Jak podłączyć taśmę LED – krótki przewodnik

Jest to szczegółowy i kompleksowy poradnik dotyczący montażu taśm LED dla majsterkowiczów, profesjonalistów oraz amatorów. Znajdziesz w nim wszystko, co warto wiedzieć o montażu taśm LED: sprawdzone metody, najważniejsze wskazówki oraz kwestie, na które należy zwrócić uwagę. Nasz poradnik wskazuje również typowe błędy, które wiele osób popełnia podczas montażu. Instrukcja instalacji taśmy LED obejmuje podstawy, listę niezbędnych materiałów i narzędzi oraz montaż krok po kroku. Sprawdź, jak podłączyć diody LED, aby działały długo i bezproblemowo. Sprawdź jak podłączyć Ledy, aby ich praca była długotrwała i bezproblemowa.

Jak podłączyć Ledy?

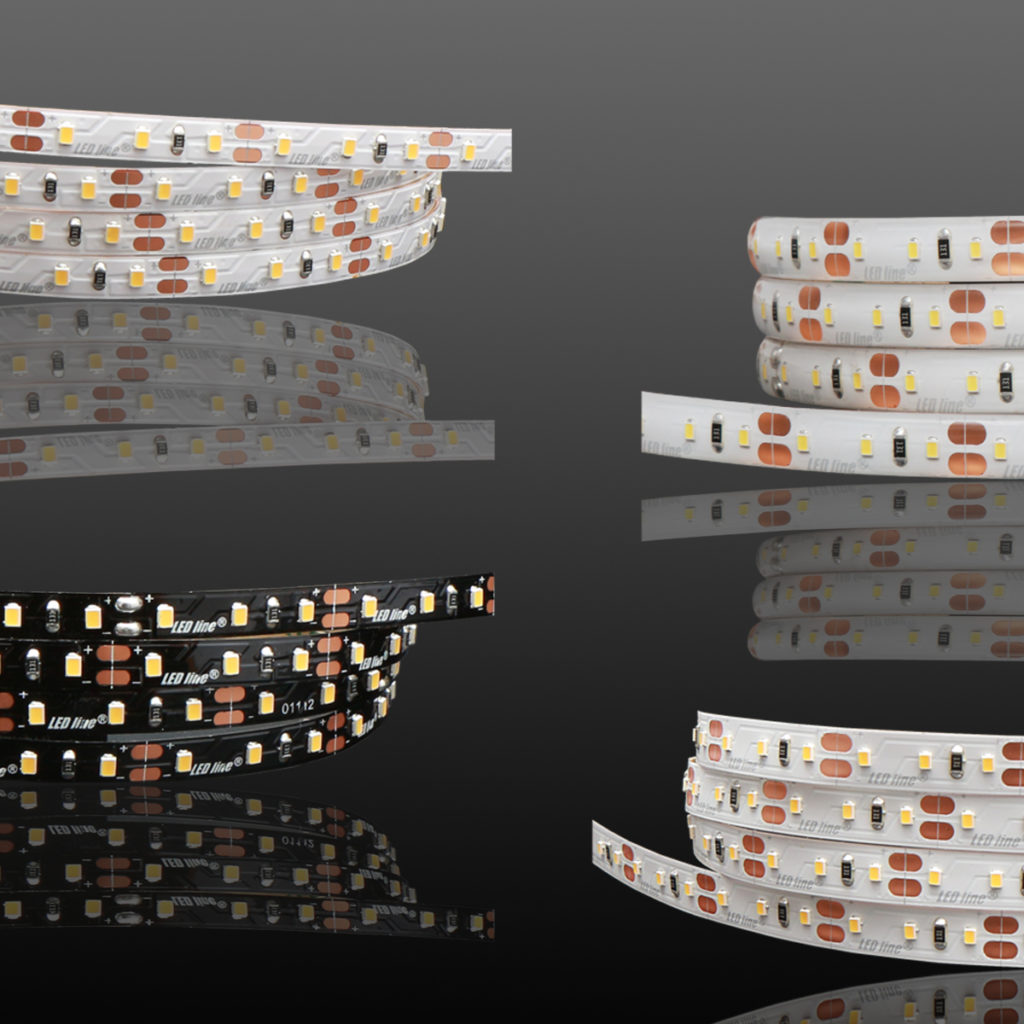

Taśmy LED mają wiele zalet i bardzo szerokie zastosowanie. Działają na napięciu 12 V, 24 V lub 48 V DC, co oznacza, że do ich zasilania wykorzystuje się niskie i bezpieczne napięcie. Są elastyczne, dzięki czemu można tworzyć z nich różne kształty oświetlenia i stosować je nawet na zakrzywionych powierzchniach. Z kolei montaż w profilu aluminiowym LED pozwala uzyskać estetyczne oprawy lub lampy, a także efekt jednolitej linii światła bez widocznych pojedynczych punktów świetlnych.

Taśmy Ledowe są przystosowane do cięcia i łączenia oraz posiadają dwustronną taśmę klejącą, dzięki czemu są bardzo łatwe w montażu. Paski LED można stosować zarówno wewnątrz, jak i w instalacjach zewnętrznych (wymagana wyższa klasa szczelności). Niezależnie od tego, czy chodzi o oświetlenie komercyjne, czy domowe, jednokolorowe taśmy LED doskonale nadają się do oświetlenia ogólnego, akcentującego oraz zadaniowego. Do stworzenia wyjątkowej atmosfery często wykorzystuje się również taśmy LED RGB lub RGBW, czyli modele ze zmienną barwą światła. Do podłączenia wielokolorowych pasków potrzebny będzie oczywiście odpowiedni sterownik LED.

Ze względu na powyższe zalety, taśmy LED cieszą się coraz większą popularnością. Wielu użytkowników decyduje się obecnie na samodzielny montaż pasków LED, chcąc indywidualnie zrealizować wszystkie swoje pomysłu. Po przeczytaniu naszego poradnika instalacja taśmy LED będzie prosta i bezproblemowa.

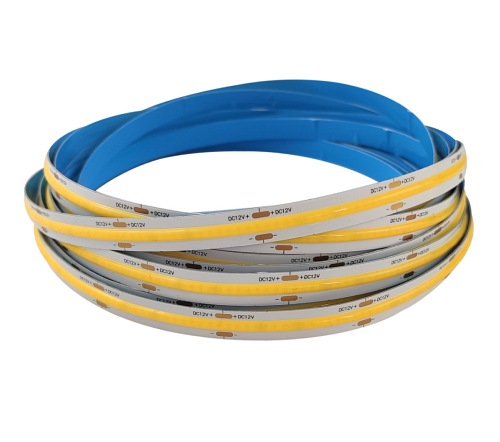

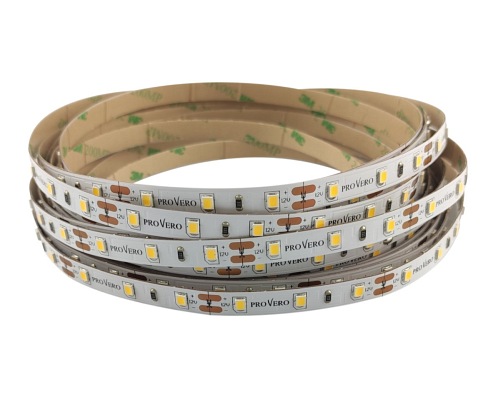

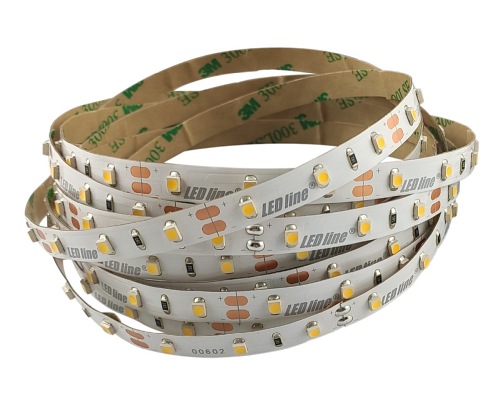

Taśma LED COB	Taśma LED SMD 3528	Taśma LED SMD 2835
Zobacz więcej	Zobacz więcej	Zobacz więcej

Taśma LED – jak podłączyć do zasilacza

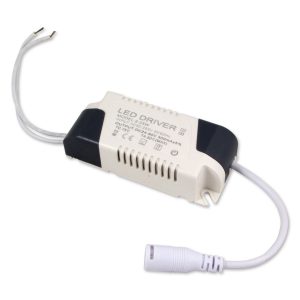

Każda instalacja taśmy LED wymaga dobrania odpowiedniego zasilacza. Wybierając zasilacz LED do naszej instalacji, powinniśmy pamiętać o zachowaniu minimum 5% zapasu mocy, względem całej mocy taśmy. Zasilacz podłączamy przed taśmą i zasilamy głównym prądem o napięciu 230V. Pamiętaj o tym, że zasilacz powinien zapewniać odpowiednie napięcie i wystarczające natężenie prądu dla naszego paska świetlnego. Sprawdź „Jaki zasilacz do LED wybrać” w naszym kolejnym artykule.

Podłączając zasilacz do taśmy LED, należy zwrócić uwagę na polaryzację (+, -). Połączenie między niewłaściwymi polaryzacjami może spowodować uszkodzenie diod LED. Taśmy LED 12V, 24V i 48V nie są przystosowane do prądu 230V. W żadnym wypadku nie powinniśmy podłączać ich bez zasilacza, ponieważ uszkodzimy diody i spalimy taśmę.

Zasilacz modułowy	Zasilacz hermetyczny	Zasilacz meblowy
Zobacz więcej	Zobacz więcej	Zobacz więcej

Podłączenie dwóch taśm LED do jednego zasilacza

Jeden zasilacz może zasilić dwie taśmy LED. Do połączenia dwóch pasków niezbędne będzie rozdzielenie zasilania. Należy pamiętać, że moc całkowita naszej taśmy LED nie może przekraczać całkowitej mocy zasilacza, z zachowaniem odpowiedniego zapasu.

Taśma LED ze ściemniaczem

W celu regulacji jasności jednokolorowych taśm diodowych należy wykorzystać ściemniacz LED. Montujemy go między listwą LED a zasilaczem. Taśmy LED w wersji Mono mogą być obsługiwane bezprzewodowym pilotem, sterownikiem naściennym, czy nawet smartfonem. Pamiętajmy tutaj także o tym, aby napięcie i maksymalne natężenie prądu nie przekraczały maksymalnej mocy sterownika.

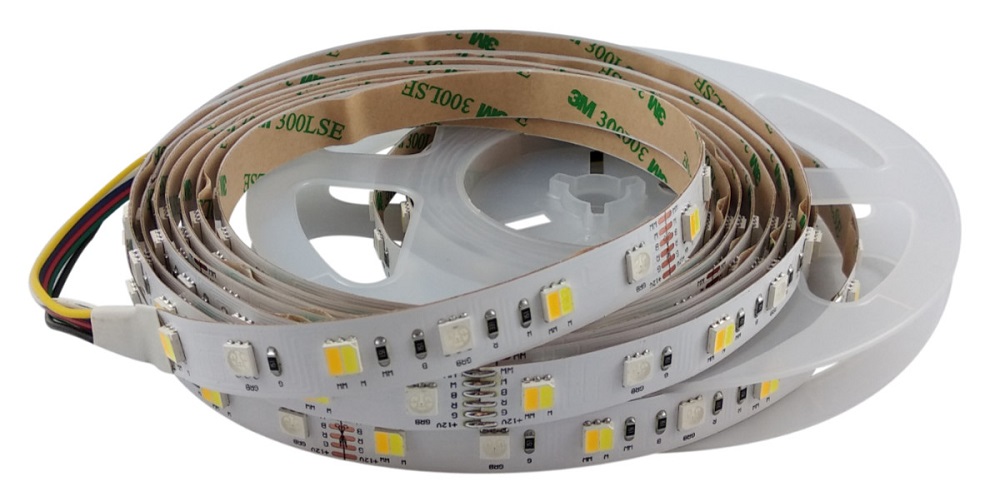

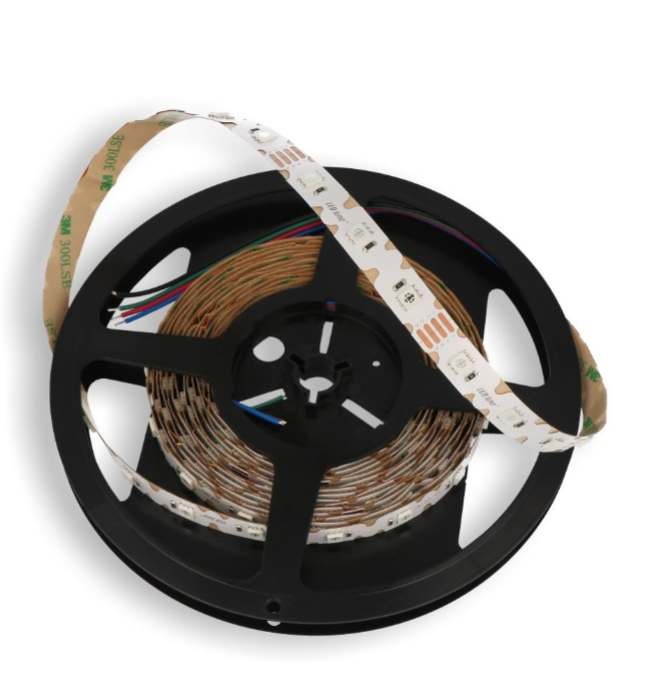

Jak podłączyć taśmę LED RGB do zasilacza?

Do działania taśmy LED RGB wymagany jest odpowiedni sterownik RGB. Kontrolery RGB przejmują kontrolę nad wyborem barwy światła taśmy, a także pozwalają na zmianę jasności światła, czy wybór odpowiedniego trybu. Podobnie jest w przypadku taśmy LED RGBW, w którym wyjątkiem jest możliwość wybrania koloru białego. Sterownik RGB podłączamy najczęściej po zasilaczu, a przed samą taśmą LED.

Jak podłączyć wiele taśm LED do jednego zasilacza?

Zjawisko spadku napięcia w przypadku dłuższych odcinków taśm LED jest coraz częściej spotykane. Taśmy LED w większości sprzedawane są w 5-metrowych odcinkach i właśnie taką maksymalną długość możemy podłączyć do jednego zasilacza. Oczywiście ta reguła obejmuje tylko wersję 12V, w przypadku taśmy LED 24V możemy wydłużyć ten odcinek do 10 metrów. Dla bardziej rozbudowanych instalacji zalecamy wybór taśmy LED 48V. Ze względu na wyższe napięcie umożliwia podłączenie aż 25 metrów paska do pojedynczego źródła prądu. W momencie, kiedy chcemy podłączyć jeszcze dłuższy odcinek taśmy LED, niezbędne będzie zasilanie z dwóch stron lub wpięcie się z zasilaczem pośrodku paska. Zachowując odpowiednie odległości od źródła zasilania, możemy wydłużyć naszą instalację nawet do kilkudziesięciu metrów.

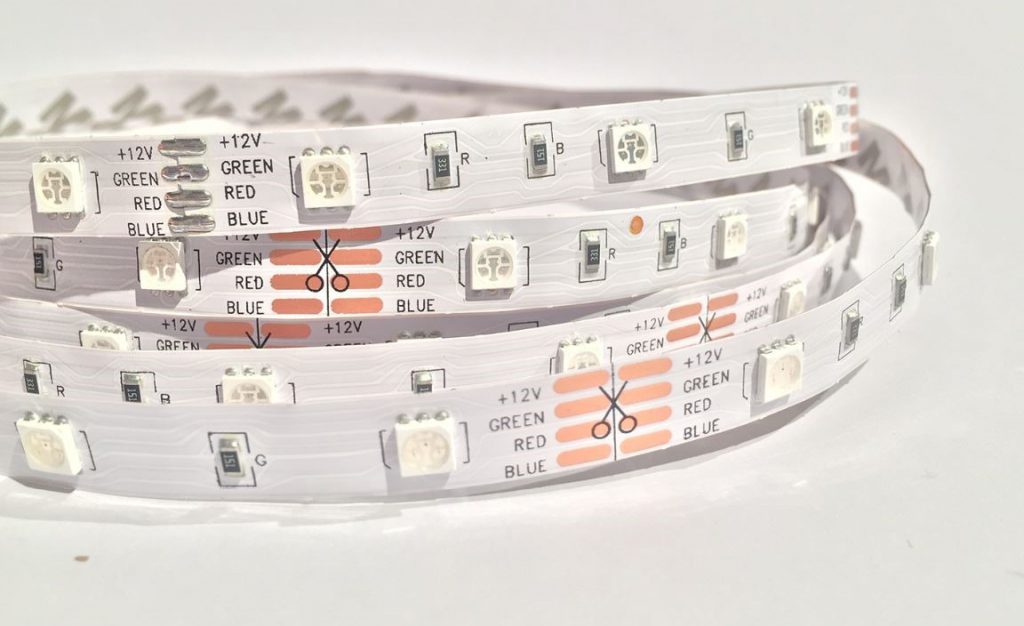

Cięcie taśmy LED

Cięcie taśmy LED to jedna z najprostszych czynności podczas całej instalacji. Wystarczą nożyczki i odrobina ostrożności. Miejsca cięcia są wyraźnie oznaczone na taśmie zwykle w formie linii lub symbolu nożyczek i przypadają na każdy segment przeznaczony do skracania. Większość popularnych taśm LED można przycinać co trzy lub sześć diod (w zależności od rodzaju paska).

Cięcie taśmy LED powinno odbywać się dokładnie wzdłuż linii cięcia, co zapewnia, że ​​oba końce tnące taśmy mają wystarczającą wielkość miedzianych podkładek. Puszki miedziane działają jako baza lutownicza do lutowania połączeń lub jako punkty połączeń dla nielutowanych złączek LED.

Podczas cięcia można wyraźnie zobaczyć znaki biegunowości elektrycznej + i – w przypadku jednokolorowych taśm. W taśmach LED RGB i RGBW będą jeszcze oznaczenia, G (zielony), R (czerwony), B (niebieski), WW (ciepły biały), CW (zimny biały).

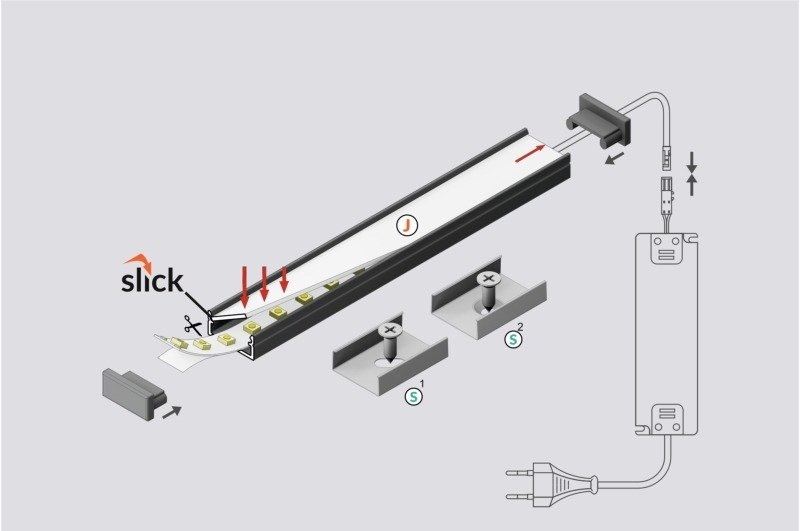

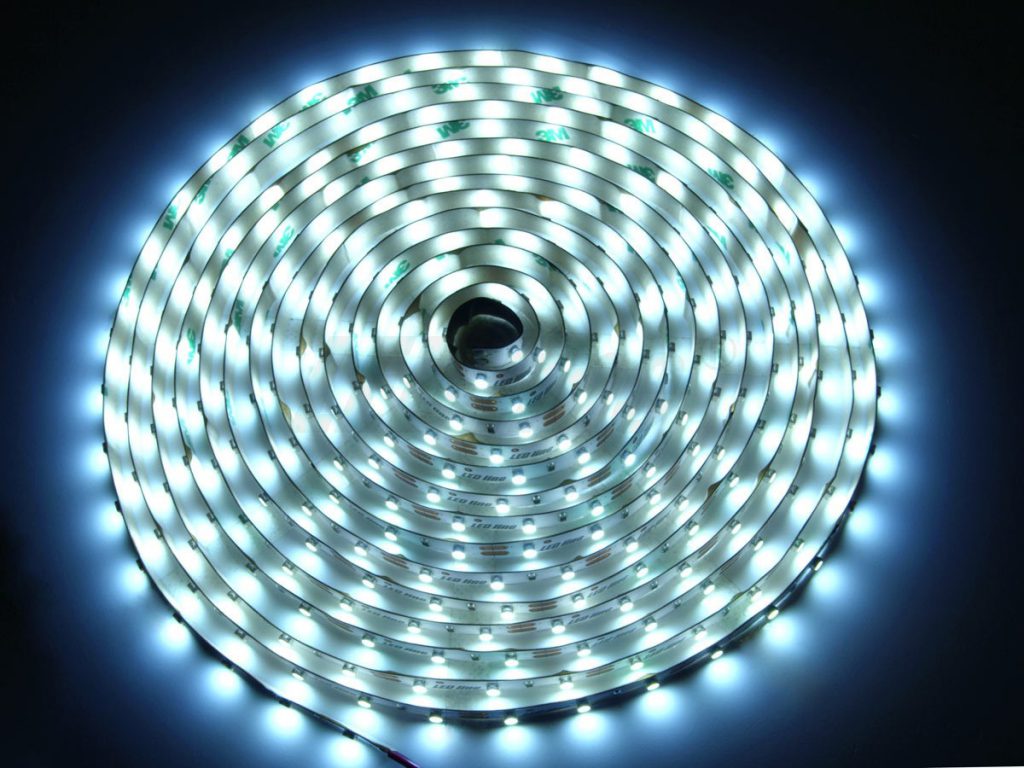

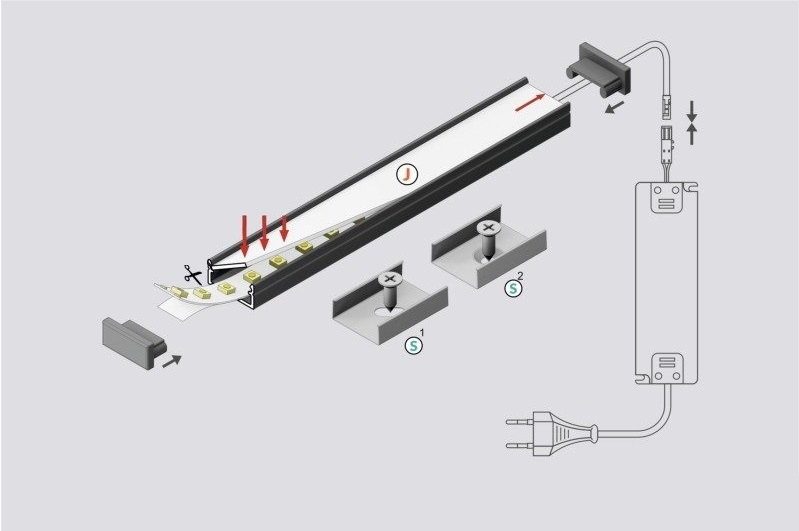

Montaż taśm LED

Jak podłączyć taśmę LED i odpowiednio ją zamontować? Istnieją dwa sposoby montażu taśm LED. Jednym sposobem jest użycie dwustronnej taśmy 3M, a drugim użycie wsporników montażowych.

• Odklej i przyklej paski LED przy użyciu dwustronnej taśmy

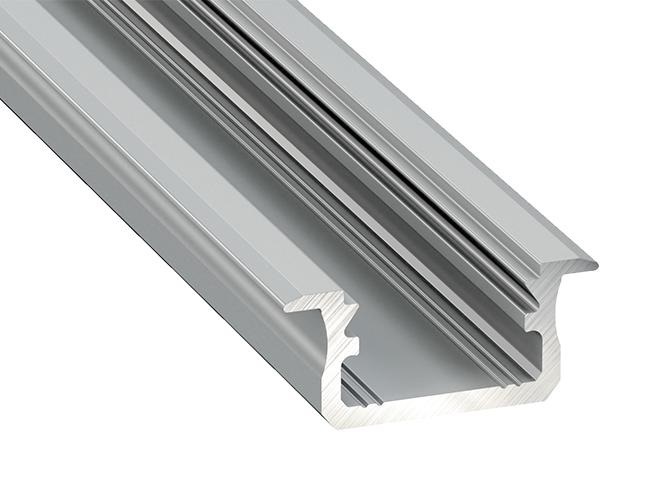

Użycie dwustronnej taśmy klejącej to najczęściej stosowana metoda montażu paska LED. Aby to zrobić, wystarczy zdjąć warstwę ochronną, a następnie przykleić taśmę do powierzchni montażowej. Pamiętaj jednak, że nie należy przyklejać taśmy LED bezpośrednio do ściany lub sufitu. Zawsze montuj ją na podłożu, które dobrze odprowadza ciepło. Możesz wykorzystać do tego płaskownik aluminiowym, lub dedykowane profile aluminiowe do taśm LED.

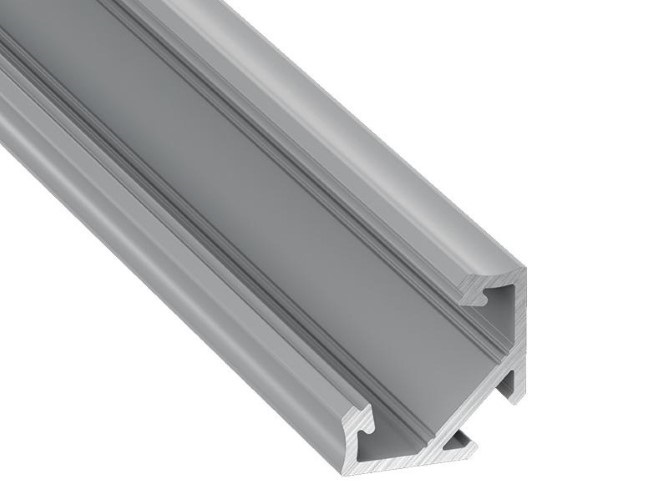

Profil LED nawierzchniowy	Profil LED wpuszczany	Profil LED kątowy
Zobacz więcej	Zobacz więcej	Zobacz więcej

• Stosowanie listew mocujących

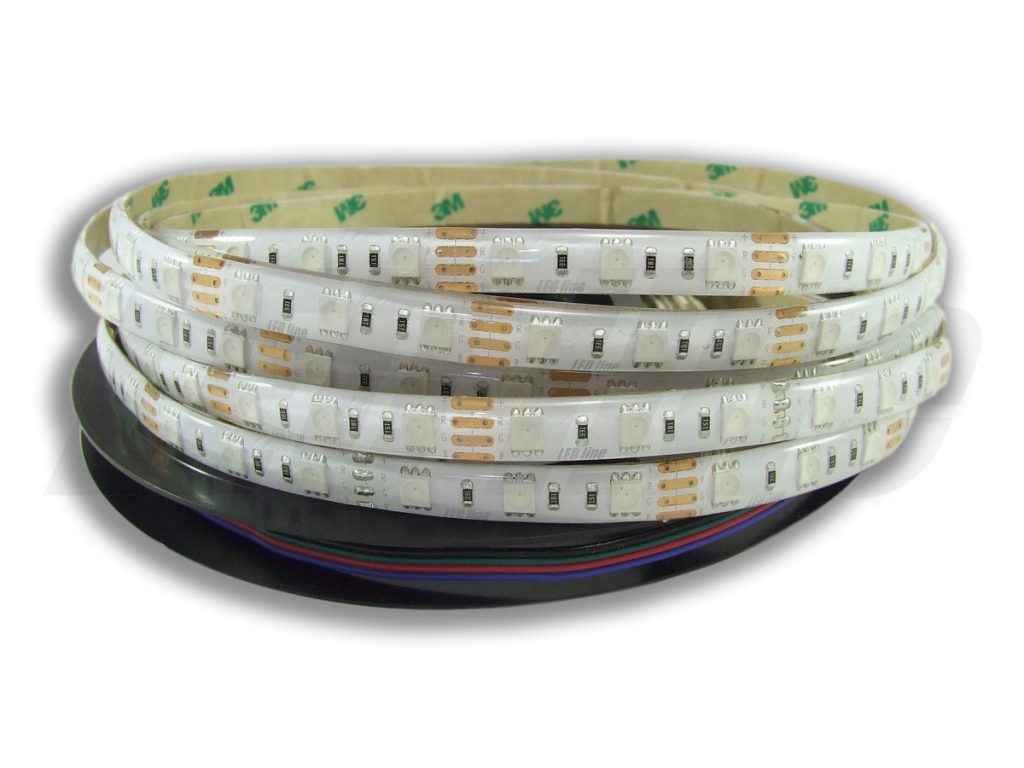

Innym sposobem montażu taśm LED jest użycie specjalnych uchwytów. Ta metoda instalacji jest najczęściej stosowana w przypadku taśmy LED IP65 i IP68, która jest osłonięta silikonem z obu stron. Uchwyty w żaden sposób nie ograniczają pola świecenia taśmy, a są bardzo wygodnym rozwiązaniem, kiedy instalujemy taśmę LED na zewnątrz budynku.

Po przeczytaniu naszego poradnika instalacji taśmy LED możesz zainstalować paski ledowe jak profesjonalista. W przypadku jakichkolwiek innych pytań prosimy o kontakt. Zawsze służymy pomocą.
