Włącznik dotykowy do profili LED 12/24V ON/OFF z szybkozłączkami
Włącznik dotykowy do profili LED to kompaktowe rozwiązanie umożliwiające wygodne włączanie i wyłączanie oświetlenia LED poprzez dotknięcie klosza profilu aluminiowego. Moduł montowany jest wewnątrz profilu, dzięki czemu pozostaje praktycznie niewidoczny i nie zakłóca estetyki gotowej instalacji.
Wbudowane szybkozłączki zaciskowe pozwalają podłączyć przewody bez lutowania. Wystarczy odpowiednio przygotować końcówki przewodów i wsunąć je do oznaczonych zacisków wejściowych oraz wyjściowych. To praktyczne rozwiązanie do oświetlenia meblowego, kuchennego, dekoracyjnego i użytkowego.
Moduł do sterowania taśmami LED w profilu aluminiowym
Włącznik reaguje na dotknięcie powierzchni klosza w miejscu, pod którym został zamontowany. Każde kolejne dotknięcie zmienia stan oświetlenia:
- pierwsze dotknięcie – włączenie taśmy LED
- kolejne dotknięcie – wyłączenie taśmy LED
Czujnik działa przez klosz profilu, dlatego nie trzeba wykonywać dodatkowego otworu ani montować widocznego przycisku. Pracę oraz gotowość urządzenia sygnalizuje niewielka dioda LED.
Szybkozłączki zaciskowe – prosty montaż bez lutowania

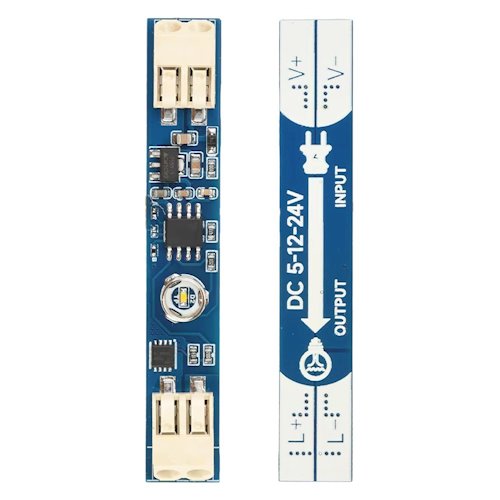

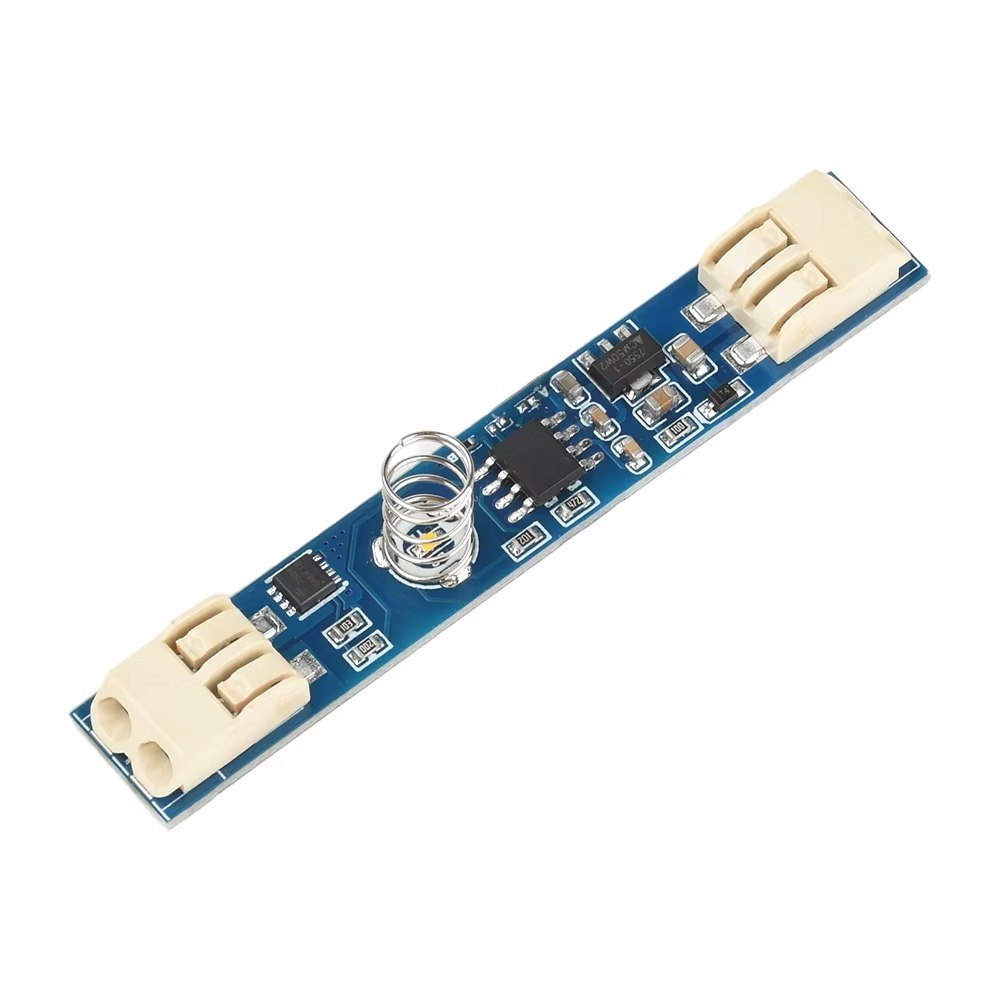

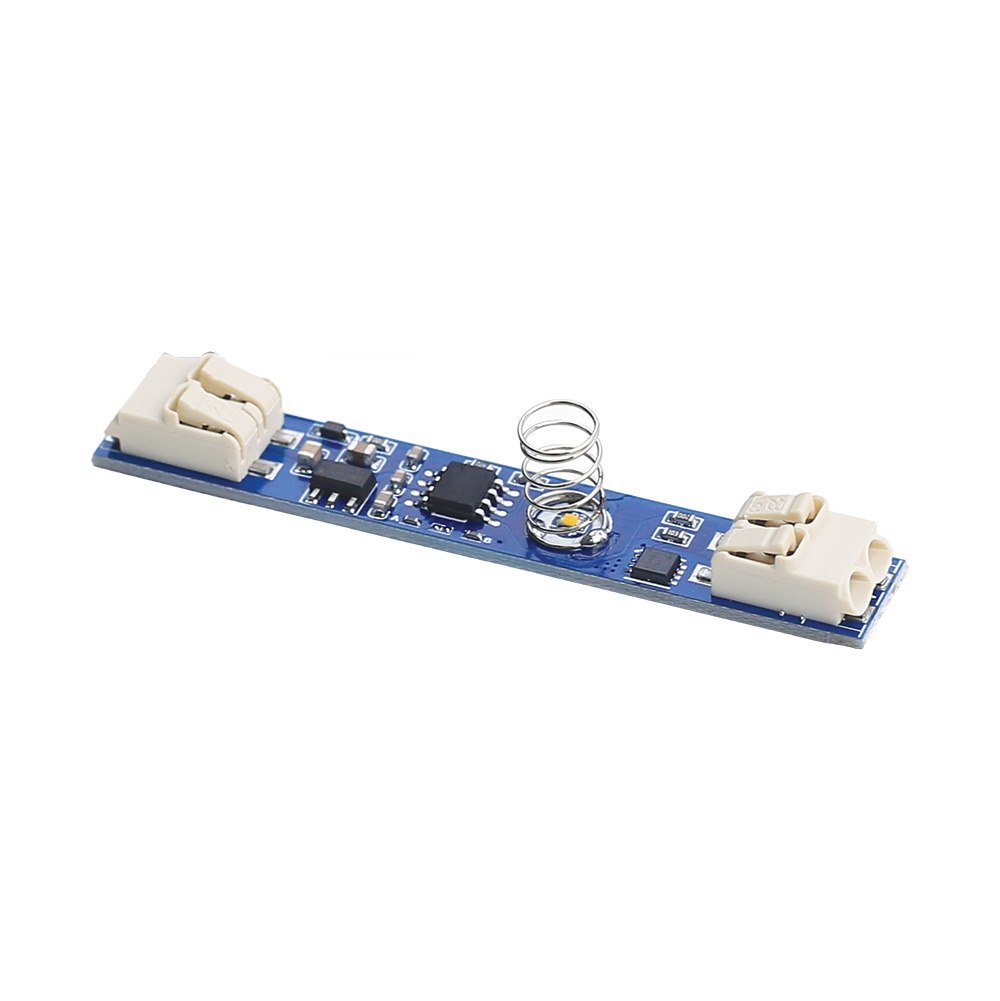

Włącznik został wyposażony w szybkozłączki znajdujące się po obu stronach płytki. Umożliwiają one sprawne podłączenie zasilania oraz taśmy LED bez konieczności lutowania przewodów.

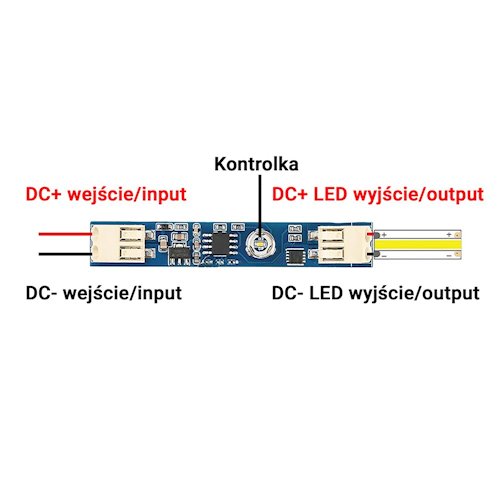

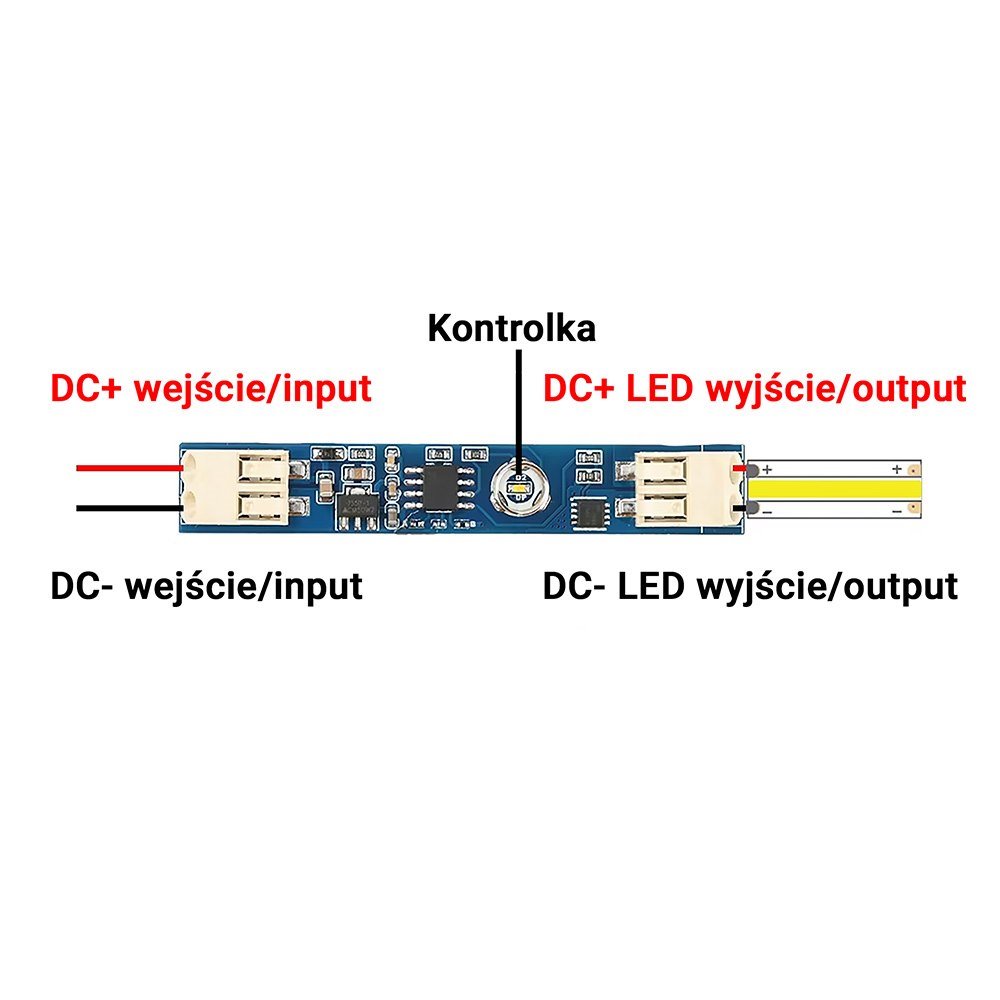

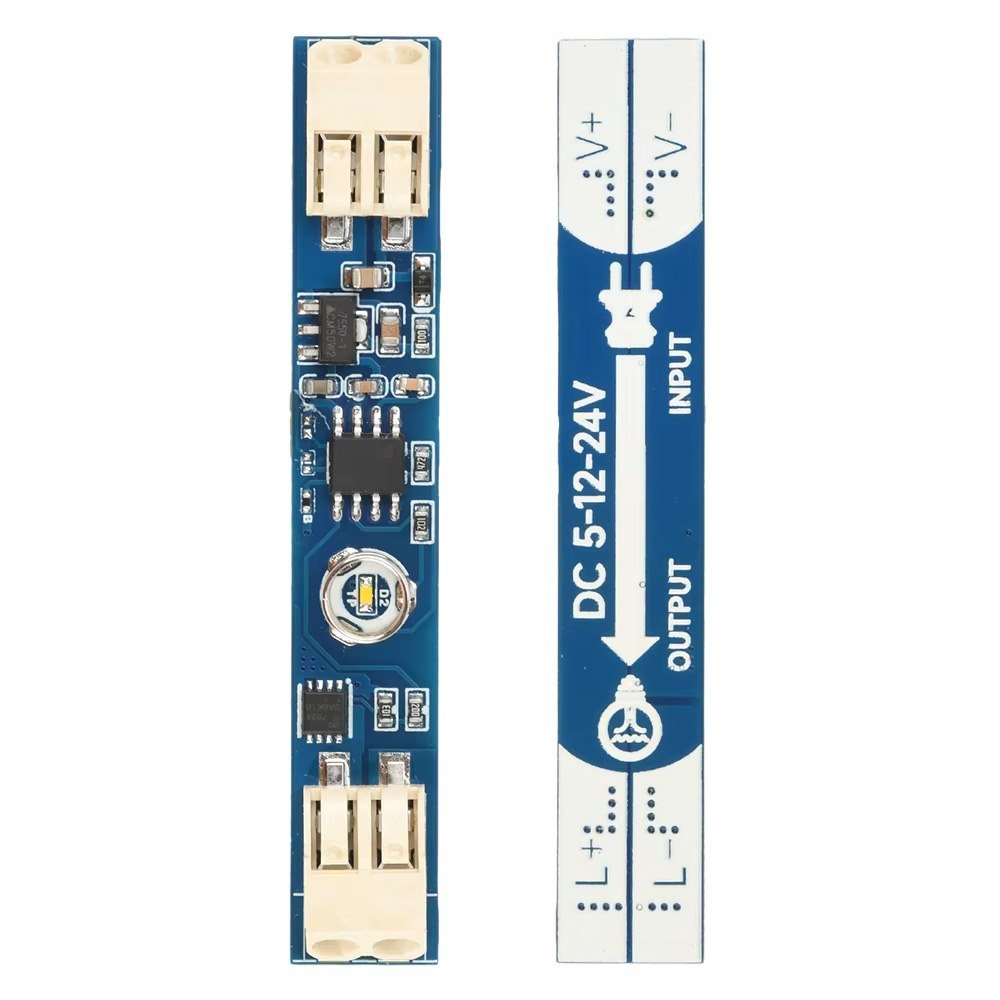

Złącza są odpowiednio oznaczone:
- V+ i V− – wejście zasilania 12/24 V DC,
- L+ i L− – wyjście prowadzące do taśmy LED.
Po wsunięciu przewodu zacisk blokuje go w odpowiednim położeniu. W przypadku konieczności wyjęcia przewodu mechanizm można delikatnie zwolnić za pomocą małego, płaskiego śrubokręta.
Włącznik dotykowy do instalacji LED 12V i 24V
Włącznik może pracować w instalacjach niskonapięciowych zasilanych prądem o napięciu 12V DC lub 24V DC. Maksymalna dopuszczalna moc podłączonego oświetlenia zależy od napięcia instalacji:
- przy napięciu 12 V DC – maksymalnie 60 W i 5 A
- przy napięciu 24 V DC – maksymalnie 100 W i 4 A
Podczas projektowania instalacji należy uwzględnić łączną moc taśmy LED i nie przekraczać maksymalnych parametrów włącznika.
Montaż włącznika wewnątrz profilu do taśm LD

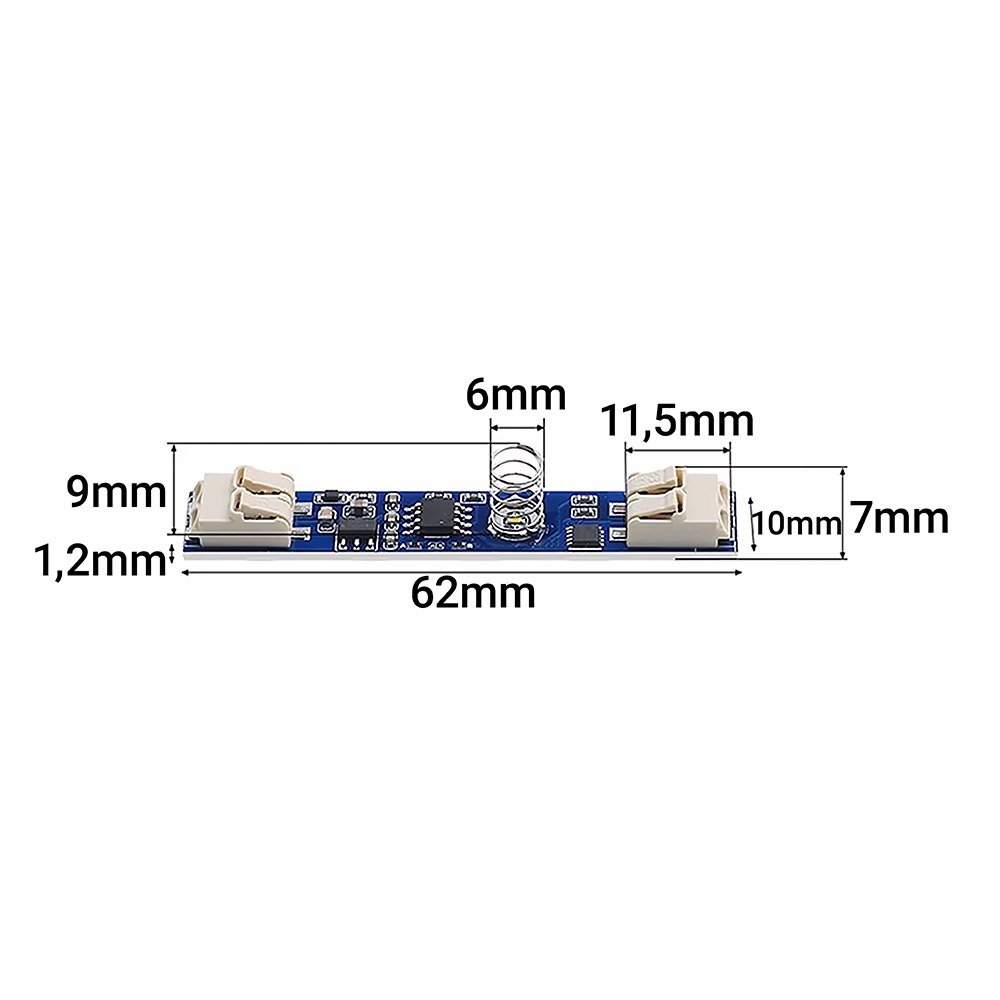

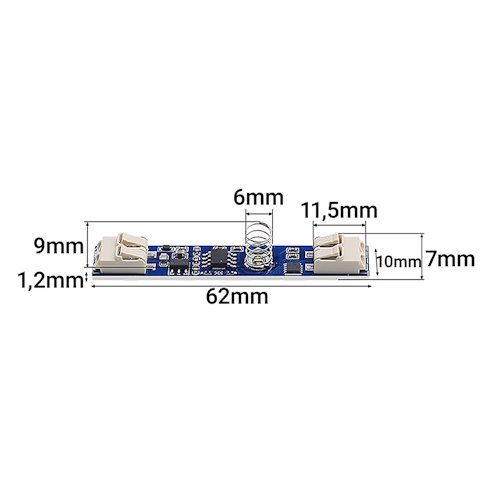

Niewielkie wymiary modułu pozwalają umieścić go bezpośrednio wewnątrz wielu profili aluminiowych LED. Włącznik ma zaledwie 62 × 10 × 7 mm, dzięki czemu dobrze sprawdza się w smukłych instalacjach meblowych i dekoracyjnych. Do włącznika zalecamy stosowanie profili aluminiowych o głębokości do 15 mm. Moduł montowany jest pod kloszem za pomocą taśmy dwustronnej znajdującej się od spodu płytki. Po zakończeniu montażu włącznik pozostaje ukryty wewnątrz profilu. Po zaniku i ponownym pojawieniu się napięcia włącznik pozostaje w stanie wyłączonym. Oświetlenie nie uruchamia się więc automatycznie po przywróceniu zasilania. Aby ponownie włączyć taśmę LED, należy dotknąć klosza w miejscu zamontowania czujnika.
Parametry techniczne:
- Napięcie wejściowe: 12/24V DC
- Napięcie wyjściowe: 12/24V DC
- Maksymalna moc: 60W (12V) / 100W (24V)
- Maksymalne natężenie prądu: 5A (12V) / 4A (24V)
- Sterowanie: dotykowe (włącz/wyłącz przez dotknięcie klosza)
- Stan po zaniku zasilania: wyłączony
- Montaż: szybkozłączki zaciskowe (bez narzędzi)
- Temperatura pracy: -10 ÷ +40°C
- Wymiary: 62×10×7mm
- Deklaracje: CE, RoHS
- Gwarancja: 2 lata
