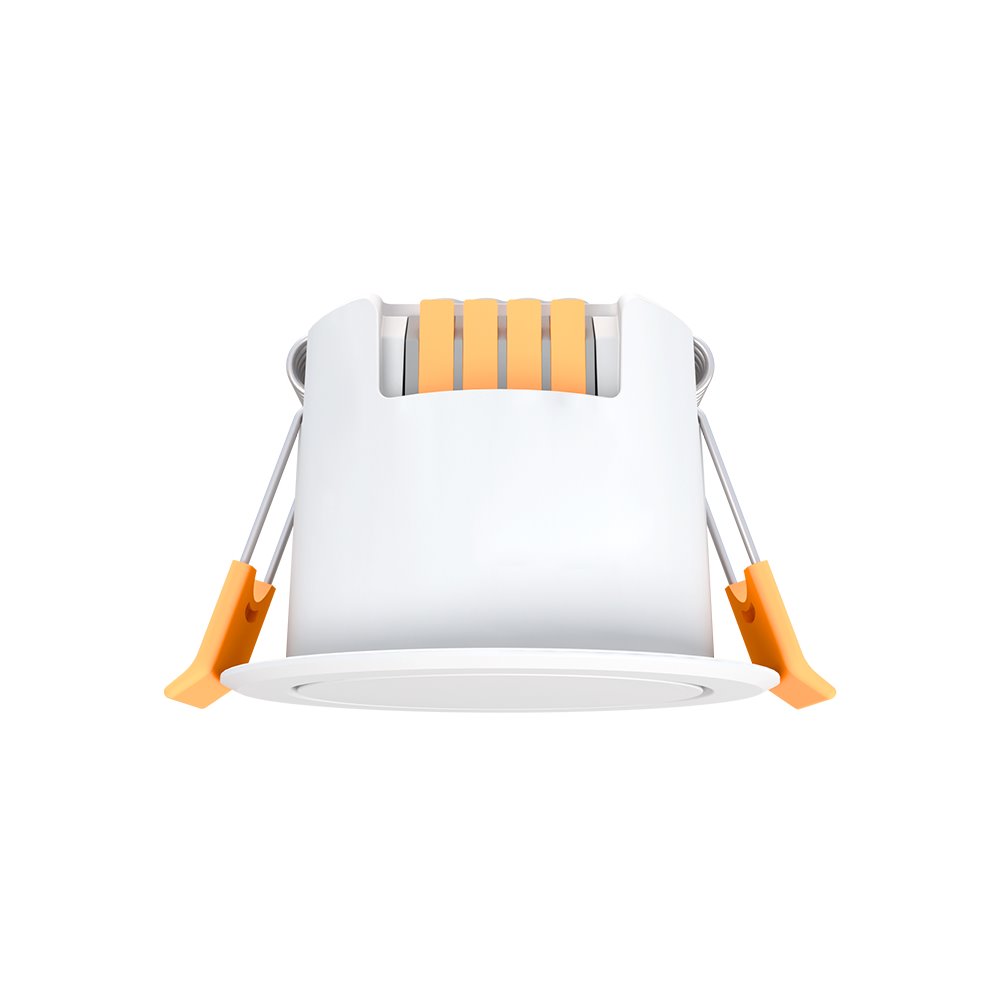

Czujnik obecności MV 2.4GHz podtynkowy Mi-Light HPS1-RF

Czujnik obecności MV 2.4 GHz podtynkowy Mi-Light / MiBoxer HPS1-RF

Mi-Light / MiBoxer HPS1-RF to podtynkowy, mikrofalowy czujnik obecności przeznaczony do automatycznego sterowania oświetleniem. Urządzenie wykorzystuje zaawansowaną technologię radarową 24 GHz, która umożliwia wykrywanie nie tylko wyraźnego ruchu, ale również bardzo subtelnych czynności, takich jak oddychanie czy delikatne ruchy klatki piersiowej.

W przeciwieństwie do tradycyjnych czujników ruchu PIR model HPS1-RF może rozpoznawać obecność osoby pozostającej niemal nieruchomo. Dzięki temu światło nie zostanie przypadkowo wyłączone podczas pracy przy biurku, czytania, oglądania telewizji lub wykonywania innych czynności niewymagających intensywnego ruchu.

Sterowanie przewodowe i bezprzewodowe

Czujnik może działać na dwa sposoby. W trybie przewodowym wbudowany przekaźnik bezpośrednio załącza i wyłącza podłączone urządzenie zasilane napięciem 100–240 V AC. Maksymalny prąd wyjściowy wynosi 10 A.

W trybie bezprzewodowym czujnik przesyła polecenia radiowe do kompatybilnych lamp, sterowników i odbiorników Mi-Light / MiBoxer wykorzystujących komunikację 2,4 GHz RF. Zasięg komunikacji radiowej wynosi do około 30 metrów w terenie otwartym, co pozwala tworzyć funkcjonalne instalacje automatycznego oświetlenia bez prowadzenia dodatkowych przewodów sterujących.

Regulowany zasięg detekcji

Zasięg wykrywania można dostosować do wielkości i układu pomieszczenia za pomocą wbudowanego przełącznika DIP. Dostępny zakres wynosi od około 3 do 8 metrów. Odpowiednia konfiguracja pomaga ograniczyć wykrywanie ruchu poza wybranym obszarem oraz dopasować czułość do małego pokoju, korytarza lub większej przestrzeni użytkowej.

Przy montażu sufitowym czujnik zapewnia dookólną obserwację przestrzeni wokół urządzenia. Kąt stożka detekcji wynosi około 120°. Zasięg wykrywania poruszającej się osoby wynosi około 5–8 metrów, natomiast wykrywanie spokojnej, niemal nieruchomej osoby jest możliwe w promieniu około 4–5 metrów.

Łączenie kilku czujników w jedną sieć

HPS1-RF może pracować samodzielnie lub jako element rozbudowanej sieci czujników. W jednej strefie jeden czujnik pełni funkcję urządzenia nadrzędnego HOST, a pozostałe działają jako urządzenia podrzędne SUB. Wykrycie obecności przez dowolny element sieci powoduje reakcję całego systemu, ograniczając ryzyko występowania martwych stref.

Funkcja sieciowania sprawdza się szczególnie w dużych pomieszczeniach, długich korytarzach, salach konferencyjnych, biurach typu open space i innych miejscach, w których pojedynczy czujnik nie jest w stanie skutecznie objąć całej powierzchni.

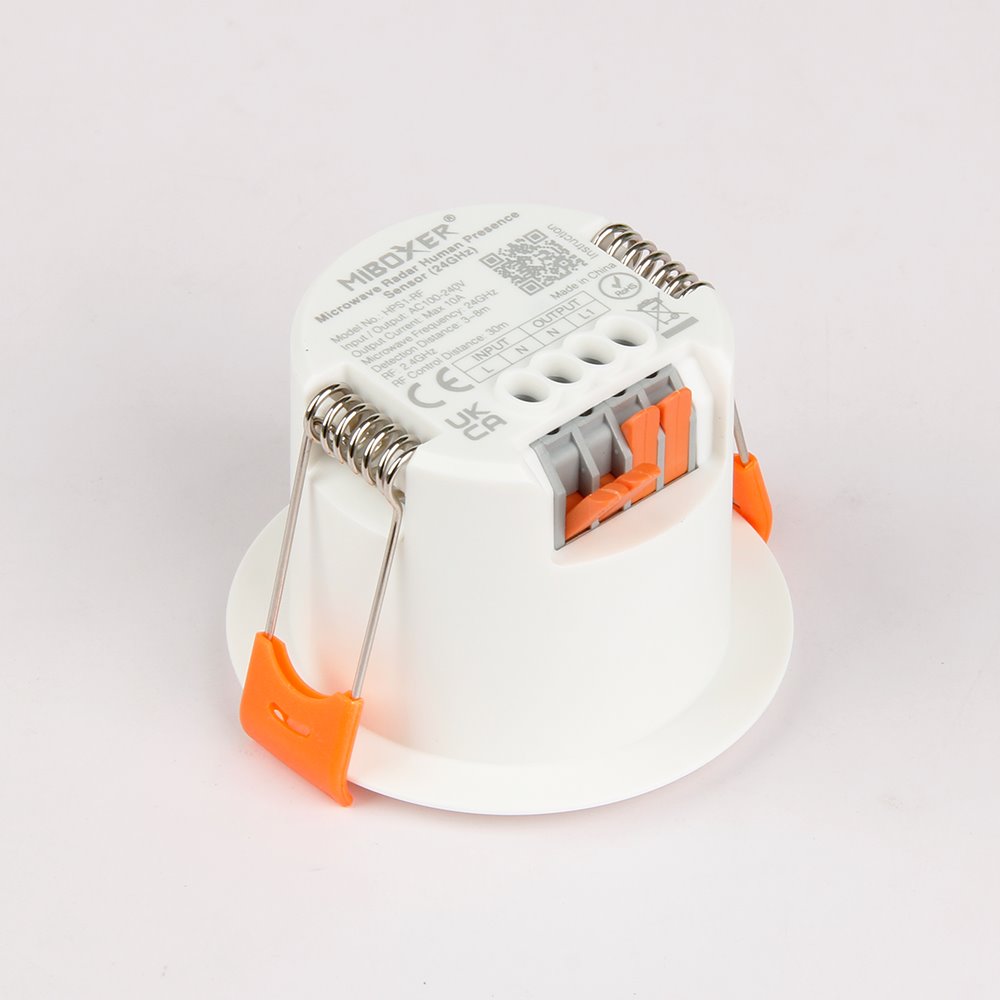

Zasilanie sieciowe i montaż podtynkowy

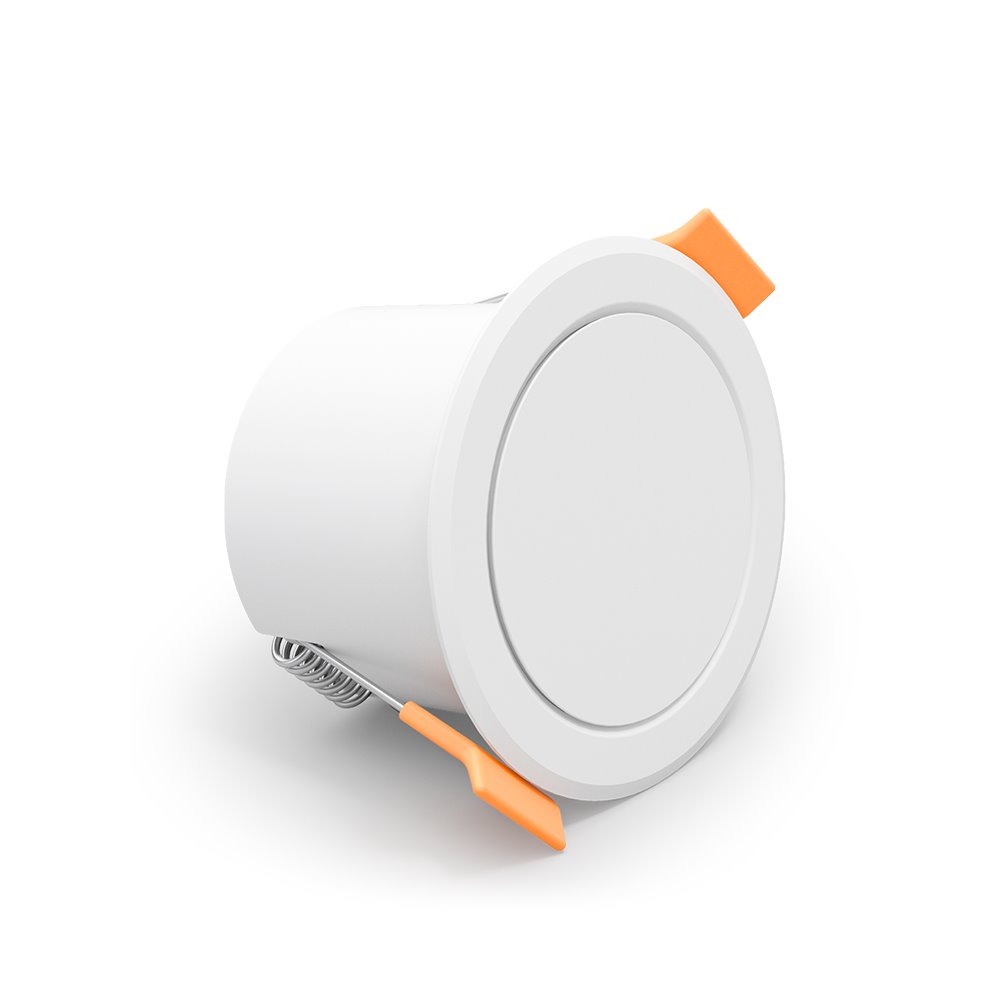

Czujnik jest zasilany bezpośrednio z sieci 100–240 V AC 50/60 Hz, dlatego nie wymaga baterii ani dodatkowego zasilacza. Podtynkowa konstrukcja umożliwia estetyczny montaż w suficie podwieszanym lub odpowiednio przygotowanej zabudowie. Po instalacji widoczna pozostaje jedynie okrągła, biała część urządzenia.

HPS1-RF sprawdzi się zarówno w instalacjach domowych, jak i komercyjnych, szczególnie tam, gdzie oświetlenie powinno pozostawać włączone mimo niewielkiej aktywności użytkownika.

Najważniejsze funkcje czujnika HPS1-RF

• automatyczne sterowanie oświetleniem na podstawie obecności użytkownika
• mikrofalowa technologia radarowa 24 GHz
• wykrywanie ruchu oraz bardzo subtelnych mikroruchów
• rozpoznawanie obecności osoby pozostającej niemal nieruchomo
• automatyczne włączanie światła po wykryciu obecności
• automatyczne wyłączanie światła po opuszczeniu monitorowanego obszaru
• regulowany zasięg wykrywania od 3 do 8 metrów
• konfiguracja zasięgu za pomocą przełącznika DIP
• kąt detekcji około 120°
• dookólna obserwacja obszaru przy prawidłowym montażu sufitowym
• wbudowany przekaźnik do bezpośredniego sterowania obciążeniem sieciowym
• maksymalny prąd wyjściowy 10 A
• bezprzewodowa komunikacja z urządzeniami Mi-Light / MiBoxer 2,4 GHz
• zasięg komunikacji radiowej do 30 m w terenie otwartym
• możliwość pracy przewodowej lub bezprzewodowej
• możliwość pracy samodzielnej
• możliwość tworzenia sieci złożonej z wielu czujników
• obsługa konfiguracji HOST i SUB
• wspólna reakcja systemu po wykryciu obecności przez jeden z czujników
• ograniczenie występowania martwych stref
• wbudowana funkcja czujnika światła aktywowana przełącznikiem
• estetyczny montaż podtynkowy
• zasilanie bezpośrednio z sieci bez baterii i zewnętrznego zasilacza

Parametry techniczne

• model: HPS1-RF
• rodzaj urządzenia: mikrofalowy czujnik obecności
• technologia detekcji: radar mikrofalowy
• częstotliwość radaru: 24 GHz
• protokół komunikacji bezprzewodowej: 2,4 GHz RF
• zasięg komunikacji radiowej: do 30 m w terenie otwartym
• regulowany zasięg detekcji: 3–8 m
• zasięg wykrywania ruchu: około 5–8 m
• zasięg wykrywania spokojnej osoby: około 4–5 m
• kąt detekcji: około 120°
• napięcie wejściowe: 100–240 V AC 50/60 Hz
• napięcie wyjściowe: 100–240 V AC
• rodzaj wyjścia: przekaźnikowe
• maksymalny prąd wyjściowy: 10 A
• temperatura pracy: od -10°C do +40°C
• stopień ochrony: IP20
• wysokość urządzenia: około 46,5 mm
• średnica zewnętrzna frontu: około 78 mm
• średnica otworu montażowego: około 55 mm
• wymiar korpusu montażowego: około 67 mm
• sposób montażu: podtynkowy lub wpuszczany
• kolor: biały

Dwa sposoby sterowania oświetleniem

• Sterowanie przewodowe: odbiornik jest podłączony bezpośrednio do wyjścia przekaźnikowego czujnika. HPS1-RF załącza lub odłącza jego zasilanie po wykryciu obecności.
• Sterowanie bezprzewodowe: po wykryciu obecności czujnik wysyła sygnał RF 2,4 GHz do sparowanego sterownika, lampy lub odbiornika Mi-Light / MiBoxer.

Parowanie czujnika z oświetleniem Mi-Light / MiBoxer

1. Ustaw czujnik jako urządzenie nadrzędne, przesuwając przełącznik w pozycję „HOST”.
2. Odłącz zasilanie kompatybilnego odbiornika lub źródła światła na około 10 sekund.
3. Ponownie podłącz zasilanie urządzenia oświetleniowego.
4. Krótko naciśnij 3 razy przycisk „SET” na czujniku nadrzędnym.
5. Trzykrotne, powolne mignięcie światła oznacza prawidłowe zakończenie parowania.
6. Jeżeli światło nie mignie, odłącz ponownie jego zasilanie i powtórz procedurę.

Ważne: z oświetleniem należy parować wyłącznie czujnik nadrzędny HOST. Czujniki podrzędne SUB komunikują się z urządzeniem nadrzędnym i nie wymagają osobnego parowania ze źródłem światła.

Usuwanie powiązania z oświetleniem

1. Odłącz zasilanie sparowanego odbiornika lub źródła światła na około 10 sekund.
2. Ponownie podłącz jego zasilanie.
3. Krótko naciśnij 5 razy przycisk „SET” na czujniku nadrzędnym.
4. Dziesięciokrotne, szybkie mignięcie światła oznacza prawidłowe usunięcie powiązania.
5. Jeżeli światło nie mignie, powtórz procedurę od początku.

Łączenie kilku czujników w jedną sieć

1. Wybierz jeden czujnik i ustaw go jako urządzenie nadrzędne „HOST”.
2. Pozostałe czujniki ustaw w trybie urządzeń podrzędnych „SUB”.
3. Na czujniku podrzędnym krótko naciśnij przycisk „SET” jeden raz, aby uruchomić tryb parowania.
4. Na czujniku nadrzędnym krótko naciśnij przycisk „SET” 3 razy.
5. Trzykrotne, powolne mignięcie zielonej kontrolki czujnika podrzędnego potwierdza prawidłowe utworzenie połączenia.
6. W ten sam sposób można skonfigurować kolejne czujniki podrzędne.
7. Zalecana odległość między poszczególnymi czujnikami powinna wynosić więcej niż 2 metry.

Przykładowe zastosowania

• automatyczne oświetlenie biur i stanowisk pracy
• sale konferencyjne i pomieszczenia szkoleniowe
• salony, pokoje dzienne i sypialnie
• korytarze i ciągi komunikacyjne
• klatki schodowe i hole wejściowe
• recepcje, gabinety i lokale usługowe
• hotele, pensjonaty i apartamenty
• duże pomieszczenia wymagające zastosowania kilku współpracujących czujników
• instalacje, w których światło powinno pozostać włączone mimo niewielkiej aktywności użytkownika

Kompatybilność

• kompatybilne lampy i źródła światła Mi-Light / MiBoxer 2,4 GHz
• kompatybilne sterowniki i odbiorniki Mi-Light / MiBoxer 2,4 GHz
• urządzenia zasilane napięciem 100–240 V AC podłączane bezpośrednio do wyjścia przekaźnikowego
• inne czujniki HPS1-RF pracujące w konfiguracji HOST/SUB

Ważne informacje

Urządzenie jest zasilane napięciem sieciowym 100–240 V AC. Montaż i podłączenie instalacji powinny zostać wykonane przez osobę posiadającą odpowiednie kwalifikacje. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie.

Ze względu na stopień szczelności IP20 czujnik jest przeznaczony do użytku wewnętrznego w suchych pomieszczeniach. Przed montażem należy sprawdzić wymiary otworu instalacyjnego oraz parametry podłączanego obciążenia.
