Czujnik ruchu PIR 2.4GHz Mi-Light PIR1-RF

Czujnik ruchu PIR 2.4 GHz Mi-Light / MiBoxer PIR1-RF

Mi-Light / MiBoxer PIR1-RF to bezprzewodowy czujnik ruchu przeznaczony do automatycznego sterowania kompatybilnym oświetleniem pracującym w systemie radiowym 2,4 GHz. Po wykryciu osoby urządzenie wysyła sygnał bezpośrednio do przypisanego sterownika, lampy, żarówki lub innego źródła światła Mi-Light / MiBoxer, automatycznie uruchamiając oświetlenie.

Do jednego czujnika można przypisać wiele zgodnych odbiorników lub źródeł światła. Pozwala to jednocześnie włączać kilka lamp, sterowników albo odcinków taśmy LED znajdujących się w jednym pomieszczeniu lub w wybranej części instalacji.

Detekcja ruchu PIR

Czujnik wykorzystuje technologię PIR, która reaguje na zmiany promieniowania podczerwonego wywoływane przez poruszające się osoby. Zasięg detekcji wynosi do około 7 metrów, natomiast szeroki kąt wykrywania 120° pozwala objąć kontrolą znaczną część pomieszczenia lub ciągu komunikacyjnego.

Urządzenie sprawdzi się między innymi w korytarzach, na schodach, w garderobach, garażach, piwnicach oraz innych miejscach, w których światło powinno włączać się automatycznie po wykryciu ruchu.

Bezprzewodowa komunikacja 2,4 GHz

PIR1-RF komunikuje się z oświetleniem bezprzewodowo w paśmie 2,4 GHz. Nie wymaga połączenia z siecią Wi-Fi, routerem ani dodatkową bramką internetową. Czujnik można bezpośrednio sparować z kompatybilnymi urządzeniami MiBoxer i Mi-Light, a zasięg komunikacji radiowej wynosi do około 30 metrów w terenie otwartym.

Bezpośrednia komunikacja radiowa zapewnia szybką reakcję oświetlenia i pozwala stworzyć funkcjonalny system automatycznego sterowania bez prowadzenia dodatkowych przewodów sterujących.

Czujnik zmierzchu i oświetlenie nocne

Wbudowany czujnik zmierzchu umożliwia dostosowanie działania urządzenia do aktualnych warunków oświetleniowych. PIR1-RF może reagować na ruch niezależnie od pory dnia albo pracować wyłącznie po zmroku. Dzięki temu światło nie jest niepotrzebnie uruchamiane w jasnym pomieszczeniu.

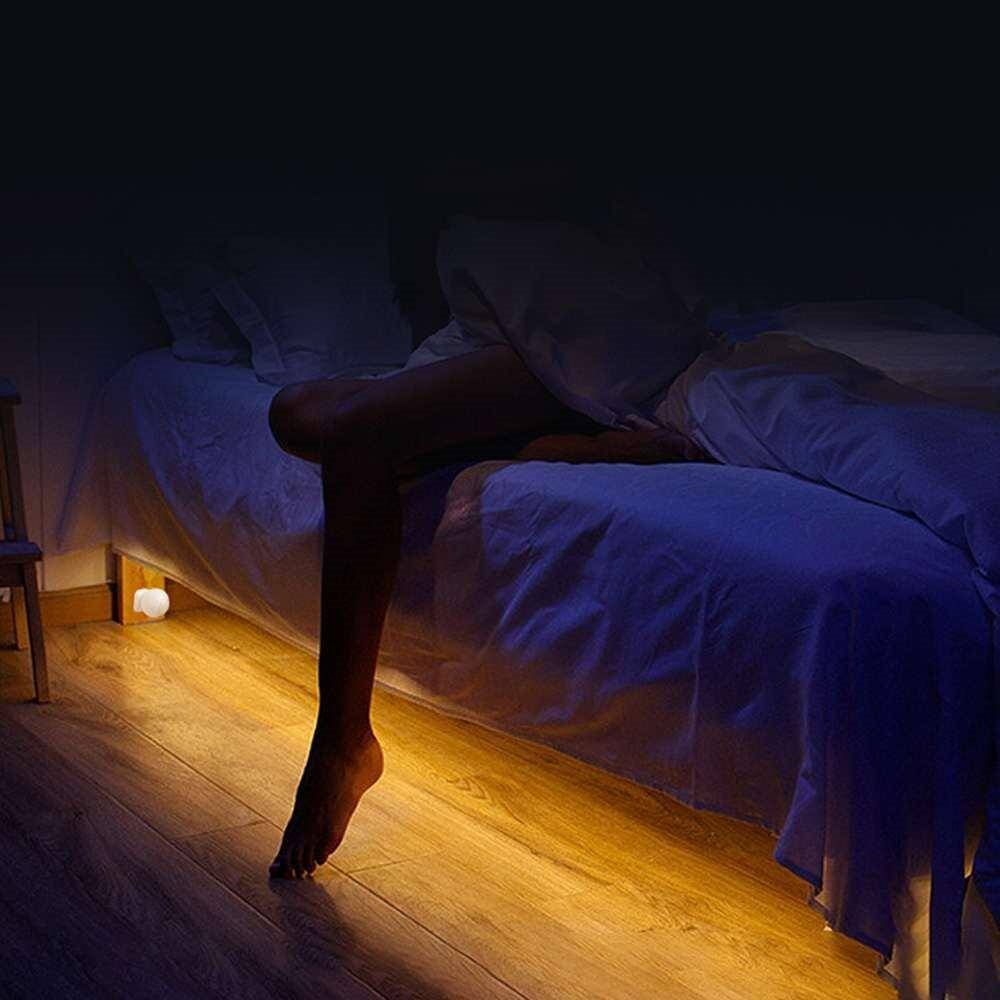

Urządzenie oferuje również funkcję oświetlenia nocnego. Po jej aktywowaniu kompatybilne światło może po zapadnięciu zmroku pozostawać w trybie czuwania z jasnością około 1%. Po wykryciu ruchu poziom jasności zostaje zwiększony, zapewniając delikatne i bezpieczne oświetlenie nocne przydatne między innymi w sypialni, korytarzu lub przy schodach.

Regulowany czas działania światła

Czujnik pozwala ustawić sposób działania oświetlenia po wykryciu ruchu oraz czas jego podtrzymania. Dostępne wartości to 30 sekund, 2 minuty, 10 minut lub 60 minut. Każde ponowne wykrycie ruchu rozpoczyna odliczanie od nowa, dzięki czemu światło pozostaje włączone tak długo, jak długo użytkownik znajduje się w zasięgu czujnika.

Ustawienia funkcji można zmieniać za pomocą kompatybilnego pilota Mi-Light / MiBoxer 2,4 GHz. Pozwala to skonfigurować między innymi czułość zmierzchową, oświetlenie nocne, czas podtrzymania oraz jasność uruchamianą po wykryciu ruchu.

Bezprzewodowe zasilanie i wygodny montaż

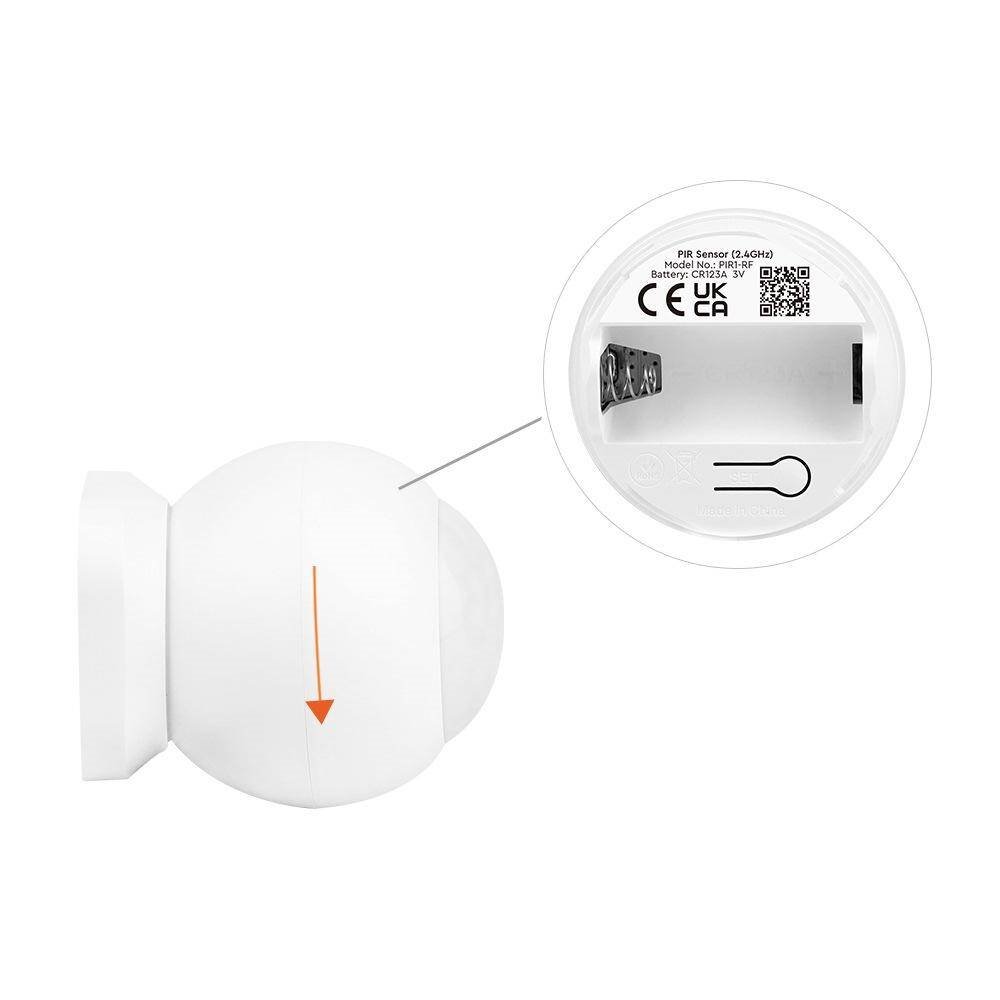

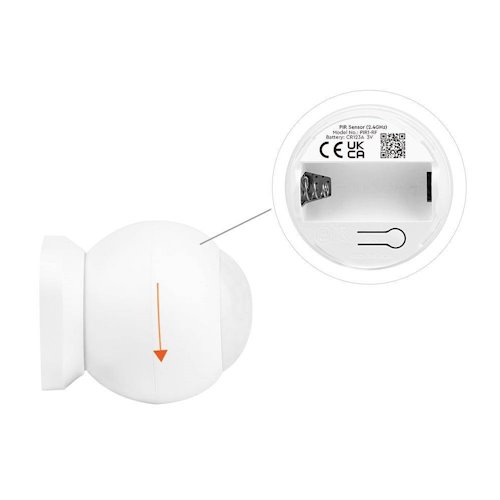

PIR1-RF jest zasilany pojedynczą baterią CR123A 3 V, dlatego jego montaż nie wymaga prowadzenia przewodów zasilających ani wykonywania dodatkowej instalacji elektrycznej. Niski pobór energii w trybie czuwania pozwala na długą pracę przy zasilaniu bateryjnym.

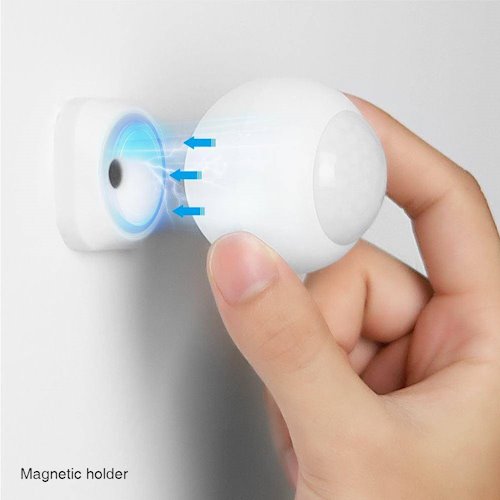

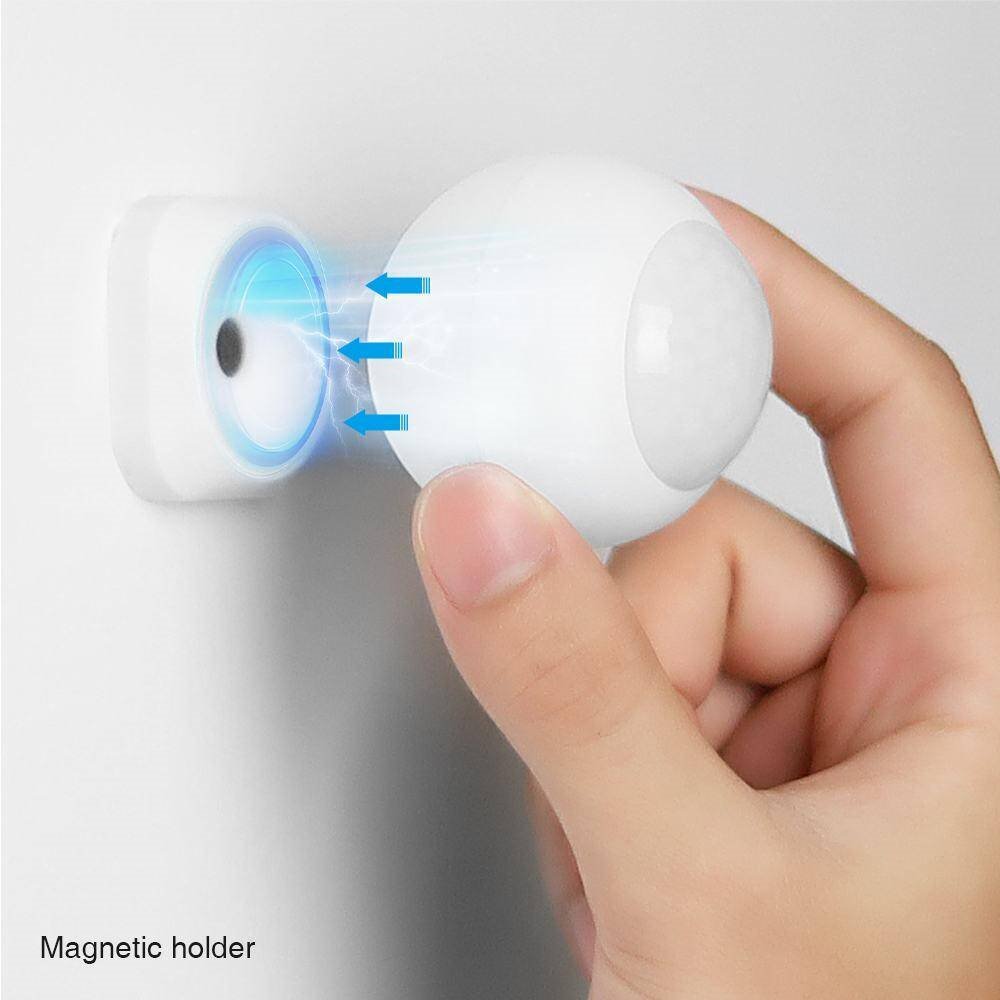

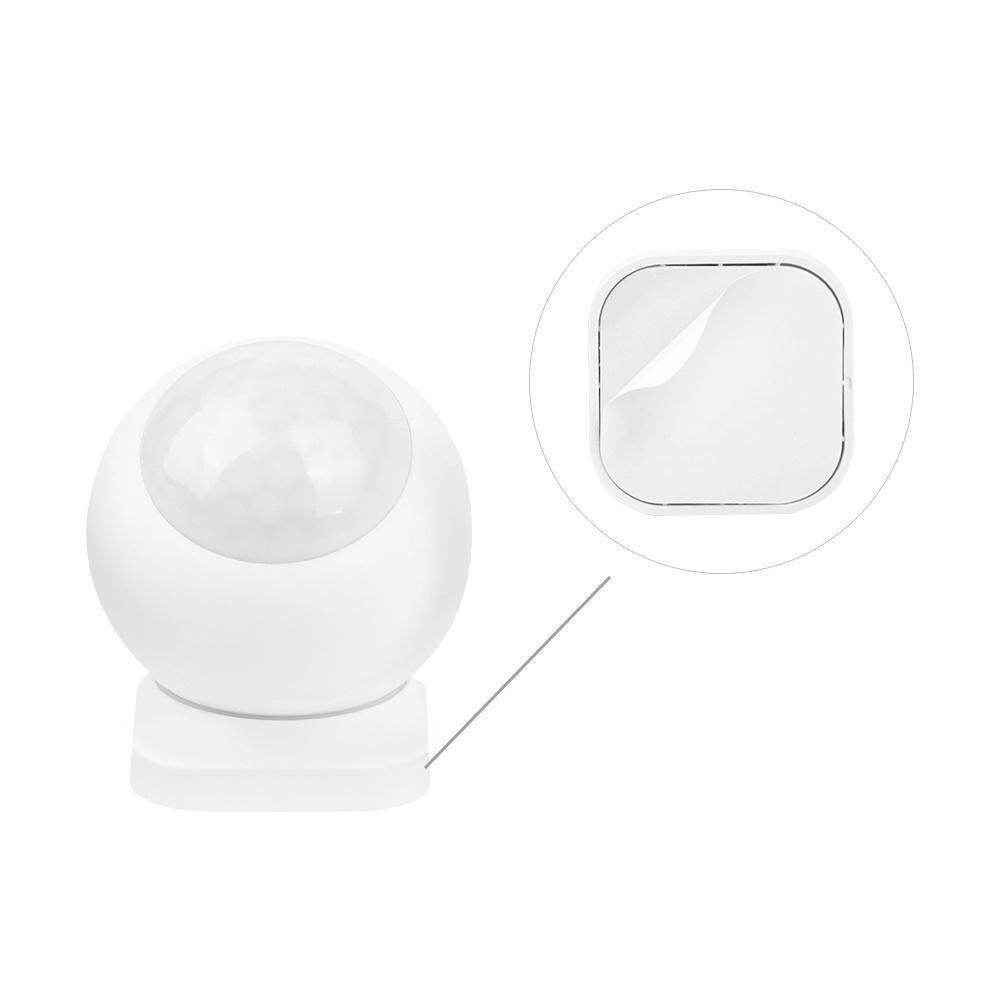

W zestawie znajduje się wygodny uchwyt magnetyczny, umożliwiający swobodne ustawienie czujnika w zakresie 360°. Urządzenie można zamontować na ścianie, suficie albo ustawić na płaskiej powierzchni. Magnetyczne mocowanie pozwala łatwo zmienić kierunek detekcji lub zdjąć czujnik w celu wymiany baterii.

Obudowa o stopniu ochrony IP54 zabezpiecza urządzenie przed pyłem oraz bryzgami wody. Dzięki temu czujnik może być stosowany nie tylko w standardowych pomieszczeniach mieszkalnych, ale również w kuchniach, łazienkach i innych miejscach o okresowo podwyższonej wilgotności.

Najważniejsze funkcje czujnika PIR1-RF

• automatyczne uruchamianie oświetlenia po wykryciu ruchu
• automatyczne wyłączanie światła po określonym czasie bezczynności
• technologia detekcji ruchu PIR
• zasięg wykrywania ruchu do 7 metrów
• szeroki kąt detekcji wynoszący 120°
• bezprzewodowa komunikacja radiowa 2,4 GHz
• zasięg komunikacji do 30 m w terenie otwartym
• bezpośrednia współpraca z kompatybilnymi urządzeniami Mi-Light / MiBoxer
• brak konieczności stosowania bramki, routera lub połączenia Wi-Fi
• możliwość przypisania wielu urządzeń oświetleniowych
• wbudowany czujnik zmierzchu
• możliwość pracy wyłącznie po zmroku lub niezależnie od jasności otoczenia
• funkcja delikatnego oświetlenia nocnego
• ustawienie jasności światła uruchamianego po wykryciu ruchu
• regulowany czas podtrzymania oświetlenia
• czasy podtrzymania: 30 sekund, 2 minuty, 10 minut lub 60 minut
• możliwość konfiguracji za pomocą kompatybilnego pilota RF 2,4 GHz
• bezprzewodowe zasilanie bateryjne
• uchwyt magnetyczny z regulacją ustawienia w zakresie 360°
• możliwość montażu na ścianie, suficie lub płaskiej powierzchni
• obudowa o stopniu ochrony IP54

Parametry techniczne

• model: PIR1-RF
• rodzaj urządzenia: bezprzewodowy czujnik ruchu PIR
• sposób komunikacji: radiowy RF 2,4 GHz
• zasięg komunikacji: do 30 m w terenie otwartym
• kąt detekcji: 120°
• zasięg detekcji ruchu: do 7 m
• zasilanie: 1 × bateria CR123A 3 V
• bateria: do nabycia oddzielnie
• pobór energii w trybie czuwania: około 12 μA
• czasy podtrzymania światła: 30 s, 2 min, 10 min lub 60 min
• czujnik zmierzchu: wbudowany
• stopień ochrony: IP54
• temperatura pracy: od -10°C do +40°C
• wymiary: średnica 49 mm × wysokość 56 mm
• kolor obudowy: biały
• sposób montażu: uchwyt magnetyczny z regulacją 360°

Tryby pracy czujnika

• Detekcja ruchu: po wykryciu osoby czujnik automatycznie uruchamia przypisane oświetlenie.
• Podtrzymanie oświetlenia: światło pozostaje włączone przez ustawiony czas od ostatniego wykrycia ruchu.
• Praca całodobowa: czujnik reaguje na ruch niezależnie od poziomu światła w pomieszczeniu.
• Praca po zmroku: czujnik uruchamia oświetlenie wyłącznie przy niskim poziomie światła otoczenia.
• Oświetlenie nocne: po zmroku światło może pozostawać w trybie czuwania z jasnością około 1%.
• Regulacja jasności po wykryciu ruchu: światło może zostać uruchomione z jasnością 100% lub z wcześniej ustawionym poziomem. Przy aktywnym oświetleniu nocnym poziom po wykryciu ruchu może wynosić 20%.

Parowanie czujnika z oświetleniem

1. Zamontuj baterię CR123A 3 V w czujniku, zachowując prawidłową polaryzację.
2. Odłącz zasilanie kompatybilnego odbiornika, sterownika lub źródła światła na około 10 sekund.
3. Ponownie podłącz zasilanie urządzenia oświetleniowego.
4. W ciągu 3 sekund szybko naciśnij 3 razy przycisk „SET” znajdujący się na czujniku.
5. Trzykrotne, powolne mignięcie światła oznacza prawidłowe zakończenie parowania.
6. Jeżeli światło nie mignie, odłącz ponownie jego zasilanie i powtórz całą procedurę.

Usuwanie powiązania

1. Odłącz zasilanie sparowanego odbiornika lub źródła światła na około 10 sekund.
2. Ponownie podłącz zasilanie urządzenia.
3. W ciągu 3 sekund szybko naciśnij 5 razy przycisk „SET” na czujniku.
4. Dziesięciokrotne, szybkie mignięcie światła oznacza prawidłowe usunięcie powiązania.
5. Jeżeli światło nie mignie, powtórz procedurę od początku.

Przywracanie ustawień fabrycznych

Naciśnij i przytrzymaj przycisk „SET” przez około 10 sekund. Trzykrotne, powolne mignięcie kontrolki czujnika potwierdzi przywrócenie ustawień fabrycznych.

Zalecenia montażowe

1. Zamontuj czujnik w miejscu, przez które użytkownicy najczęściej przechodzą.
2. Zalecana wysokość montażu wynosi około 2 metrów nad podłogą.
3. Skieruj czujnik w stronę obszaru, w którym ma wykrywać ruch.
4. Nie montuj urządzenia bezpośrednio obok grzejników, pieców, klimatyzatorów, lodówek i innych urządzeń powodujących gwałtowne zmiany temperatury.
5. Unikaj bezpośredniego nasłonecznienia czujnika.
6. Nie instaluj urządzenia bezpośrednio na dużych powierzchniach metalowych, które mogą ograniczać zasięg sygnału radiowego.
7. Mimo stopnia ochrony IP54 urządzenia nie należy zanurzać w wodzie ani narażać na działanie silnego strumienia wody.

Przykładowe zastosowania

• automatyczne oświetlenie korytarzy i ciągów komunikacyjnych

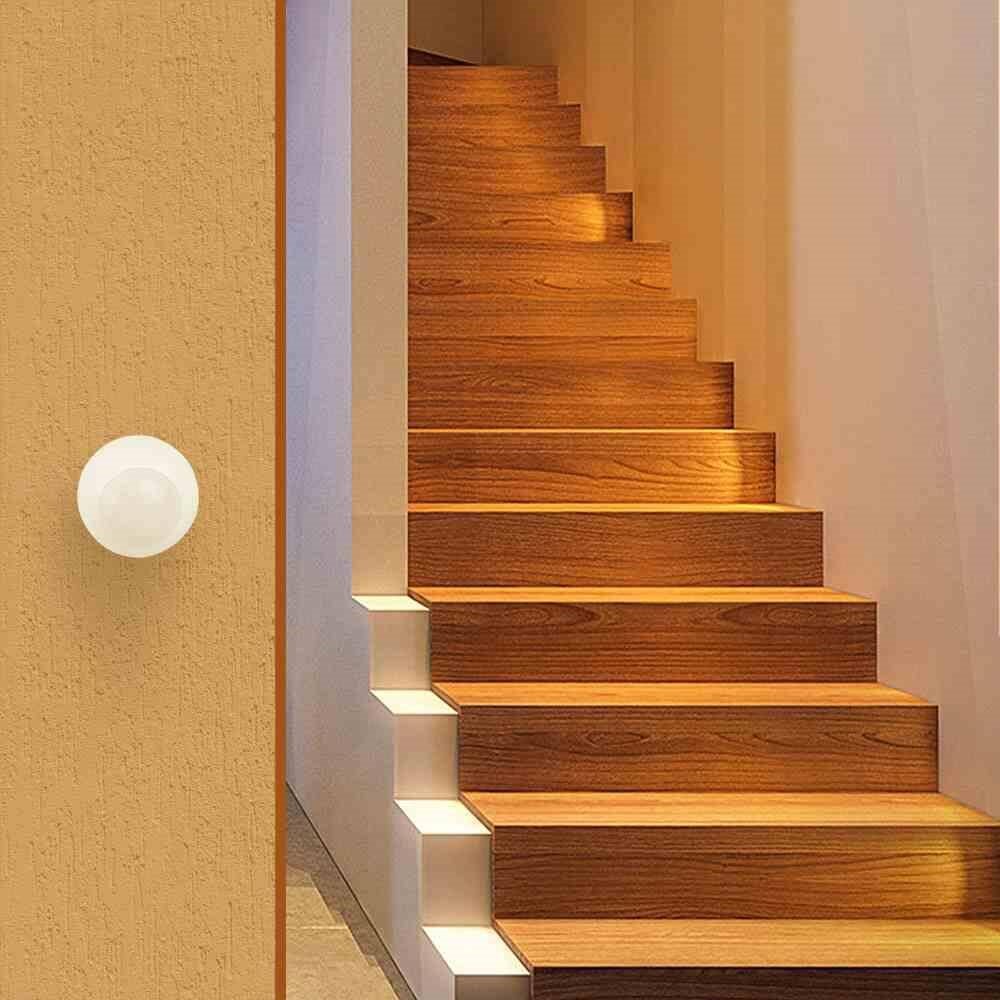

• sterowanie oświetleniem schodowym
• oświetlenie garderoby, szafy lub pomieszczenia gospodarczego
• delikatne oświetlenie nocne przy łóżku
• automatyczne oświetlenie łazienki lub kuchni
• oświetlenie wejścia, holu, garażu lub piwnicy
• sterowanie taśmami LED za pośrednictwem kompatybilnego odbiornika 2,4 GHz

Kompatybilność

• kompatybilne sterowniki i odbiorniki Mi-Light / MiBoxer pracujące w paśmie 2,4 GHz
• kompatybilne żarówki, lampy, oprawy i naświetlacze Mi-Light / MiBoxer 2,4 GHz
• możliwość konfiguracji funkcji przy użyciu wybranych pilotów MiBoxer, między innymi FUT089, FUT089S, FUT092, FUT096, FUT100, FUT006 i FUT007
