Czujnik ruchu schodowy Delta 8V-24V - zasięg 200cm

Czujnik ruchu schodowy Delta - optyczny, dyfuzyjny

Czujnik ruchu schodowy Delta to cyfrowy, aktywny czujnik optyczny (dyfuzyjny), o wąskim kącie detekcji i regulowanym zasięgu w zakresie 30-200cm. Przeznaczony jest do zasilania prądem o bezpiecznym napięciu 8-24VDC.
2 tryby pracy:

• odległości

• ruchu

Czujnik ruchu Delta - zastosowanie

Czujnik ruchu schodowy Delta jest urządzeniem dedykowanym do wykrywania ruchu na schodach i przejściach, przez co ma unikalne właściwości. W odróżnieniu od powszechnie stosowanych, pasywnych czujników typu PIR, czujnik ruchu schodowy Delta jest czujnikiem aktywnym, który ma wąski kąt detekcji (10-15°) i regulowany zasięg w zakresie 30-200cm. Wyróżnia się bardzo precyzyjnym wykrywaniem obiektów na schodach i w przejściach, ale nie reaguje na osoby przechodzące obok schodów. (W przypadku węższych schodów polecamy czujnik schodowy o mniejszym zasięgu ALFA). Dzięki dostępnym 2 trybom pracy: odległości oraz ruchu i jednoelementowej budowie czujnik DELTA bardzo dobrze sprawdza się zarówno w przypadku schodów ażurowych, a także zabudowanych tylko z jednej strony, jak i w przypadku schodów zamkniętych z jasną ścianą naprzeciwko, odbijającą światło. Czujnik ruchu schodowy DELTA jest polecany do automatyki oświetlenia schodowego LED z wykorzystaniem sterowników schodowych głównie wewnątrz pomieszczeń. Może także współpracować z innymi urządzeniami sterowanymi wyjściem OC.

Czujnik ruchu schodowy Delta - działanie

Schodowy czujnik ruchu Delta to czujnik optyczny dyfuzyjny, składający się z części analogowej (nadajnik i odbiornik sygnału) oraz cyfrowej (mikroprocesor), umieszczonych we wspólnej obudowie. Jest to czujnik aktywny, w którym nadajnik wysyła wiązki promieni świetlnych z zakresu niewidocznej dla oka podczerwieni, a następnie odbiornik obiera sygnał odbity od obiektu/poruszającej się osoby. Sygnał wysyłany jest po nieznacznie odchylonym torze optycznym (5°), co zmniejsza ewentualne, niepożądane odbicia od schodów, czy ściany. Odebrany sygnał jest wzmocniony, filtrowany, a następnie zamieniany na postać cyfrową i poddany specjalistycznej analizie przez mikroprocesor. Wykrycie obiektu powoduje pojawienie się stanu niskiego na wyjściu OUT. Czujnik może pracować w dwóch trybach do wyboru (odległości lub ruchu), dzięki czemu możliwa jest jego adaptacja do różnych warunków otoczenia.

Tryby pracy czujnika Delta

Tryb czujnika odległości – jest to podstawowy, ustawiony fabrycznie tryb pracy czujnika, służący do wykrywania obiektów w polu działania czujnika. Wykrycie obiektu następuje wskutek detekcji światła odbitego od obiektu i powoduje pojawienie się stanu niskiego na wyjściu OUT przez co najmniej 0,5s (tak długo, jak obiekt znajduje się w zasięgu czujnika).

Tryb czujnika ruchu – dodatkowy tryb pracy czujnika, służący do wykrywania ruchu w polu działania czujnika. Wykrycie ruchu następuje wskutek detekcji zmiany sygnału odbitego od obiektu i  powoduje pojawienie się stanu niskiego na wyjściu OUT przez około 0,5s. Tryb ten jest zalecany dla specyficznych warunków pracy czujnika, zakłócających prawidłową pracę czujnika w trybie czujnika odległości (np. jasna ściana naprzeciwko, powodująca silne odbicie impulsów świetlnych emitowanych przez czujnik).

Parametry czujnika:

• Napięcie zasilania: 8-24VDC (typowo 12VDC)

• Ekologiczny: pobór mocy tylko 0,12W

• Wyjście NPN OC (aktywny stan niski); max. 30V 250mW

• Zasięg regulowany (potencjometr) w zakresie od 30cm do 200cm (mierzony na wysokości tułowia, 80-100cm od podłogi)

• Kąt detekcji 10-15°

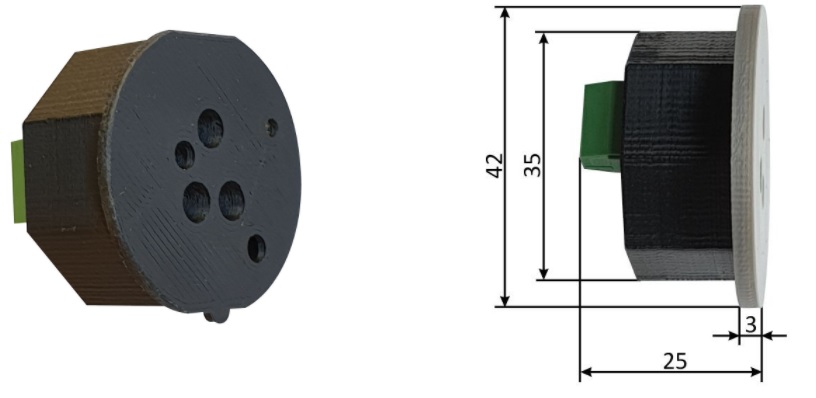

• Wymiary: średnica osłony 42mm, średnica montażu 35mm, głębokość 25mm

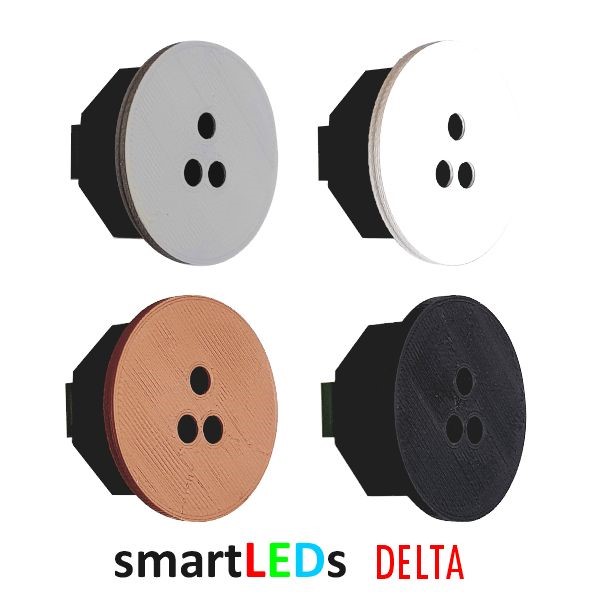

Czujnik schodowy Delta - wygląd

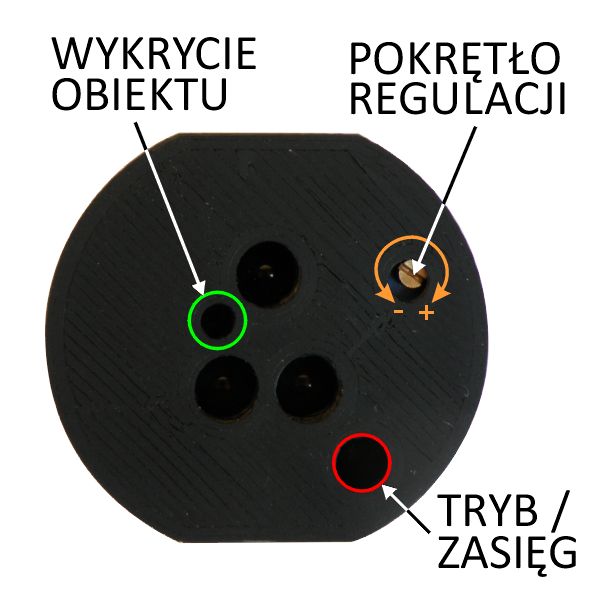

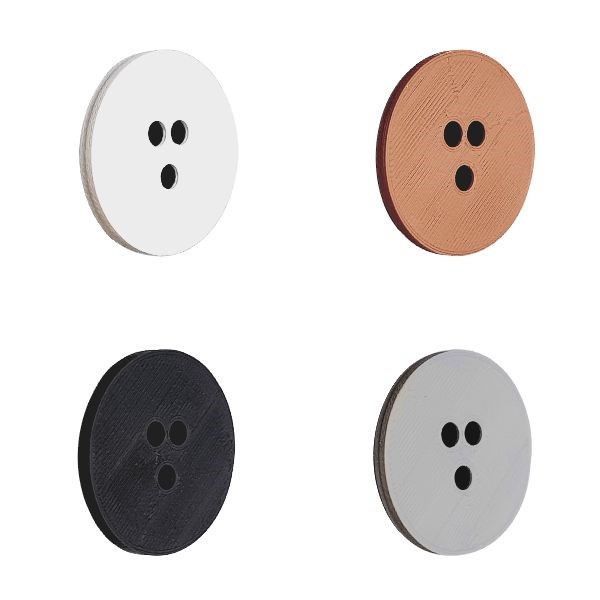

Z przodu czujnika, pod zdejmowaną osłoną znajduje się potencjometr i diody sygnalizacyjne (wygodny dostęp)

• Sygnalizacja wykrycia obiektu: zielona dioda LED

• Sygnalizacja ustawienia zasięgu i trybu pracy: czerwona dioda LED

• Potencjometr wieloobrotowy do regulacji zasięgu

• Z tyłu czujnika: 3-polowa listwa zaciskowa (łatwy montaż elektryczny)

Sposoby montażu czujnika:

• Dyskretny montaż podtynkowy w puszce montażowej.

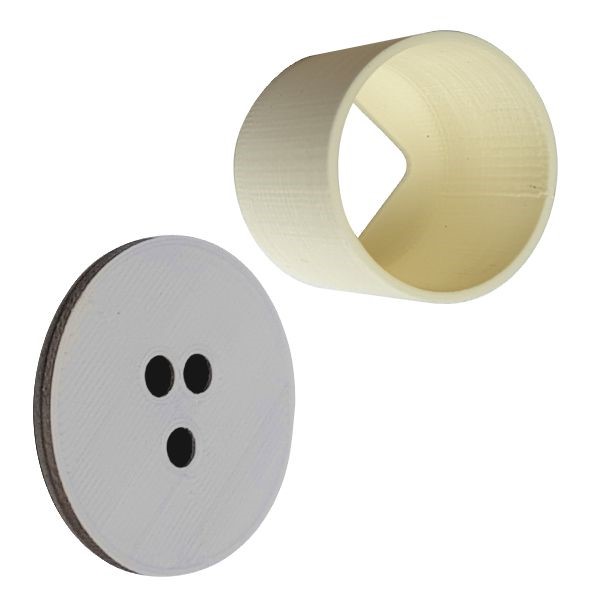

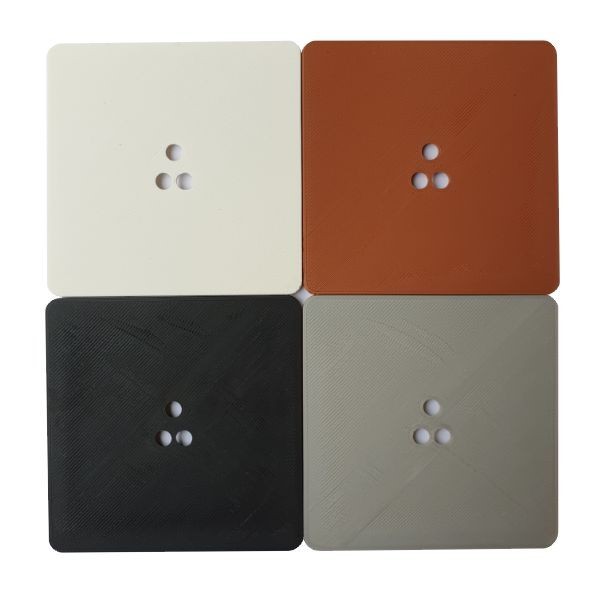

• Montaż w standardowej puszce instalacyjnej fi 60mm z użyciem adaptera dopuszkowego.
• Dyskretny montaż bezpośrednio w otworze o śr. 35mm (np. w słupku schodów)

Zalecamy montaż czujnika na wysokości tułowia człowieka, 80-100cm nad podłogą.
