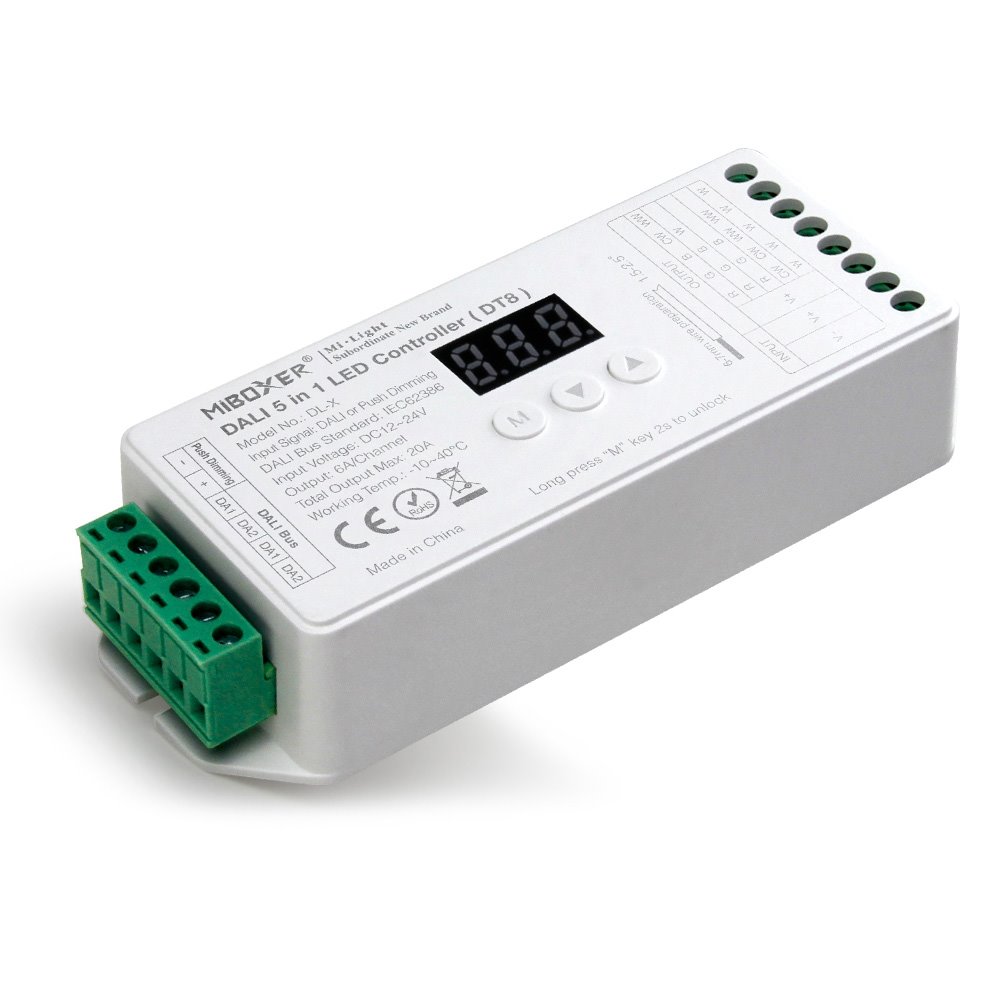

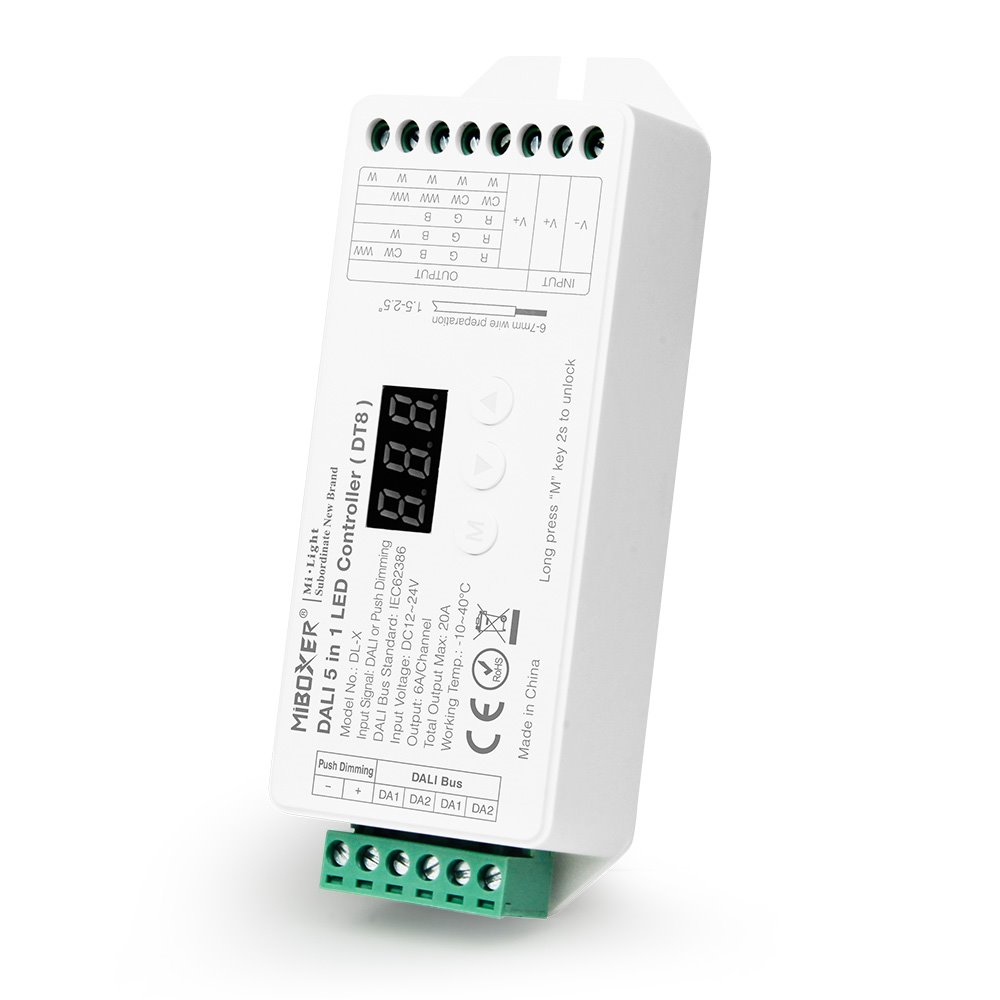

Mi-Light DLX sterownik LED DALI 5w1 DT8 RGB+CCT 12-24V 20A
Sterownik LED DL-X Mi-Light to uniwersalny kontroler 5w1 przeznaczony do profesjonalnych instalacji oświetleniowych pracujących w systemie DALI DT8. Obsługuje pięć rodzajów taśm LED: Mono, CCT, RGB, RGBW oraz RGB+CCT, dzięki czemu jeden sterownik może być wykorzystany do sterowania praktycznie wszystkimi popularnymi typami stałonapięciowego oświetlenia LED. Mi-Light DL-X obsługuje standard DALI IEC62386-102, 207 i 209 oraz Device Type 8 (DT8). Wspiera sterowanie temperaturą barwową Tc, współrzędnymi koloru xy oraz RGBWAF. Pozwala na płynną regulację jasności, temperatury barwowej i kolorów RGB, zapewniając dostęp do nawet 16 milionów kombinacji kolorów w kompatybilnych instalacjach.
Sterownik pracuje z napięciem 12-24V DC i oferuje maksymalny prąd wyjściowy 6A na kanał oraz 20A łącznie. Maksymalna łączna moc obciążenia może wynosić do około 240W przy 12V oraz 480W przy 24V. Wyjście sterownika wykonane jest w układzie ze wspólną anodą. DL-X wyposażono w cyfrowy wyświetlacz oraz przyciski konfiguracyjne, które umożliwiają szybkie ustawienie trybu wyjściowego, krótkiego adresu DALI oraz przynależności do grup. Sterownik obsługuje adresy DALI od 0 do 63, grupy od 0 do 15 oraz tryb Broadcast.
Oprócz sterowania z magistrali DALI urządzenie posiada wejście PUSH DIM. Po podłączeniu przycisku chwilowego możliwe jest lokalne włączanie, wyłączanie oraz regulowanie jasności oświetlenia bez użycia panelu DALI. Sterownik umożliwia również wybór liniowej lub logarytmicznej krzywej ściemniania oraz płynnego lub standardowego sposobu zmiany jasności. Sterownik DL-X posiada zabezpieczenie przed odwrotną polaryzacją, zwarciem oraz przeciążeniem prądowym z funkcją powrotu do pracy po usunięciu problemu. Dzięki szerokim możliwościom konfiguracji sprawdzi się w instalacjach domowych, hotelowych, biurowych i komercyjnych wykorzystujących system DALI.
DL-X - funkcje
- Uniwersalny sterownik LED DALI 5w1
- Obsługa taśm LED Mono
- Obsługa taśm LED CCT
- Obsługa taśm LED RGB
- Obsługa taśm LED RGBW
- Obsługa taśm LED RGB+CCT
- Standard DALI DT8
- Obsługa IEC62386-102, 207 i 209
- Obsługa DT8 typu Tc
- Obsługa współrzędnych kolorów xy
- Obsługa RGBWAF
- Regulacja jasności światła
- Regulacja temperatury barwowej CCT
- Regulacja kolorów RGB
- Do 16 milionów kombinacji kolorów
- Sterowanie sygnałem DALI lub przyciskiem PUSH DIM
- Cyfrowy wyświetlacz do konfiguracji urządzenia
- Konfiguracja krótkiego adresu DALI 0-63
- Obsługa grup DALI 0-15
- Obsługa trybu Broadcast
- Logarytmiczna lub liniowa krzywa ściemniania
- Wybór płynnego lub standardowego sposobu ściemniania
- Zabezpieczenie przed odwrotną polaryzacją
- Zabezpieczenie przed zwarciem
- Zabezpieczenie przed przeciążeniem prądowym
Parametry techniczne:
- Model: DL-X
- Typ urządzenia: sterownik LED DALI 5w1
- Napięcie zasilania: 12-24V DC
- Obsługiwane typy taśm LED: Mono, CCT, RGB, RGBW, RGB+CCT
- Prąd maksymalny na kanał: 6A
- Prąd maksymalny łącznie: 20A
- Maksymalna moc przy 12V: 240W
- Maksymalna moc przy 24V: 480W
- Sygnał wejściowy: DALI / PUSH DIM
- Standard magistrali: DALI IEC62386-102, 207, 209
- Typ DALI: DT8
- Obsługiwane typy DT8: Tc, xy, RGBWAF
- Rodzaj wyjścia: PWM
- Połączenie wyjściowe: wspólna anoda
- Temperatura pracy: od -10°C do +40°C
- Wymiary: 130 x 49 x 27 mm
