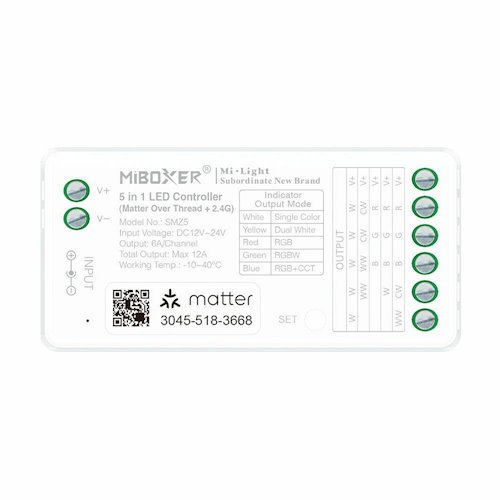

Mi-Light sterownik 5w1 SMZ5 Matter Thread + 2.4GHz

Mi-Light / MiBoxer sterownik LED 5w1 SMZ5 Matter Thread + 2.4 GHz

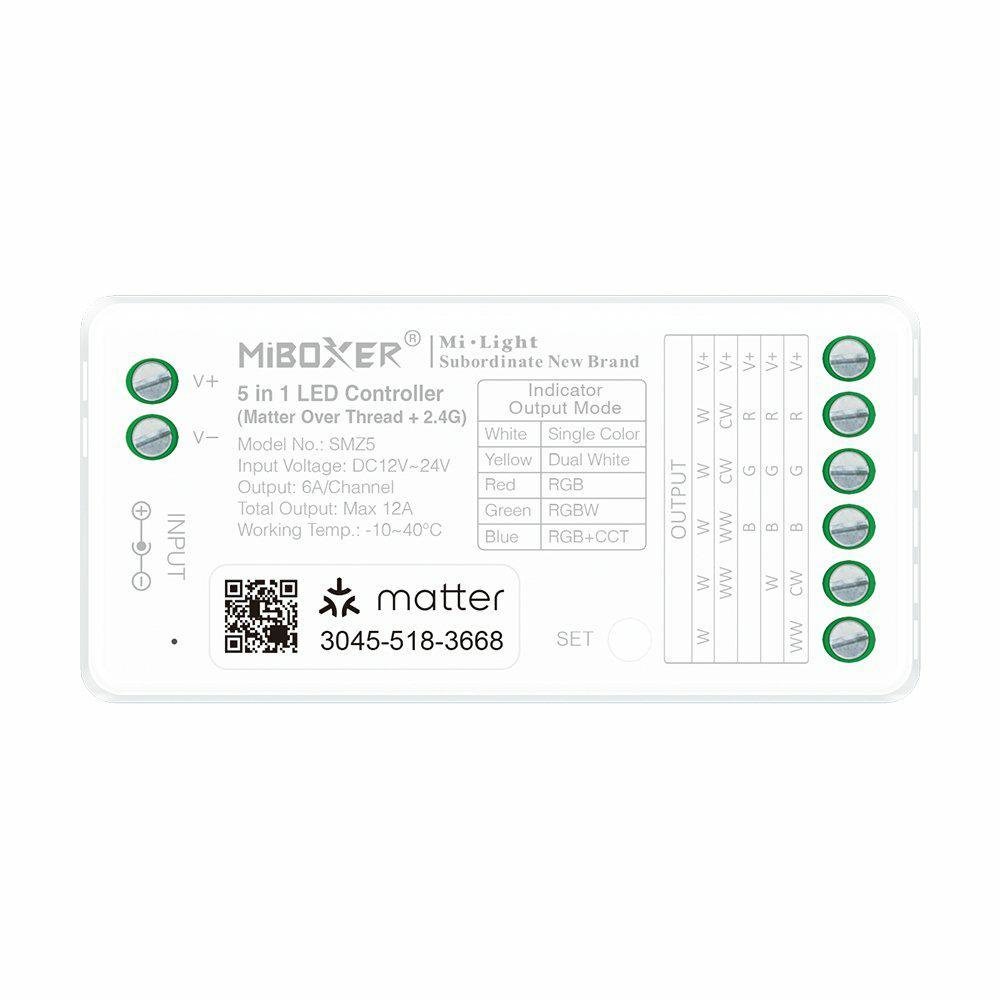

Mi-Light / MiBoxer SMZ5 to nowoczesny, pięciokanałowy sterownik stałonapięciowych taśm LED, który łączy obsługę standardu Matter over Thread z komunikacją radiową 2,4 GHz RF. Jedno urządzenie może współpracować z taśmami jednokolorowymi MONO, CCT, RGB, RGBW oraz RGB+CCT, dlatego pozwala ograniczyć liczbę różnych sterowników potrzebnych do wykonania rozbudowanej instalacji.

Tryb wyjściowy wybiera się za pomocą przycisku „SET” znajdującego się na obudowie. Kolor diody kontrolnej informuje o aktualnie wybranym rodzaju oświetlenia, ułatwiając konfigurację sterownika przed podłączeniem i uruchomieniem taśmy LED.

Matter over Thread w inteligentnym domu

Obsługa standardu Matter over Thread umożliwia integrację oświetlenia z popularnymi systemami inteligentnego domu. Sterownik może współpracować między innymi z platformami Apple Home, Google Home, Amazon Alexa, Samsung SmartThings oraz Tuya Smart, a dostępne funkcje zależą od wybranego ekosystemu i zastosowanego urządzenia sterującego.

Thread tworzy energooszczędną sieć typu mesh przeznaczoną dla urządzeń Smart Home. Urządzenia zasilane na stałe mogą przekazywać sygnał dalej, zwiększając stabilność i zasięg sieci. W typowej instalacji Matter over Thread wymagane jest urządzenie pełniące funkcję zgodnego kontrolera Matter lub routera granicznego Thread.

Dodawanie sterownika do systemu Matter odbywa się przez zeskanowanie indywidualnego kodu QR znajdującego się na urządzeniu lub w dokumentacji. Po zakończeniu konfiguracji oświetleniem można sterować z aplikacji, tworzyć sceny, automatyzacje i harmonogramy oraz używać poleceń głosowych.

Sterowanie pilotami Mi-Light i MiBoxer

Oprócz komunikacji Matter sterownik posiada wbudowany odbiornik radiowy 2,4 GHz RF. Dzięki temu może być obsługiwany za pomocą kompatybilnych pilotów i paneli ściennych Mi-Light / MiBoxer bez konieczności uruchamiania aplikacji mobilnej.

Do jednego sterownika można przypisać maksymalnie 12 pilotów radiowych. Zasięg sterowania RF wynosi do około 30 metrów w terenie otwartym. Pozwala to połączyć sterowanie aplikacją i głosem z wygodną, lokalną obsługą za pomocą tradycyjnego pilota lub panelu ściennego.

Pięć trybów pracy

SMZ5 posiada pięć wyjść i może zostać dostosowany do rodzaju podłączonej taśmy LED. W trybie MONO sterownik reguluje jasność światła jednokolorowego. Tryb CCT umożliwia zmianę jasności i temperatury barwowej, natomiast tryby RGB, RGBW i RGB+CCT pozwalają sterować kolorami oraz dodatkowymi kanałami światła białego.

• MONO: sterowanie jasnością jednokolorowej taśmy LED
• CCT: regulacja jasności i temperatury światła białego
• RGB: sterowanie kolorami z palety RGB i ich jasnością
• RGBW: sterowanie kolorami RGB oraz osobnym kanałem światła białego
• RGB+CCT: sterowanie kolorami RGB, jasnością oraz temperaturą światła białego

Płynna regulacja i efekty dynamiczne

Sterownik wykorzystuje modulację PWM i zapewnia płynną regulację natężenia oświetlenia. Częstotliwość PWM wynosi 500 Hz, a 4096 poziomów regulacji pozwala uzyskać łagodne rozjaśnianie i ściemnianie bez wyraźnych skoków jasności. Logarytmiczna krzywa regulacji lepiej odpowiada sposobowi, w jaki ludzkie oko odbiera zmiany natężenia światła.

W trybach kolorowych dostępnych jest 18 programów dynamicznych, obejmujących między innymi płynne przejścia i skokowe zmiany kolorów. Efekty dynamiczne są uruchamiane za pomocą kompatybilnego pilota radiowego Mi-Light / MiBoxer.

Automatyczne przekazywanie i synchronizacja sygnału

SMZ5 obsługuje funkcję automatycznego przekazywania sygnału radiowego. Sterownik może przesłać odebrane polecenie do kolejnego kompatybilnego sterownika znajdującego się w zasięgu około 30 metrów. Zastosowanie kilku urządzeń pozwala stopniowo rozszerzyć zasięg sterowania w większych instalacjach.

Dostępna jest również automatyczna synchronizacja programów dynamicznych. Sterowniki przypisane do tego samego pilota i ustawione na identyczny efekt mogą odtwarzać animację jednocześnie, pod warunkiem zachowania odpowiedniej odległości pomiędzy urządzeniami.

Zasilanie i wydajność

Sterownik pracuje przy napięciu 12–24 V DC i jest przeznaczony do stałonapięciowych taśm oraz modułów LED. Maksymalny prąd pojedynczego kanału wynosi 6 A, natomiast całkowity prąd wszystkich aktywnych wyjść nie może przekroczyć 12 A.

Moc instalacji zależy od zastosowanego napięcia zasilania. Przy napięciu 12 V maksymalna łączna moc obciążenia wynosi około 144 W, natomiast przy napięciu 24 V może wynosić około 288 W. Rzeczywiste obciążenie należy dobrać z zachowaniem odpowiedniego zapasu dla sterownika, zasilacza i przewodów.

Tryb DND i pamięć ustawień

Funkcja DND, czyli „Do Not Disturb”, pozwala określić zachowanie oświetlenia po przerwie w dostawie energii. Przy aktywnym trybie sterownik po przywróceniu zasilania zachowuje stan sprzed awarii, ograniczając ryzyko nieoczekiwanego włączenia światła.

Funkcja jest szczególnie przydatna w miejscach, w których występują okresowe przerwy w zasilaniu lub gdzie samoczynne uruchomienie oświetlenia po powrocie energii byłoby niepożądane.

Najważniejsze funkcje sterownika SMZ5

• obsługa pięciu rodzajów instalacji LED w jednym urządzeniu
• tryby MONO, CCT, RGB, RGBW oraz RGB+CCT
• komunikacja Matter over Thread
• wbudowana komunikacja radiowa 2,4 GHz RF
• współpraca z popularnymi ekosystemami inteligentnego domu
• sterowanie za pomocą aplikacji mobilnej
• obsługa poleceń głosowych
• możliwość tworzenia scen, harmonogramów i automatyzacji
• konfiguracja Matter przez zeskanowanie kodu QR
• współpraca z kompatybilnymi pilotami i panelami Mi-Light / MiBoxer
• możliwość przypisania maksymalnie 12 pilotów RF
• zasięg sterowania radiowego do 30 m w terenie otwartym
• pięć wyjść sterujących PWM
• maksymalny prąd pojedynczego kanału 6 A
• maksymalny prąd całkowity 12 A
• 4096 poziomów regulacji jasności
• logarytmiczna krzywa ściemniania
• 18 wbudowanych programów dynamicznych
• automatyczne przekazywanie sygnału RF pomiędzy sterownikami
• automatyczna synchronizacja programów dynamicznych
• funkcja DND określająca zachowanie po zaniku zasilania
• kompaktowa obudowa do montażu nawierzchniowego

Parametry techniczne

• model: SMZ5
• rodzaj urządzenia: sterownik LED 5w1
• obsługiwane instalacje: MONO, CCT, RGB, RGBW i RGB+CCT
• rodzaj wyjścia: stałonapięciowe CV
• system sterowania wyjściami: PWM
• napięcie wejściowe i wyjściowe: 12–24 V DC
• liczba wyjść: 5
• maksymalny prąd pojedynczego kanału: 6 A
• maksymalny prąd całkowity: 12 A
• protokół inteligentnego domu: Matter over Thread
• dodatkowa komunikacja: 2,4 GHz RF
• zasięg komunikacji RF: do 30 m w terenie otwartym
• maksymalna liczba przypisanych pilotów: 12
• częstotliwość PWM: 500 Hz
• liczba poziomów regulacji: 4096
• krzywa regulacji: logarytmiczna
• liczba programów dynamicznych: 18
• temperatura pracy: od -10°C do +40°C
• stopień ochrony: IP20
• sposób montażu: nawierzchniowy
• wymiary: 74,5 × 36 × 17 mm
• kolor obudowy: biały
• certyfikaty i zgodność: CE, EMC, LVD, RED

Wybór trybu wyjściowego

1. Przed uruchomieniem sprawdź rodzaj podłączonej taśmy LED oraz poprawność wszystkich przewodów.
2. Włącz zasilanie sterownika.
3. Krótko naciskaj przycisk „SET”, aby przełączać dostępne tryby wyjściowe.
4. Sprawdź kolor diody kontrolnej odpowiadający wybranemu trybowi.
5. Po zakończeniu wyboru nie naciskaj przycisku przez około 3 sekundy. Sterownik automatycznie opuści tryb konfiguracji.

• biała dioda: tryb MONO
• żółta dioda: tryb CCT
• czerwona dioda: tryb RGB
• zielona dioda: tryb RGBW
• niebieska dioda: tryb RGB+CCT

Podłączenie taśmy LED

• MONO: przewód dodatni taśmy podłącz do zacisku V+, a przewód ujemny do wyjścia W.
• CCT: wspólny przewód dodatni podłącz do V+, a kanały bieli ciepłej i zimnej do wyjść WW oraz CW.
• RGB: wspólny przewód dodatni podłącz do V+, a kanały kolorów do wyjść R, G i B.
• RGBW: wspólny przewód dodatni podłącz do V+, a kanały do wyjść R, G, B i W.
• RGB+CCT: wspólny przewód dodatni podłącz do V+, a kanały do wyjść R, G, B, WW i CW.

Do zacisków wejściowych INPUT V+ oraz INPUT V− należy podłączyć odpowiednio dobrany zasilacz stałonapięciowy 12–24 V DC. Napięcie zasilacza musi być zgodne z napięciem znamionowym zastosowanej taśmy LED.

Parowanie pilota 2,4 GHz

1. Odłącz zasilanie sterownika na około 10 sekund, a następnie podłącz je ponownie. Zamiast odłączania zasilania można krótko nacisnąć przycisk „SET”.
2. W ciągu 3 sekund szybko naciśnij 3 razy przycisk „I” lub przycisk włączania odpowiedniej strefy na pilocie.
3. Trzykrotne, powolne mignięcie podłączonego oświetlenia oznacza prawidłowe zakończenie parowania.
4. Jeżeli światło nie mignie, powtórz procedurę od początku.

Usuwanie powiązania z pilotem

1. Odłącz zasilanie sterownika na około 10 sekund i podłącz je ponownie lub krótko naciśnij przycisk „SET”.
2. W ciągu 3 sekund szybko naciśnij 5 razy przycisk „I” odpowiedniej strefy na pilocie.
3. Dziesięciokrotne, szybkie mignięcie oświetlenia oznacza prawidłowe usunięcie powiązania.
4. Jeżeli światło nie mignie, powtórz procedurę.

Dodawanie sterownika do Apple Home

1. Podłącz sterownik do zasilania i sprawdź stan diody kontrolnej.
2. W trybie konfiguracji sieciowej dioda powinna szybko migać około dwa razy na sekundę.
3. Jeżeli dioda nie miga szybko, przytrzymaj przycisk „SET” przez około 3 sekundy lub sześciokrotnie wyłącz i włącz zasilanie urządzenia.
4. Otwórz aplikację Dom i wybierz opcję dodawania nowego akcesorium.
5. Zeskanuj kod QR Matter znajdujący się na urządzeniu lub w dokumentacji.
6. Postępuj zgodnie z instrukcjami wyświetlanymi w aplikacji i przypisz sterownik do odpowiedniego pomieszczenia.

Przykładowe zastosowania

• inteligentne sterowanie jednokolorowymi taśmami LED
• regulacja temperatury barwowej taśm CCT
• kolorowe oświetlenie dekoracyjne RGB
• oświetlenie RGBW z osobnym kanałem białym
• rozbudowane instalacje RGB+CCT
• oświetlenie salonów, sypialni, kuchni i korytarzy
• podświetlenie mebli, wnęk, sufitów i ścian
• oświetlenie biur, restauracji, hoteli i lokali usługowych
• instalacje sterowane aplikacją, głosem, pilotem lub panelem ściennym
• systemy Smart Home oparte na standardzie Matter over Thread

Kompatybilność

• stałonapięciowe taśmy LED MONO 12–24 V DC
• stałonapięciowe taśmy LED CCT 12–24 V DC
• stałonapięciowe taśmy LED RGB 12–24 V DC
• stałonapięciowe taśmy LED RGBW 12–24 V DC
• stałonapięciowe taśmy LED RGB+CCT 12–24 V DC
• zgodne kontrolery i ekosystemy Matter over Thread
• kompatybilne piloty oraz panele Mi-Light / MiBoxer 2,4 GHz
• systemy Apple Home, Amazon Alexa, Google Home, Samsung SmartThings i Tuya Smart
