Sterownik schodowy LED Cyfrowy SPI ES24 z czujnikami PIR

Sterownik schodowy LED cyfrowy SPI ES24 z czujnikami ruchu PIR

Kontroler ES24 to zaawansowany sterownik schodowy przeznaczony do automatycznego sterowania cyfrowymi taśmami LED SPI. Umożliwia tworzenie efektownego oświetlenia schodów, korytarzy i ciągów komunikacyjnych, w którym poszczególne stopnie lub fragmenty taśmy zapalają się kolejno zgodnie z kierunkiem poruszania się użytkownika. Sterownik schodowy ES24 może obsługiwać instalacje składające się z 8–72 stopni oraz maksymalnie 720 adresowalnych pikseli LED. Dzięki zastosowaniu cyfrowego sygnału SPI możliwe jest niezależne sterowanie poszczególnymi sekcjami taśmy, tworzenie płynących fal świetlnych, sekwencyjne rozjaśnianie stopni oraz wyświetlanie wielokolorowych efektów dynamicznych.

Sterownik schodowy LED cyfrowy - dwa czujniki ruchu PIR

W zestawie znajdują się dwa kompaktowe czujniki ruchu PIR przeznaczone do montażu na początku i na końcu schodów lub korytarza. Czujnik umieszczony na dole uruchamia efekt świetlny w kierunku wchodzenia, natomiast czujnik znajdujący się na górze rozpoczyna animację w przeciwnym kierunku. Zasięg detekcji czujników wynosi do około 3 metrów, a kąt wykrywania ruchu około 30°. Wąski obszar detekcji ułatwia precyzyjne uruchamianie oświetlenia i ogranicza przypadkowe reakcje na osoby znajdujące się poza schodami lub korytarzem.

Sonda zmierzchowa

Zestaw zawiera również zewnętrzną sondę zmierzchową, która mierzy poziom światła w otoczeniu. Czujnik może zablokować automatyczne uruchamianie oświetlenia, gdy w pomieszczeniu jest wystarczająco jasno. Pozwala to ograniczyć niepotrzebne zużycie energii i zapobiega włączaniu dekoracyjnego oświetlenia schodowego w ciągu dnia. Próg działania sondy można ustawić na poziomie 10, 30, 50, 100, 150 lub 200 lx. Funkcję można również całkowicie wyłączyć, dzięki czemu sterownik będzie reagował na sygnały z czujników PIR niezależnie od poziomu światła otoczenia.

Sterownik LED Cyfrowy ES24 i dwa niezależne wyjścia SPI

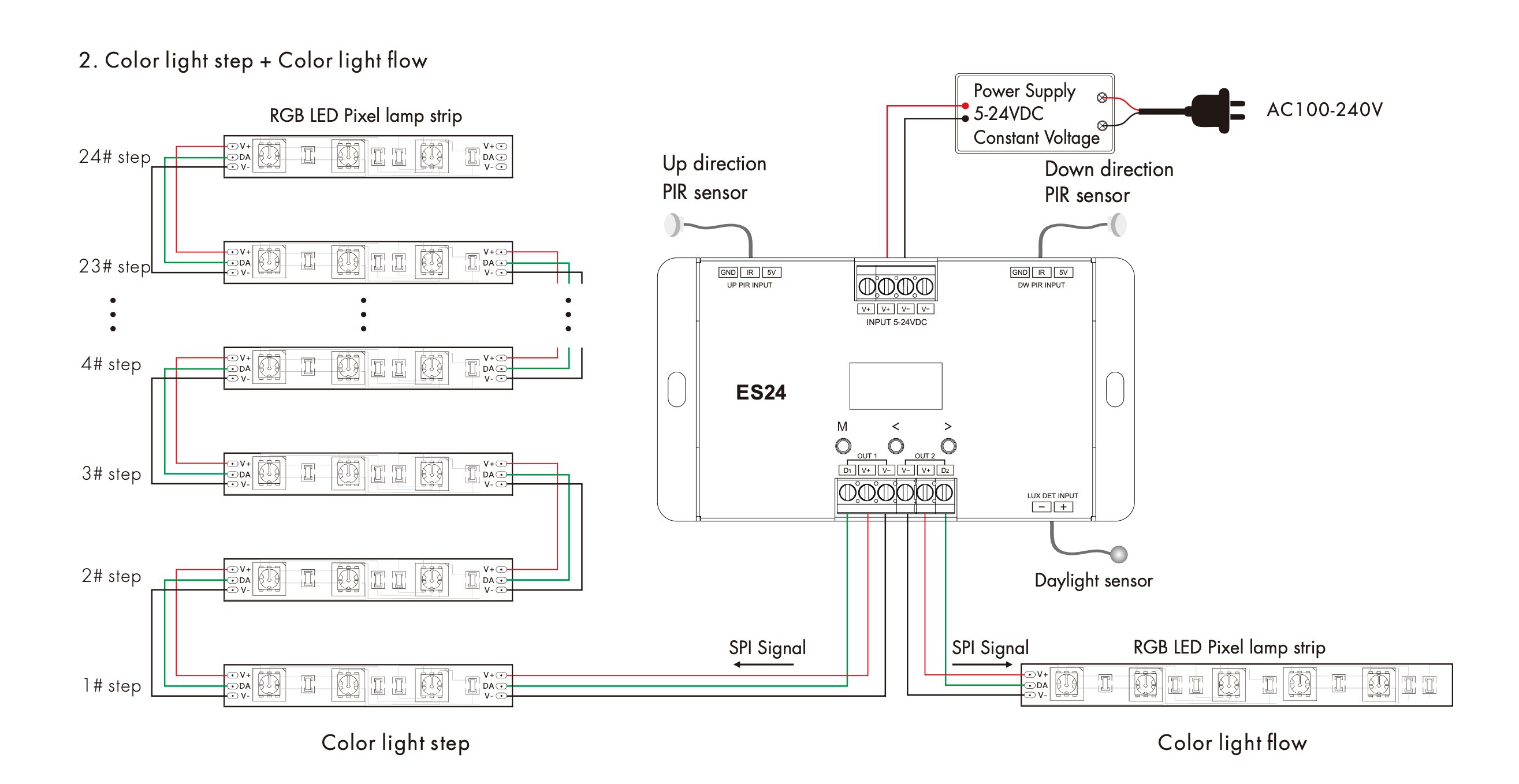

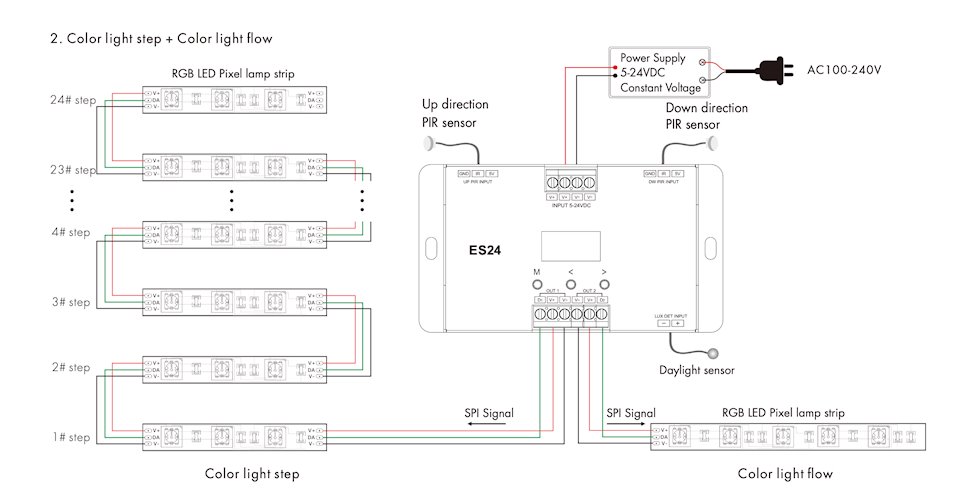

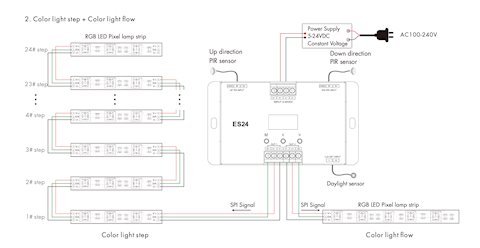

ES24 posiada dwie grupy wyjść cyfrowego sygnału SPI TTL. Pierwsza grupa może służyć do sekwencyjnego sterowania stopniami wyposażonymi w białe lub kolorowe oświetlenie. Druga grupa jest przeznaczona do tworzenia płynących efektów świetlnych na cyfrowej taśmie RGB zamontowanej między innymi przy poręczy, ścianie, cokole lub pod stopniami.

W przypadku kolorowej taśmy cyfrowej pierwszy kanał może sterować osobnymi sekcjami odpowiadającymi kolejnym stopniom. Dla każdego stopnia można ustawić liczbę od 1 do 90 pikseli, przy czym całkowita liczba obsługiwanych punktów nie może przekroczyć 720.

Sterowanie oddzielnymi, jednokolorowymi taśmami LED na każdym stopniu wymaga zastosowania dodatkowych modułów wykonawczych ES-F. Moduły te odbierają sygnał SPI ze sterownika głównego i załączają oświetlenie odpowiednich stopni. Moduły ES-F nie należą do standardowego zestawu opisanego w tej ofercie.

Efekty sekwencyjne i płynne animacje

Sterownik pozwala wybrać sposób zapalania i wygaszania oświetlenia. Poszczególne stopnie lub sekcje mogą włączać się kolejno albo jednocześnie. Możliwe jest również ustawienie sekwencyjnego wygaszania światła lub jednoczesnego wyłączenia całej instalacji.

W kolorowych instalacjach cyfrowych dostępne są kolory statyczne, wielokolorowe sekwencje, efekt pogoni za kolorem oraz płynne przenikanie barw. Użytkownik może regulować jasność i prędkość animacji w ośmiu poziomach, dopasowując działanie instalacji do długości schodów, liczby pikseli oraz własnych preferencji.

Wyświetlacz OLED i wygodna konfiguracja

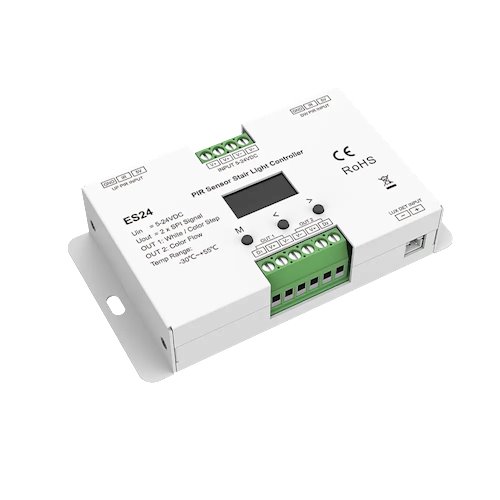

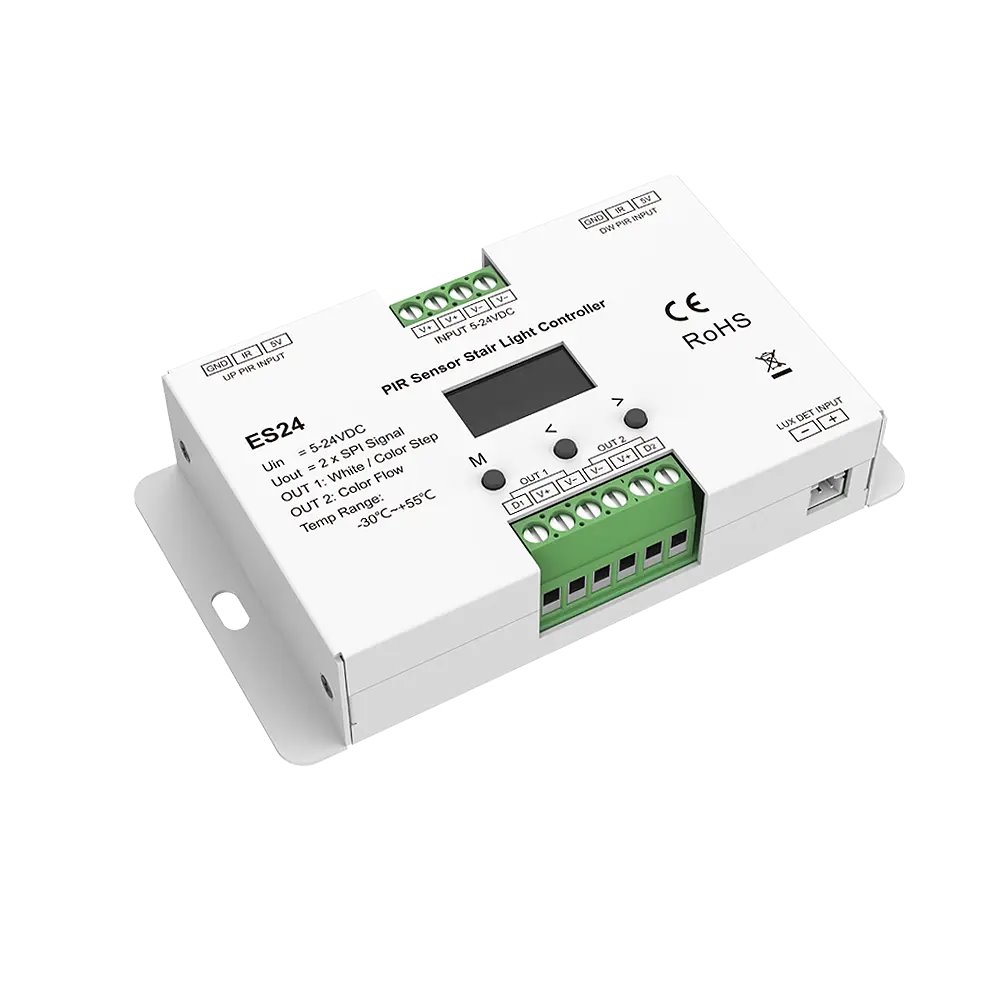

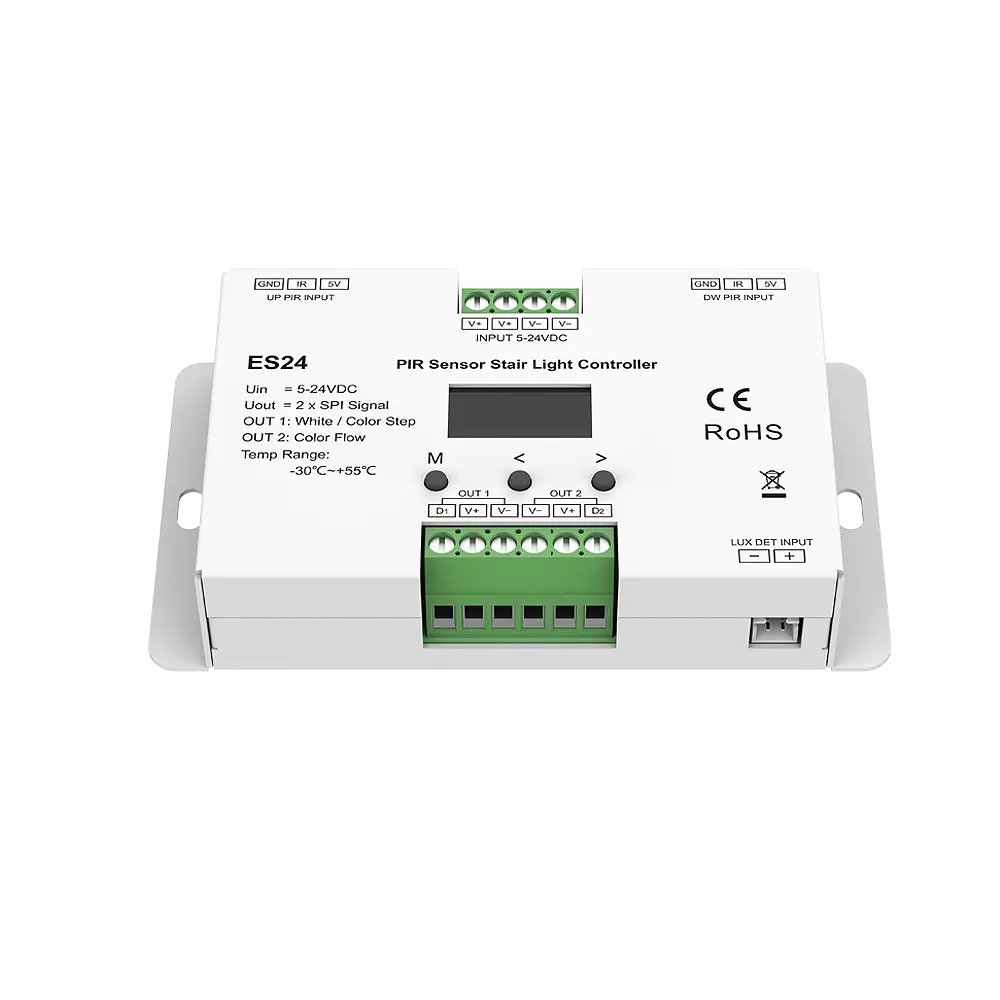

Na obudowie sterownika ES24 znajduje się czytelny wyświetlacz OLED oraz trzy przyciski konfiguracyjne. Umożliwiają one ustawienie wszystkich najważniejszych parametrów bez używania komputera lub aplikacji mobilnej. Na ekranie można sprawdzić między innymi aktualny tryb pracy, kierunek wyzwolenia, liczbę stopni, liczbę pikseli, poziom jasności oraz prędkość efektu.

Menu pozwala również wybrać typ układu scalonego zastosowanego w taśmie LED, kolejność kanałów kolorystycznych RGB, próg czujnika zmierzchu i czas opóźnienia wyłączenia. Po zakończeniu konfiguracji ustawienia są zapisywane w pamięci sterownika.

Regulowany czas wyłączenia

Po zakończeniu wykrywania ruchu sterownik może utrzymać oświetlenie przez wybrany czas. Dostępne wartości opóźnienia wyłączenia wynoszą 5, 10, 15, 20 lub 30 sekund, a także 1, 3, 5 albo 10 minut. Możliwe jest również anulowanie automatycznego wyłączenia.

Odpowiednio dobrany czas podtrzymania pozwala bezpiecznie przejść przez całe schody lub korytarz, zanim rozpocznie się animacja wygaszania. Ponowne wykrycie ruchu może uruchomić kolejną sekwencję zgodnie z kierunkiem wejścia użytkownika.

Obsługa wielu cyfrowych układów LED

Sterownik współpracuje z wieloma popularnymi układami cyfrowych taśm LED. Typ układu scalonego oraz kolejność kanałów kolorystycznych można ustawić bezpośrednio w menu urządzenia. Dostępne są warianty RGB, RBG, GRB, GBR, BRG oraz BGR.

Przed podłączeniem taśmy należy sprawdzić rodzaj zastosowanego układu cyfrowego, napięcie zasilania oraz sposób przesyłania sygnału. Nieprawidłowy wybór układu lub kolejności kanałów może powodować błędne kolory, brak reakcji albo niestabilne działanie oświetlenia.

Najważniejsze funkcje sterownika ES24

• automatyczne sterowanie cyfrowym oświetleniem schodowym
• obsługa schodów, korytarzy i ciągów komunikacyjnych
• dwa czujniki ruchu PIR znajdujące się w zestawie
• wykrywanie kierunku poruszania się użytkownika
• zasięg detekcji czujników do około 3 metrów
• kąt detekcji czujników około 30°
• zewnętrzna sonda zmierzchowa znajdująca się w zestawie
• regulowany próg działania czujnika zmierzchu
• obsługa od 8 do 72 stopni
• obsługa maksymalnie 720 pikseli LED
• dwie grupy wyjść sygnału SPI TTL
• możliwość sterowania kolorowymi stopniami LED
• możliwość sterowania jednokolorowymi stopniami przy użyciu modułów ES-F
• osobne wyjście do płynących efektów na cyfrowej taśmie LED
• sekwencyjne lub jednoczesne zapalanie oświetlenia
• sekwencyjne lub jednoczesne wygaszanie oświetlenia
• możliwość wyboru kierunku animacji
• wbudowane kolory i efekty dynamiczne
• regulacja jasności w 8 poziomach
• regulacja prędkości efektów w 8 poziomach
• możliwość zdefiniowania własnego koloru RGB
• regulowany czas opóźnienia wyłączenia
• obsługa wielu popularnych cyfrowych układów LED
• możliwość zmiany kolejności kanałów RGB
• czytelny wyświetlacz OLED
• konfiguracja za pomocą trzech przycisków na obudowie
• funkcja testowania kierunku zapalania w górę i w dół
• możliwość przywrócenia ustawień fabrycznych
• wejście DIS do zewnętrznego blokowania działania sterownika
• możliwość współpracy z zewnętrznym systemem sterowania
• opcjonalna obsługa kompatybilnego pilota radiowego

Tryby zapalania i wygaszania

• Sekwencyjne włączanie i sekwencyjne wyłączanie: kolejne stopnie zapalają się i gasną jeden po drugim.
• Sekwencyjne włączanie i jednoczesne wyłączanie: stopnie zapalają się kolejno, a następnie cała instalacja gaśnie jednocześnie.
• Jednoczesne włączanie i sekwencyjne wyłączanie: całe oświetlenie zapala się jednocześnie, a później wygasza stopień po stopniu.
• Jednoczesne włączanie i jednoczesne wyłączanie: całe oświetlenie jest uruchamiane i wyłączane w tym samym momencie.

Dostępne tryby kolorystyczne

• światło czerwone
• światło pomarańczowe
• światło żółte
• światło zielone
• światło cyjan
• światło niebieskie
• światło fioletowe
• światło białe
• sekwencja siedmiu kolorów i światła białego
• efekt pogoni za kolorami
• efekt płynnego zanikania i przenikania kolorów
• statyczny kolor definiowany przez użytkownika
• tryb ustawiany za pomocą opcjonalnego pilota RF

Kompatybilne układy cyfrowych taśm LED

TM1804, TM1812, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, WS2811, WS2812, TM1829, TM1914A, GW6205, GS8206, UCS5603, UCS2603, SM16714D, SM16703P

Parametry techniczne:

• model: ES24
• rodzaj urządzenia: cyfrowy sterownik schodowy i korytarzowy
• rodzaj obsługiwanego oświetlenia: cyfrowe taśmy i moduły LED SPI
• napięcie zasilania: 5–24 V DC
• maksymalny prąd wejściowy: 20 A
• zakres mocy obciążenia: 100–480 W, zależnie od napięcia zasilania
• rodzaj sygnału wyjściowego: 2 × SPI TTL
• liczba obsługiwanych stopni: 8–72
• domyślna liczba stopni: 24
• maksymalna liczba pikseli: 720
• liczba pikseli na jeden kolorowy stopień: 1–90
• liczba wejść sterujących: 3
• wejścia czujników: UP i DOWN
• dodatkowe wejście: DIS
• napięcie sygnału wyzwalającego czujników: 5 V
• zasięg detekcji czujników PIR: do 3 m
• kąt detekcji czujników PIR: około 30° ±10°
• progi czujnika zmierzchu: 10, 30, 50, 100, 150 i 200 lx lub OFF
• regulacja jasności: 8 poziomów
• regulacja prędkości: 8 poziomów
• wyświetlacz: OLED
• liczba przycisków konfiguracyjnych: 3
• temperatura pracy: od -30°C do +55°C
• maksymalna temperatura obudowy: +85°C
• stopień ochrony: IP20
• sposób montażu sterownika: nawierzchniowy

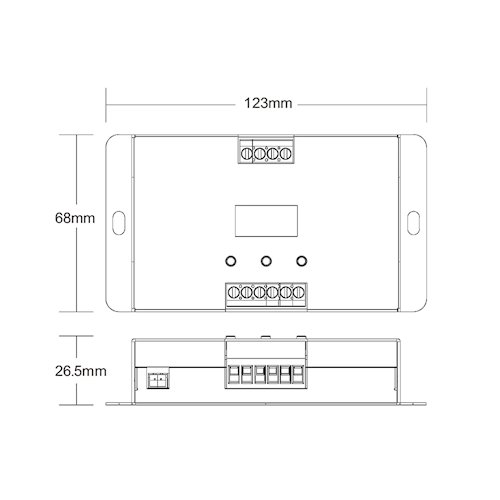

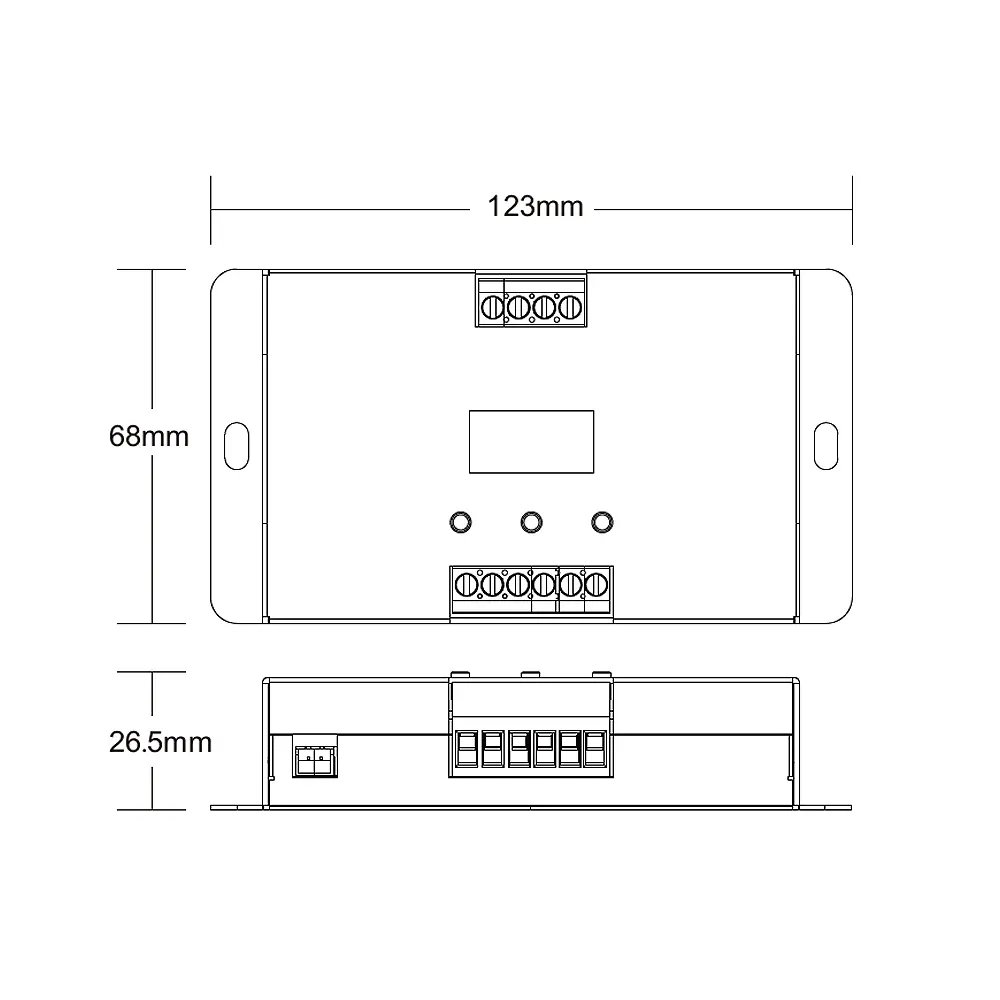

• wymiary sterownika: 123 × 68 × 26,5 mm
• średnica zewnętrzna czujnika: około 26 mm
• średnica otworu montażowego czujnika: około 20 mm
• długość czujnika: około 16 mm
• certyfikaty i zgodność: CE, RoHS

Zawartość zestawu

• sterownik schodowy cyfrowy ES24 – 1 szt.
• czujnik ruchu PIR – 2 szt.
• sonda zmierzchowa – 1 szt.
• przewód do podłączenia czujnika PIR o długości 5 m – 2 szt.

Konfiguracja liczby stopni i pikseli

1. Krótko naciśnij przycisk „M”, aby wejść do ustawień parametrów roboczych.
2. Kolejnymi naciśnięciami przycisku „M” wybierz parametr liczby stopni.
3. Za pomocą przycisków „<” i „>” ustaw liczbę od 8 do 72.
4. W przypadku kolorowych stopni ustaw liczbę pikseli przypadających na jeden stopień.
5. Sprawdź, czy iloczyn liczby stopni i liczby pikseli na stopień nie przekracza 720.
6. Ustaw całkowitą liczbę pikseli dla kanału odpowiedzialnego za płynący efekt świetlny.
7. Przytrzymaj przycisk „M” lub odczekaj około 15 sekund, aby opuścić menu.

Konfiguracja czujnika zmierzchu

1. Przytrzymaj przycisk „M” przez około 2 sekundy, aby otworzyć ustawienia systemowe.
2. Przejdź do parametru „LuxSet”.
3. Wybierz próg 10, 30, 50, 100, 150 albo 200 lx.
4. Wybierz ustawienie „OFF”, gdy sterownik ma reagować na ruch niezależnie od jasności otoczenia.
5. Umieść sondę zmierzchową w odsłoniętym miejscu, w którym nie będzie zasłaniana przez elementy zabudowy.

Ustawienie czasu wyłączenia

1. Przytrzymaj przycisk „M” przez około 2 sekundy.
2. Przejdź do parametru opóźnienia wyłączenia „OFF delay”.
3. Wybierz czas 5, 10, 15, 20 lub 30 sekund albo 1, 3, 5 lub 10 minut.
4. Wybierz opcję anulowania, jeśli automatyczne wyłączanie nie ma być stosowane.
5. Przytrzymaj przycisk „M” lub odczekaj 15 sekund, aby zapisać ustawienie i opuścić menu.

Test kierunku oświetlenia

1. Przytrzymaj jednocześnie przyciski „M” oraz „>” przez około 2 sekundy, aby uruchomić test kierunku w górę.
2. Sprawdź, czy kolejne stopnie lub piksele zapalają się od dołu do góry.
3. Przytrzymaj jednocześnie przyciski „M” oraz „<” przez około 2 sekundy, aby uruchomić test kierunku w dół.
4. Jeśli kierunki są odwrócone, zamień przypisanie czujników UP i DOWN albo skoryguj ustawienia instalacji.

Przywracanie ustawień fabrycznych

Przytrzymaj jednocześnie przyciski „<” oraz „>” przez około 5 sekund. Sterownik przywróci domyślne parametry, a następnie wyświetli ekran wyboru języka. Za pomocą przycisków strzałek wybierz dostępny język i zatwierdź ustawienie przyciskiem „M”.

Zalecenia montażowe czujników PIR

• czujniki najlepiej montować na ścianie przy początku i końcu schodów
• zalecana wysokość montażu na ścianie wynosi około 1–1,5 m
• przy montażu sufitowym wysokość nie powinna przekraczać 3 m
• czujników nie należy kierować bezpośrednio w stronę okien ani światła słonecznego
• należy unikać montażu obok grzejników, klimatyzatorów, lodówek i urządzeń wytwarzających gorącą parę
• w obszarze detekcji nie powinny znajdować się duże meble ani inne przeszkody zasłaniające użytkownika
• czujniki należy instalować wewnątrz suchych pomieszczeń
• przewody czujników należy prowadzić z dala od przewodów sieciowych i źródeł zakłóceń
