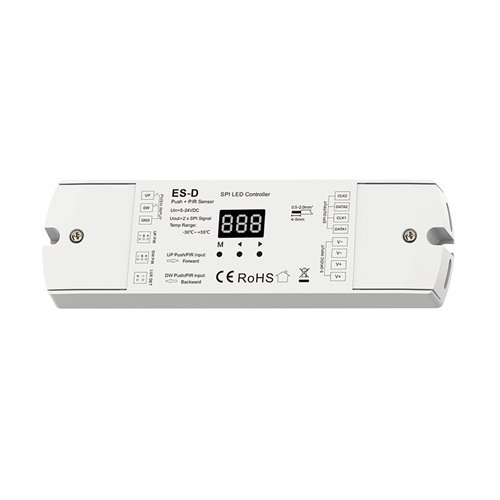

Sterownik LED schodowy Digital ES-D z czujnikami ruchu

Sterownik schodowy LED cyfrowy ES-D z czujnikami ruchu i czujnikiem światła dziennego

Sterownik LED schodowy Digital ES-D to profesjonalny kontroler SPI przeznaczony do cyfrowych taśm LED Mono, RGB oraz RGBW. Umożliwia tworzenie efektownych animacji świetlnych na schodach, korytarzach i ciągach komunikacyjnych. Dzięki dwóm czujnikom PIR oświetlenie może uruchamiać się automatycznie od dołu lub od góry schodów, dokładnie z tej strony, z której wykryty został ruch. Model ES-D obsługuje cyfrowe taśmy LED z sygnałem SPI TTL i pozwala sterować maksymalnie 960 pikselami. Sterownik posiada dwa wyjścia sygnałowe SPI DATA + CLK, dzięki czemu współpracuje zarówno z taśmami jedno-, jak i dwuprzewodowymi. W przypadku taśm z jednym przewodem sterującym sygnały DATA i CLK są takie same, co umożliwia podłączenie większej liczby odcinków taśmy LED.

Kontroler współpracuje z wieloma popularnymi układami cyfrowymi, m.in. WS2811, WS2812, WS2813, WS2815, SK6812, SK6813, TM1803, TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, SM16703P, TM1814B, TM1914A, GS8206, GW6205, LPD6803, LPD8806, WS2801, P9813, SK9822 oraz innymi układami LED pixel.

Sterownik schodowy ES-D - efekty świetlne na schodach

Sterownik Digital ES-D umożliwia pracę w czterech trybach wyjściowych: Color Flow, White Flow, Color Step oraz White Step. Pozwala to uzyskać zarówno płynne efekty przepływającego światła, jak i efekt stopniowego zapalania kolejnych stopni. W zależności od wybranego trybu taśma LED może świecić jako ciągła linia świetlna lub jako osobne odcinki przypisane do poszczególnych stopni.

W trybie przepływu światła można ustawić długość taśmy w zakresie od 32 do 960 pikseli. W trybie schodowym sterownik pozwala ustawić liczbę stopni od 8 do 99 oraz liczbę pikseli przypadających na każdy stopień od 2 do 99, przy czym łączna liczba pikseli nie może przekroczyć 960.

Czujniki ruchu PIR i automatyczne działanie oświetlenia

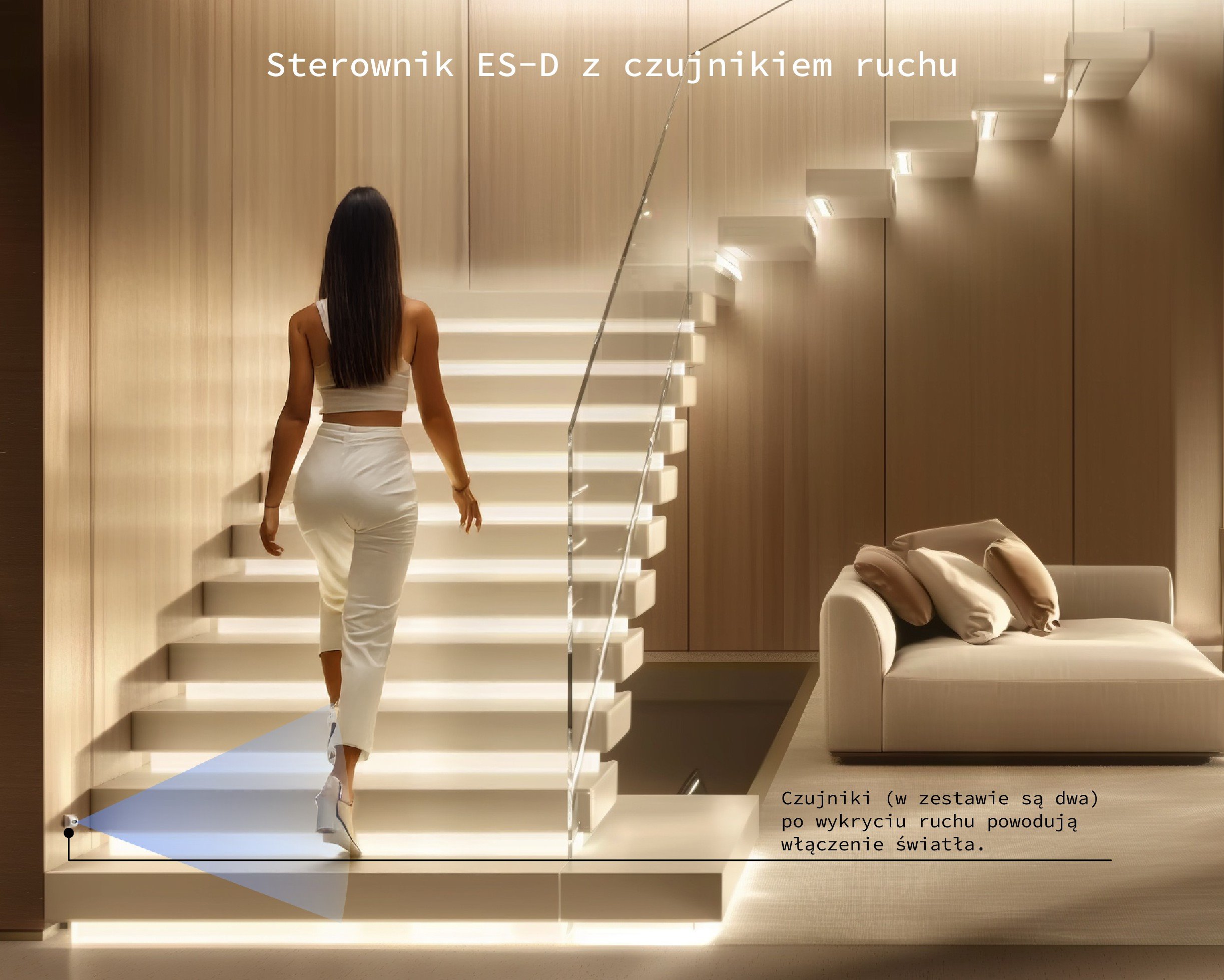

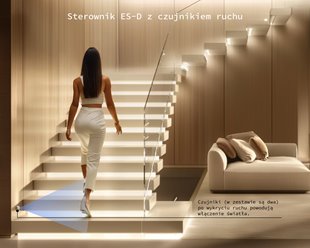

W zestawie ze sterownikiem znajdują się dwa czujniki ruchu PIR, które można zamontować na dole i na górze schodów. Po wykryciu ruchu sterownik automatycznie uruchamia animację świetlną w odpowiednim kierunku. Czujnik UP odpowiada za włączanie światła od początku instalacji, natomiast czujnik DW za uruchamianie animacji w kierunku przeciwnym.

Czujniki PIR posiadają zasięg detekcji do około 3 metrów oraz kąt detekcji 30° ±10°. Zalecany montaż ścienny czujnika to wysokość około 1-1,5 m, a przy montażu sufitowym wysokość nie powinna przekraczać 3 m. W zestawie znajdują się również przewody przedłużające do czujników PIR o długości 5 m.

Sterownik schodowy z czujnikiem zmierzchu

Digital ES-D wyposażony jest w czujnik światła dziennego, który pozwala ograniczyć działanie oświetlenia tylko do warunków słabego oświetlenia lub nocy. Próg detekcji światła można ustawić na jednym z kilku poziomów: 10 lx, 30 lx, 50 lx, 100 lx, 150 lx lub 200 lx. Funkcję czujnika zmierzchu można również wyłączyć, ustawiając tryb LoF.

Po aktywowaniu detekcji światła sterownik uruchomi oświetlenie po wykryciu ruchu tylko wtedy, gdy poziom jasności otoczenia będzie niższy niż ustawiony próg. To praktyczne rozwiązanie pozwala ograniczyć zużycie energii i zapobiega niepotrzebnemu włączaniu taśmy LED w ciągu dnia.

Regulacja jasności, prędkości i czasu świecenia

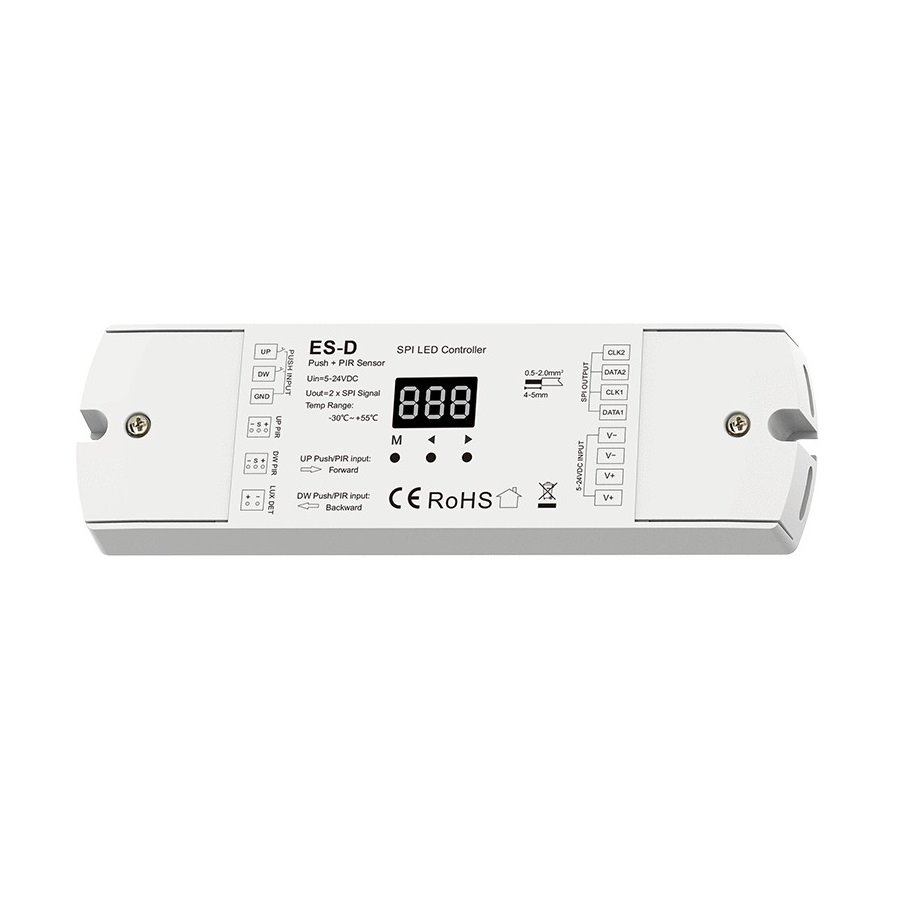

Sterownik LED schodowy ES-D posiada czytelny wyświetlacz cyfrowy oraz przyciski konfiguracyjne, które umożliwiają wygodne ustawienie parametrów pracy. Użytkownik może regulować jasność, prędkość animacji, czas opóźnienia wyłączenia, typ taśmy, liczbę pikseli, liczbę stopni, kolejność kolorów RGB/RGBW oraz sposób włączania i wygaszania światła.

Jasność można regulować w zakresie 10-100%, a prędkość efektów świetlnych w 8 poziomach. Czas opóźnienia wyłączenia po wykryciu ruchu można ustawić na: 5 s, 10 s, 30 s, 1 min, 3 min, 5 min, 10 min, 30 min lub 60 min. Dostępna jest również opcja anulowania automatycznego wyłączenia.

Tryby włączania i wygaszania światła

Digital ES-D pozwala dopasować sposób działania oświetlenia do charakteru instalacji. Światło może włączać się sekwencyjnie od początku do końca lub synchronicznie na całej długości taśmy. Wygaszanie może odbywać się sekwencyjnie w tym samym kierunku, sekwencyjnie w kierunku odwrotnym albo jednocześnie na całym odcinku.

• sekwencyjne włączanie światła
• synchroniczne włączanie światła
• sekwencyjne wygaszanie światła
• wygaszanie w odwrotnej kolejności
• synchroniczne wyłączanie całej taśmy

Sterowanie przyciskami dzwonkowymi

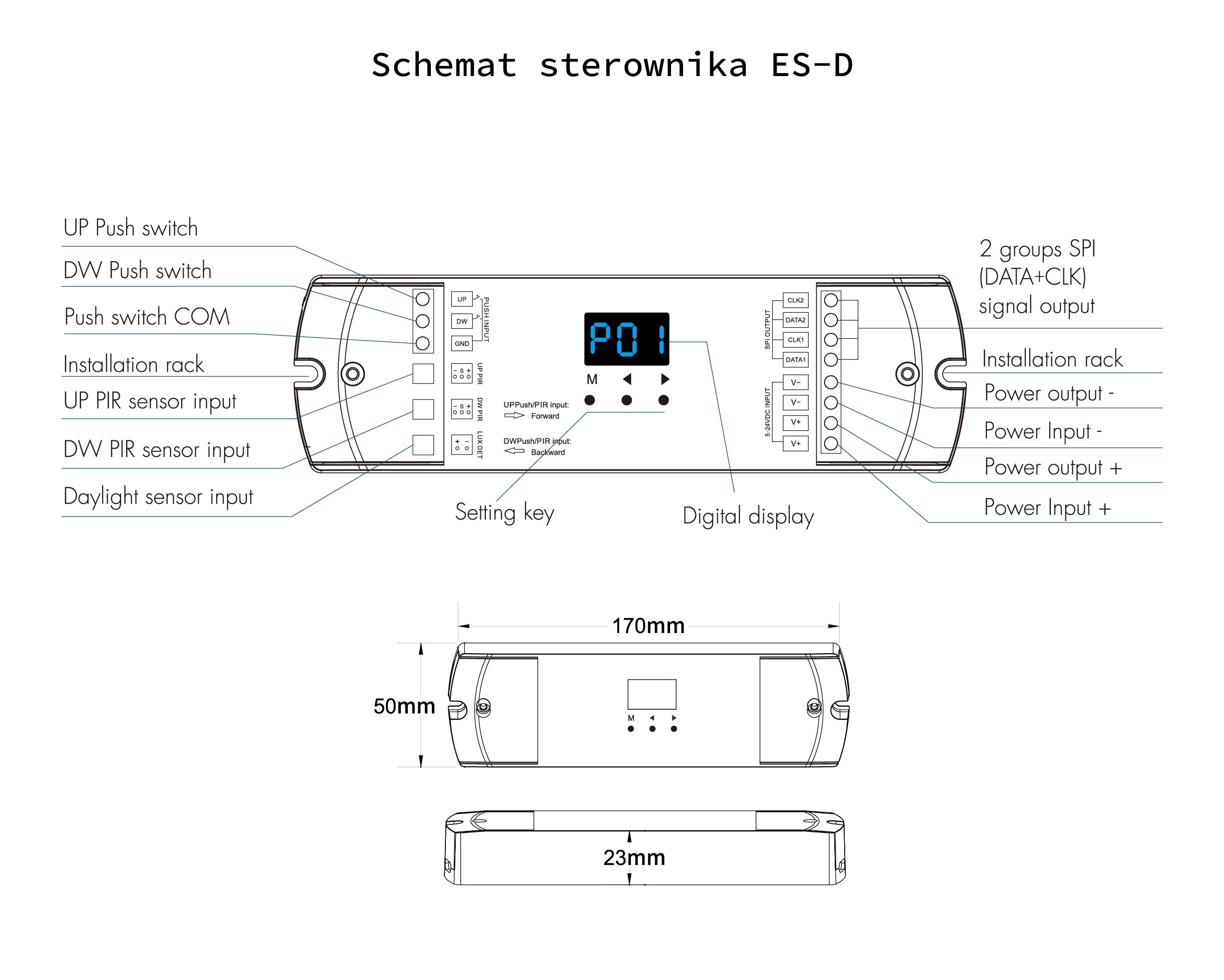

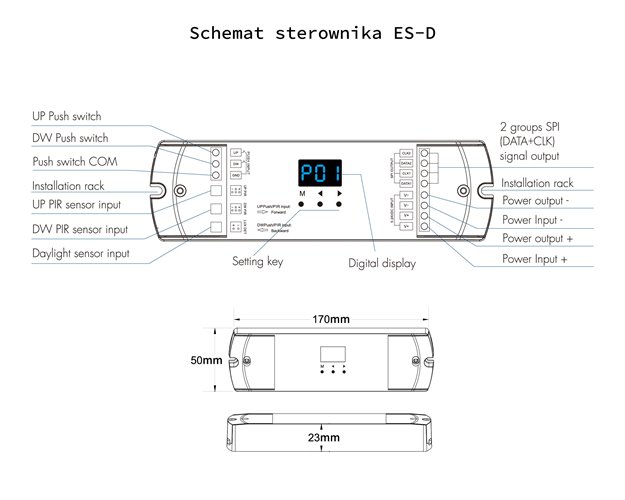

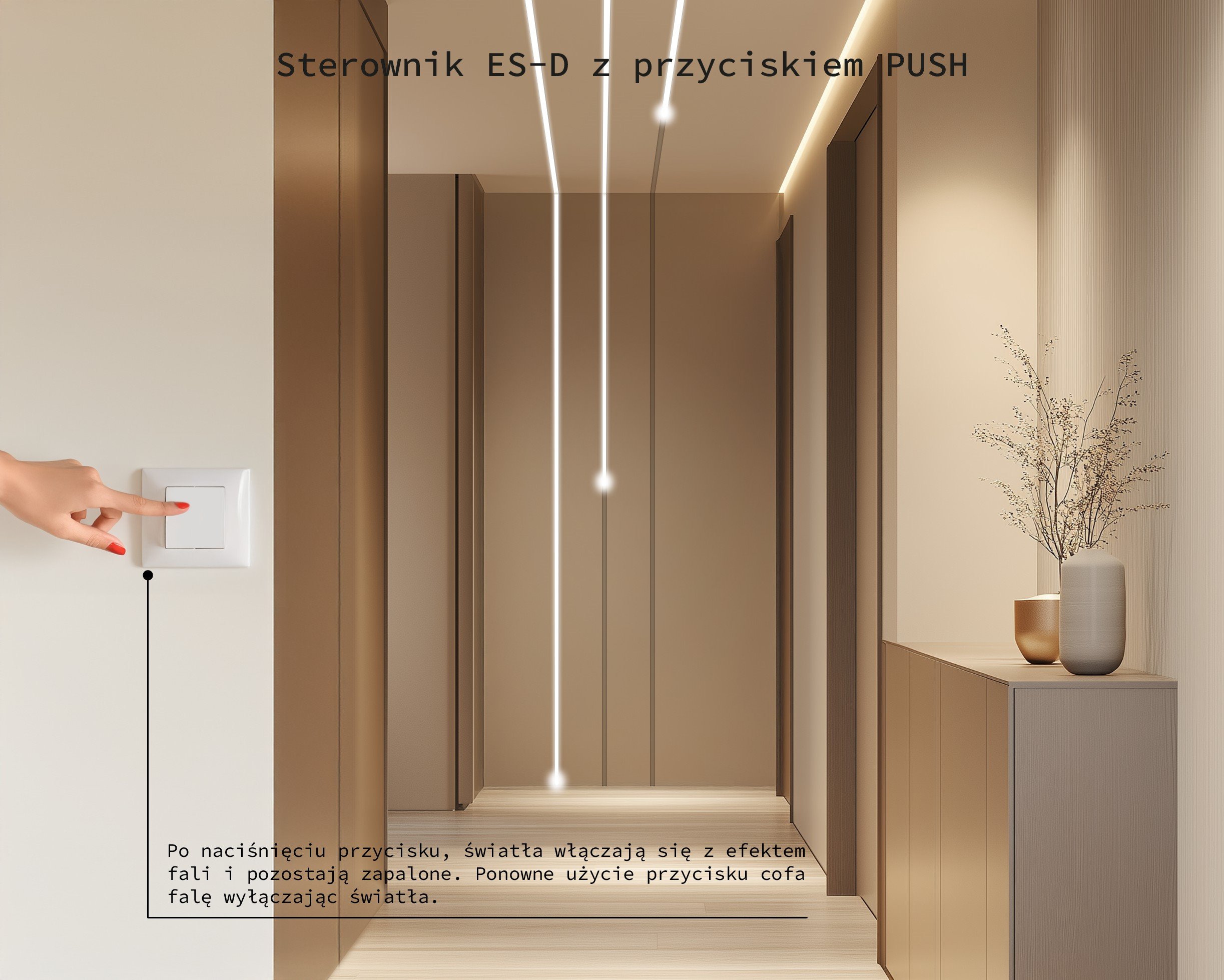

Sterownik ES-D obsługuje nie tylko czujniki PIR, ale również dwa wejścia na przyciski monostabilne. Przyciski można zamontować na dole i na górze schodów, aby ręcznie włączać lub wyłączać oświetlenie. Krótkie naciśnięcie przycisku uruchamia lub wyłącza światło, natomiast dłuższe przytrzymanie przycisku UP umożliwia regulację jasności.

Efekty kolorystyczne i konfiguracja taśmy LED

W trybach kolorowych sterownik oferuje wybór wielu kolorów i efektów zmiany światła. Dostępne są m.in. kolory podstawowe, mieszane oraz tryb użytkownika z indywidualną regulacją kanałów R, G, B i W. Dla taśm RGB dostępna jest korekta kolejności kolorów: RGB, RBG, GRB, GBR, BRG, BGR, co pozwala dopasować sterownik do konkretnego modelu taśmy LED.

Dla taśm RGBW możliwy jest wybór kolejności kanałów RGBW lub WRGB. Użytkownik może również ustawić typ zastosowanego układu IC, dzięki czemu sterownik współpracuje z wieloma rodzajami cyfrowych taśm LED dostępnych na rynku.

Zawartość zestawu

• Sterownik LED Digital ES-D - 1 szt.
• Czujnik światła dziennego - 1 szt. z przewodem 30 cm
• Czujnik PIR - 2 szt.
• Przedłużacz do czujnika PIR - 2 szt. po 5 m
• Instrukcja obsługi - 1 szt.

Parametry techniczne:

• Model: ES-D
• Typ: sterownik schodowy SPI do cyfrowych taśm LED
• Napięcie zasilania: 5-24V DC
• Maksymalny prąd wejściowy: 10A
• Sygnał wyjściowy: 2 x SPI TTL
• Wyjścia sygnałowe: DATA + CLK
• Maksymalna liczba pikseli: 960
• Obsługiwane taśmy: RGB, RGBW, białe taśmy LED pixel
• Tryby pracy: Color Flow, White Flow, Color Step, White Step
• Wejścia sterujące: 2 x PIR + 2 x przycisk monostabilny
• Czujnik zmierzchu: TAK, 6 poziomów + OFF
• Progi czujnika światła: 10 lx, 30 lx, 50 lx, 100 lx, 150 lx, 200 lx
• Zasięg czujnika PIR: do 3 m
• Kąt detekcji PIR: 30° ±10°
• Regulacja jasności: 10-100%
• Regulacja prędkości efektu: 8 poziomów
• Regulacja czasu opóźnienia wyłączenia: 5 s - 60 min
• Temperatura pracy: -20°C ~ +55°C
• Maksymalna temperatura obudowy Tc: +60°C
• Stopień ochrony: IP20
• Wymiary sterownika: 170 x 50 x 23 mm
• Certyfikaty: CE, RoHS, FCC, UL
