Sterownik schodowy Fala 28-kanałów z czujkami ruchu

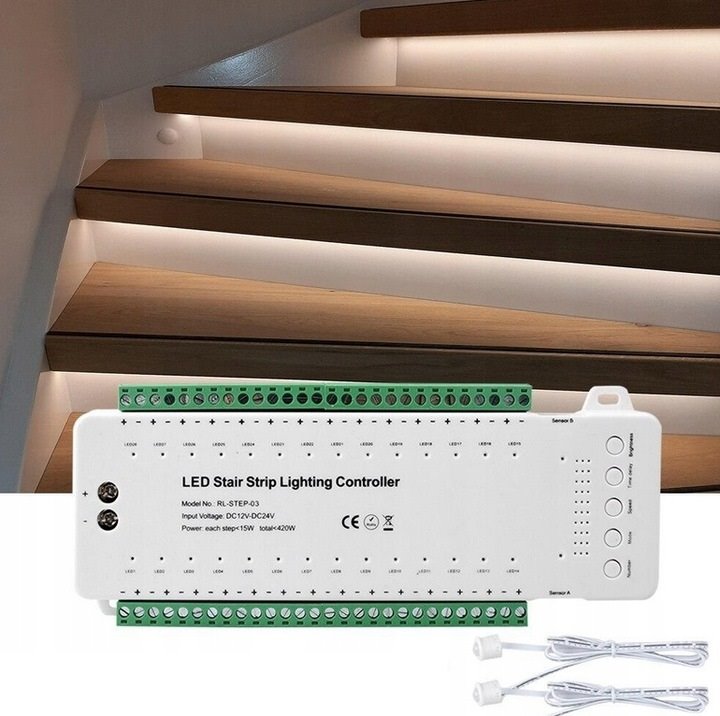

Sterownik schodowy Fala RL-STEP-03 z czujnikami ruchu - 28 kanałów

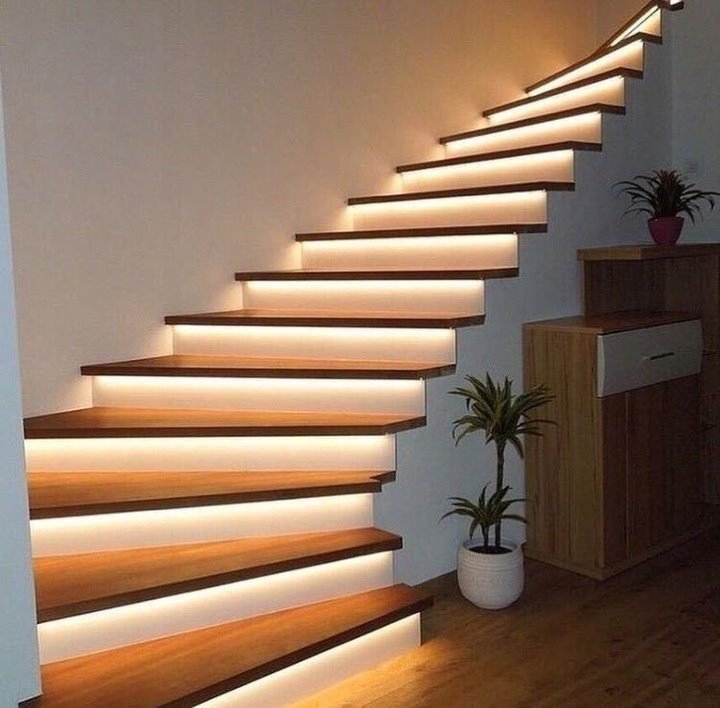

Sterownik schodowy RL-STEP-03 z czujnikami ruchu to inteligentntny kontroler, który umożliwia kaskadowe włączanie świateł schodowych. Podłączymy do niego taśmy LED znajdujące się w stopniach schodowych, a także oprawy schodowe, które są umieszczone obok stopni. Sterownik schodowy Fala RL-STEP-03 został wyposażony w dwie czujki ruchu, które w pełni zautomatyzują proces włączania naszego oświetlenia. Dodatkowo nasz sterownik bardzo płynnie włącza światło, a cały proces odbywa się stopniowo z efektem rozjaśnienia i przyciemnienia.

Odległość od sterownika do czujników zwiększysz do 5 metrów przy pomocy dedykowanego przedłużacza:
Przewód do czujników RL-STEP - 5 metrów

Sterownik schodowy Fala RL-STEP-03 - możliwości

• Kaskadowe (kolejne) i płynne zapalanie się i gaszenie świateł schodowych
• 28 kanałów - możliwość podłączenia aż 28 indywidualnych lampek schodowych
• Możliwość ustawienia szybkości zaświecania kolejnych świateł
• Możliwość ustawienia opóźnienia wyłączenia oświetlenia
• Możliwość ustawienia jasności świecenia (10%-20%-30%-40%-50%-60%-70%-80%-90%-100%)

Ustawienia funkcji sterownika RL-STEP-03

Ustawienie ilości podłączonych świateł schodowych

Sterownik schodowy Fala RL-STEP-03 może obsłużyć do 28 indywidualnych lampek schodowych. Aby wejść w ustawienia ilości podłączonych lampek należy  przytrzymać przycisk "Number", a następnie poprzez jego krótkie naciśnięcia dodawać kolejne stopnie. Kolejne długie naciśnięcie przycisku "Number" spowoduje zapamiętanie ustawień. Każdy ze stopni oznaczony jest niebieską diodą na sterowniku.

Prędkość włączania się kolejnych lampek schodowych

Kontroler schodowy RL-STEP-03 ma możliwość ustawienia jednej z 10 prędkości zapalania się kolejnych świateł schodowych. Poprzez krótkie naciśnięcie przycisku "Speed" przechodzimy do następnej prędkości. Prędkość oznaczona jest ilością zapalonych czerwonych diod na sterowniku.

• - Prędkość: 1 - 150ms - 1 czerwona dioda
• - Prędkość: 2 - 250ms - 2 czerwone diody
• - Prędkość: 3 - 350ms - 3 czerwone diody
• - Prędkość: 4 - 450ms - 4 czerwone diody
• - Prędkość: 5 - 550ms - 5 czerwonych diod
• - Prędkość: 6 - 650ms - 6 czerwonych diod
• - Prędkość: 7 - 750ms - 7 czerwonych diod
• - Prędkość: 8 - 850ms - 8 czerwonych diod
• - Prędkość: 9 - 1000ms - 9 czerwonych diod
• - Prędkość: 10 - 1200ms - 9 czerwonych diod

​Ustawienie całkowitego czasu do wyłączenia się lampek schodowych

W sterowniku schodowym RL-STEP-03 mamy możliwość ustawienia całkowitego czasu wyłączenia się wszystkich lampek schodowych. Przy pomocy przycisku "Delay" możemy ustawić 1 z 10 czasów po których wyłączy się nasze światło. Wybrany tryb sygnalizuje ilość zapalonych niebieskich diod na sterowniku.​

• - 2 sekundy - 1 dioda
• - 4 sekundy - 2 diody
• - 6 sekund - 3 diody
• - 8 sekund - 4 diody
• - 10 sekund - 5 diod
• - 15 sekund - 6 diod
• - 20 sekund - 7 diod
• - 25 sekund - 8 diod
• - 30 sekund - 9 diod
• - 60 sekund - 10 diod

Możliwość ustawienia jasności świateł

Przycisk "Brightness" w sterowniku daje nam możliwość ustawienia jasności świecenia podłączonych do sterownika lampek schodowych. Poprzez naciśnięcie przycisku możemy przechodzić przez aż 4 tryby jasności światła: 25%, 50%, 75%, 100%.

Sterownik schodowy 28 kanałów z czujnikami ruchu

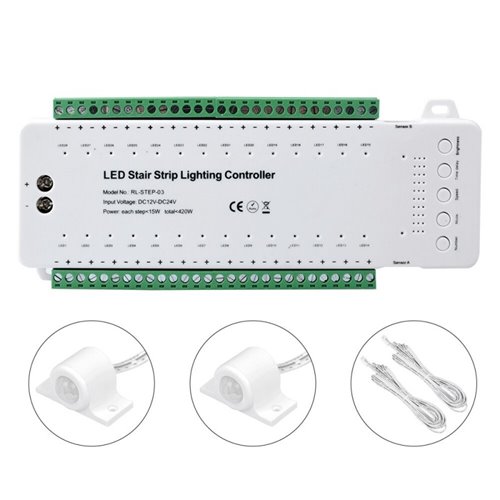

Sterownik schodowy Fala RL-STEP-03 w zestawie posiada dwa czujniki PIR na przewodach, które umieszczamy na początku i końcu klatki schodowej. W momencie kiedy jedna z czujek wykryje ruch (wchodzimy lub schodzimy) zapalanie oświetlenia odbywa się kolejno od pierwszego światła do ostatniego lub od ostatniego do pierwszego, w zależności która czujka wykryje ruch. Czujki ruchu możemy zamontować nawierzchniowo, lub wpuścić w stopnie schodowe.

Automat schodowy 28-kanałów RL-STEP-03 - podłączenie

Sterownik schodowy RL-STEP-03przeznaczony jest do pracy z oświetleniem LED zasilanym prądem o bezpiecznym napięciu 12V lub 24V. Możemy podłączyć do niego aż 28 indywidualnych źródeł światła o maksymalnej wspólnej mocy 240W (max. 8,5W jedna lampka). Sterownik schodowy Fala RL-STEP-03 podłączamy po zasilaczu, a bezpośrednio do kontrolera instalujemy każdą z lampek naszej instalacji oświetlenia schodowego.
