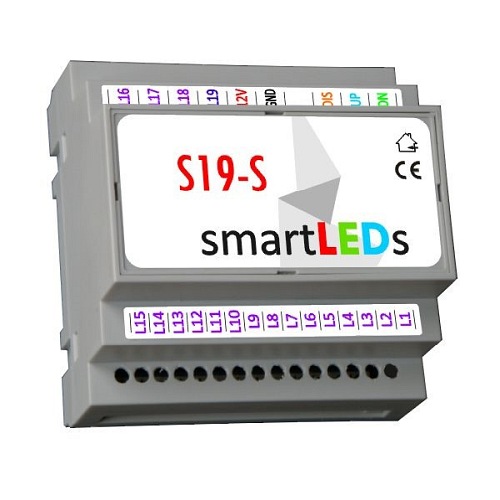

Sterownik schodowy LED S19 Standard z efektem fali świetlnej
Automat schodowy S19 Standard przeznaczony jest do efektownego sterowania wielopunktowym oświetleniem LED 12V/24V. Podłączymy do niego taśmy LED lub oprawki schodowe, które posłużą do oświetlenia schodów, ścieżek, podjazdów, czy parkingów. Sterownik schodowy LED S19 Standard ma możliwość podziału oświetlenia od 3 do 19 grup, które będą kolejno włączane i wyłączane. W wersji standard mamy również wbudowany konfigurator 3 parametrów pracy sterownika. Inteligentny automat schodowy LED S19-S pełni funkcję automatycznego włącznika oświetlenia na określony czas. Sterownik realizuje efekt fali świetlnej LED, tzn. kolejnego i płynnego włączania poszczególnych podłączonych grup oświetlenia.
Efektowna, płynna fala świetlna LED
- Efekt „rozmycia”: przesunięcie i nakładanie się w czasie rozjaśniania/ściemniania kolejnych lamp (kolejne lampy zaczynają rozpalać się, gdy poprzednie jeszcze nie osiągnęły maksymalnej jasności)
- Kolejne zapalanie oraz gaszenie: lampa po lampie, ze stałym krokiem
- Płynność zapalania/gaszenia: stopniowe rozjaśnianie lub ściemnianie każdej lampy
Najważniejsze funkcje sterownika schodowego S19 Standard:
- Funkcja włącznika pełnego oświetlenia na określony czas
- Funkcja fali świetlnej
- Funkcja podświetlenia lamp w stanie czuwania po zmierzchu na 2% maksymalnej jasności
- Funkcja świecenia stałego (z użyciem dowolnych wyłączników)
- Funkcja przedłużenia świecenia
- Funkcja blokowania świecenia w dzień przez zewnętrzny automat zmierzchowy lub programowalny zegar astronomiczny (brak w zestawie).
Automat schodowy LED S19 STANDARD - działanie
W czasie oczekiwania sterownik S19 Standard realizuje (obligatoryjnie) delikatne podświetlenie lamp o wartości 2% maksymalnej jasności. Po pojawieniu się osoby na schodach i wykryciu jej przez czujnik ruchu (Alfa lub Delta) sterownik przechodzi do stanu aktywnego, w którym występują fazy: zapalania, świecenia i gaszenia podłączonego oświetlenia. Pełne oświetlenie jest włączane kolejno, grupa po grupie (fala świetlna) zgodnie z kierunkiem poruszania się po schodach, a po czasie określonym przez parametr Czas świecenia jest kolejno przygaszane do wartości 2% jasności, w kierunku zgodnym do kierunku zapalania. W przypadku lamp ściemnialnych włączanie i gaszenie każdej lampy odbywa się płynnie (stopniowa zmiana jasności), a w przypadku lamp nieściemnialnych – skokowo. Funkcja ostrzegania przed zgaszeniem świateł jest niedostępna. Blokowanie działania sterownika w dzień może odbywać się przez zewnętrzny automat zmierzchowy lub programowalny zegar astronomiczny (brak w zestawie). Sterownik schodowy LED S19 Standard to ekonomiczna wersja sterownika S19-P (Premium).
S19 Standard - Parametry techniczne
- Obciążenie prądowe wyjść: 19 x 2A
- Duża sterowana moc wyjściowa: 19 x 48W (przy 24V zasilania lamp)
- Dwa wejścia sterujące UP i DN, aktywowane ręcznie (dowolne łączniki bezpotencjałowe typu przycisk), automatycznie (np. 2 czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub w sposób mieszany.
- Wejście DIS do podłączenia zewnętrznego automatu zmierzchowego lub programowalnego zegara astronomicznego.
- Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)
- Dopracowany algorytm gwarantujący prawidłowość działania niezależnie od sposobu aktywacji sterownika (czujniki ruchu, przyciski itp.), liczby osób poruszających się po schodach i kierunku ich ruchu
- Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe.
Sterownik schodowy S19 wersja Standard - konfigurator
Automat schodowy S19-S posiada prosty konfigurator, umożliwiający zmianę 3 parametrów konfiguracyjnych:
- Liczba lamp (3-19)
- Ściemnialność lamp (TAK, NIE)
- Czas świecenia (0s-240s).
Pozostałe parametry działania sterownika S19-S są przyjęte optymalnie dla większości zastosowań: Czas zapalania = 6s; Czas gaszenia = 9s; Kierunek gaszenia = ZGODNY; Jasność = 100%; Podświetlenie = 2%; Lampa Master = NIE; Liczba ostrzeżeń = 0; Typ kroku = STAŁY; Płynność = 5; Poziom aktywny = ZERO; Wejście DIS = BLOKUJ. W modelu Standard nie ma możliwości zmiany wartości tych parametrów.
