Sterownik schodowy LED S2 Premium - równocześnie

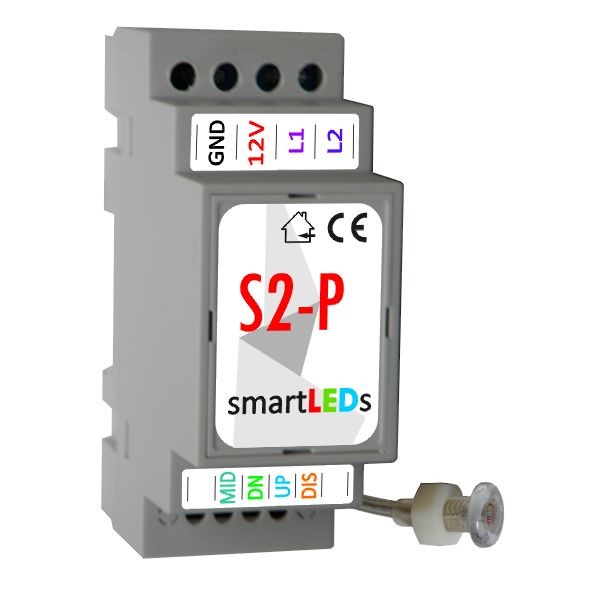

Sterownik schodowy LED S2-P z wyłącznikiem zmierzchowym

Inteligentny sterownik schodowy LED S2 Premium przeznaczony do sterowania oświetleniem LED 12V i 24V. Najczęściej wykorzystywany jest przy oświetleniu klatek schodowych, ścieżek, podjazdów czy parkingów. Kontroler został wyposażony we wbudowany wyłącznik zmierzchowy (możliwość podłączenia sondy światła) oraz konfigurator aż 17 parametrów sterownika. Ma możliwość sterowania dwoma grupami lamp i równoczesnego włączania i wyłączania ich oświetlenia. Sterownik LED Standard S2-P najczęściej wykorzystywany jest jako automat schodowy z funkcją podświetlenia poręczy lub oświetlenia ogólnego. Sterownik LED S2 Premium realizuje funkcję równoczesnego włączania oświetlenia na określony czas, z możliwością ostrzegania przed zgaszeniem świateł oraz opcją przedłużenia świecenia. Umożliwia także podświetlenie w stanie czuwania.

Automat schodowy S2-P Premium - działanie

Sterownik schodowy S2-P steruje dwoma wyjściami L1 i L2, gdzie L1 służy do sterowania oświetleniem poszczególnych stopni schodowych, a L2 zwykle pełni funkcję lampy Master (do oświetlenia ogólnego lub poręczy). Lampa Master (L2) jest włączana przed lub razem z grupą lamp L1, a gaszona jako ostatnia. Przy odpowiednim ustawieniu parametrów konfiguracyjnych wyjścia  L1 i L2 mogą one pracować łącznie lub w trybie mini fali świetlnej.  W opcji łącznej obie grupy oświetlenia L1 i L2 są włączane i wyłączane razem, a w trybie mini fali świetlnej  – kolejno (tryb stosowany np. przy schodach dwubiegowych, grupy oświetlenia nr 1 i nr 2 odpowiadają odpowiednio 1. i 2. poziomowi schodów). Po zmierzchu, w stanie czuwania, lampy mogą być zgaszone lub delikatnie podświetlone. Po pojawieniu się osoby na schodach sterownik przechodzi w stan aktywny i włącza oświetlenie lamp w ramach każdej z dwóch grup równocześnie. Po ustalonym czasie świecenia oświetlenie jest automatycznie wyłączane lub przygaszane  do ustalonej wartości podświetlenia. W przypadku lamp ściemnialnych włączanie i wyłączanie każdej lampy odbywa się płynnie (z możliwością regulacji płynności w 7-stopniowej skali), a w przypadku lamp nieściemnialnych – skokowo. Dostępna jest funkcja ostrzegania przed zgaszeniem świateł. Po podłączeniu opcjonalnej sondy światła (brak w zestawie) działanie sterownika może być blokowane w dzień przez wbudowany wyłącznik zmierzchowy (lampy są wtedy zgaszone).

Sterownik schodowy LED S2-P (model Premium) - właściwości

Automat schodowy S2-P Premium umożliwia pełnienie przez oświetlenie schodów funkcji użytkowych oraz dekoracyjnych. Do kontrolera można podłączyć równolegle praktycznie dowolną liczbę przycisków lub czujników ruchu ALFA lub czujników ruchu DELTA i sterować oświetleniem LED na wielopoziomowych klatkach schodowych.

• Obciążenie prądowe wyjść: 8A (L1)  +  2A (L2)

• Duża sterowana moc wyjściowa: 240W (przy 24VDC zasilania lamp)

• Trzy wejścia sterujące UP, DN i MID, aktywowane ręcznie (dowolne łączniki bezpotencjałowe typu przycisk), automatycznie (np. czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub w sposób mieszany.

• Wejście DIS do podłączenia  sondy światła (ewentualnie programowalnego zegara astronomicznego)

• Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)

• Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe

Inteligentny sterownik S2-P Równocześnie - konfigurator

Sterownik schodowy S2-P (model Premium) wyposażony został w rozbudowany konfigurator, który umożliwia dopasowanie działania do potrzeb użytkownika poprzez zmianę (wstępnie ustawionych) 17 parametrów konfiguracyjnych. Przykładowo, możliwe jest: (1) zmiana podświetlenia w stanie spoczynku lub wyłączenie podświetlenia poprzez zmianę parametrów Podświetlenie i/lub Podświetlenie Master, (2) Ustawienie maksymalnej jasności świecenia w stanie aktywnym poprzez zmianę parametrów Jasność i/lub Jasność Master (3) Włączenie trybu łącznego lamp L1 i L2 (Lampa Master=NIE i Czas zapalania=0 i Czas gaszenia=0) lub (4) Włączenie trybu mini fali świetlnej  (Lampa Master=NIE i Czas zapalania>0 i Czas gaszenia>0), lub (5) Włączenie trybu lampy Master (Lampa Master=(SCIEM-R, SCIEM-W, SKOK-R, SKOK-W) (6) Wyłączenie funkcji ostrzegania poprzez ustawienie parametru Liczba ostrzeżeń na wartość 0, (7) Zmiana progu jasności dla wyłącznika zmierzchowego poprzez odpowiedni wybór wartości parametru Wejście DIS, itd.

Parametry instalacji:

• Lampa Master (brak, ściemnialna, nieściemnialna, zapalana razem z pierwszą lub przed pierwszą lampą)

• Poziom aktywny wejść (zero, jeden)

• Wejście DIS (blokuj, odblokuj, przerzucaj, S1-S10 (progi jasności dla sondy światła))

• Wydłużona filtracja wejść (NIE, TAK)

Parametry mini fali świetlnej (wyjścia L1 i L2):

• Czas zapalania (0s-24s)

• Czas gaszenia (0s-24s)

• Kierunek gaszenia (wstecz, zgodny)

Parametry ściemniacza i świecenia:

• Jasność  (20%-100%)

• Podświetlenie (0%-90%)

• Jasność Master (20%-100%)

• Podświetlenie Master (0%-100%)

• Płynność zapalania/gaszenia (0-7)

• Czas świecenia (0s-240s)

Parametry funkcji ostrzegania:

• Liczba ostrzeżeń (0-7)

• Typ ostrzeżeń (mrugnij, piko, nano, mikro,mili, bujaj, huśtaj)

• Czas ostrzeżenia (0s-24s)

• Czas oczekiwania (0s-24s)

Funkcje i możliwości sterownika schodowego S2 PREMIUM

• Funkcja włącznika pełnego oświetlenia na określony czas

• Funkcja podświetlenia lamp w stanie czuwania po zmierzchu

• Funkcja ściemniacza: ustawienie maksymalnej jasności w stanach aktywnym i czuwania (osobno dla lampy Master)

• Funkcja lampy Master (do podświetlenia ogólnego lub poręczy)

• Funkcja świecenia stałego (z użyciem dowolnych wyłączników)

• Funkcja ostrzegania przed zgaszeniem świateł (mrugnięcie, wędrujące wygaszenie itp.)

• Funkcja przedłużenia świecenia

• Funkcja blokowania świecenia w dzień przez wbudowany wyłącznik zmierzchowy. Sonda światła do instalacji wewnątrz (w rejonie schodów) lub na zewnątrz.

Funkcja ostrzegania przed zgaszeniem świateł (opcja)

• Przygaszenie wszystkich lamp, mrugnięcie

• Migotanie (bardzo szybkie, szybkie, średnio szybkie lub wolne)

• Bujanie, huśtanie (wahadłowe wygaszanie jednej lub dwóch lamp)

Funkcja lampy Master (opcja)

• Lampa L2 może pełnić funkcję lampy Master np. do podświetlenia poręczy lub do oświetlenia ogólnego

• Lampa Master jest zapalana jako pierwsza, a gaszona jako ostatnia

• Dla lampy Master można zdefiniować inne jasności świecenia i podświetlenia niż dla lamp grupy L1

Wbudowany wyłącznik zmierzchowy

• Blokowanie świecenia lamp w dzień

• Sterownik umożliwia blokowanie świecenia lamp w dzień po podłączeniu dodatkowego czujnika. Sonda światła jest elementem opcjonalnym i należy dokupić ją oddzielnie. Montaż sondy możliwy zarówno  na zewnątrz jak i wewnątrz domu w rejonie schodów (Sterownik jest inteligentny – nie blokuje się od oświetlenia, które sam załączył, co jest istotną zaletą wobec zewnętrznych automatów zmierzchowych, których sondy światła muszą być instalowane na zewnątrz pomieszczeń, w miejscu nieoświetlanym sztucznym światłem). Sondę światła należy podłączyć do wejścia DIS sterownika.

• 10 progów jasności (do wyboru) dla sondy światła (parametr Wejście DIS)

Zamiast sondy światła do wejścia DIS można podłączyć inne urządzenie (np. wyłącznik lub programowalny zegar astronomiczny) lub bezpotencjałowe wyjście dowolnego systemu inteligentnego domu.
