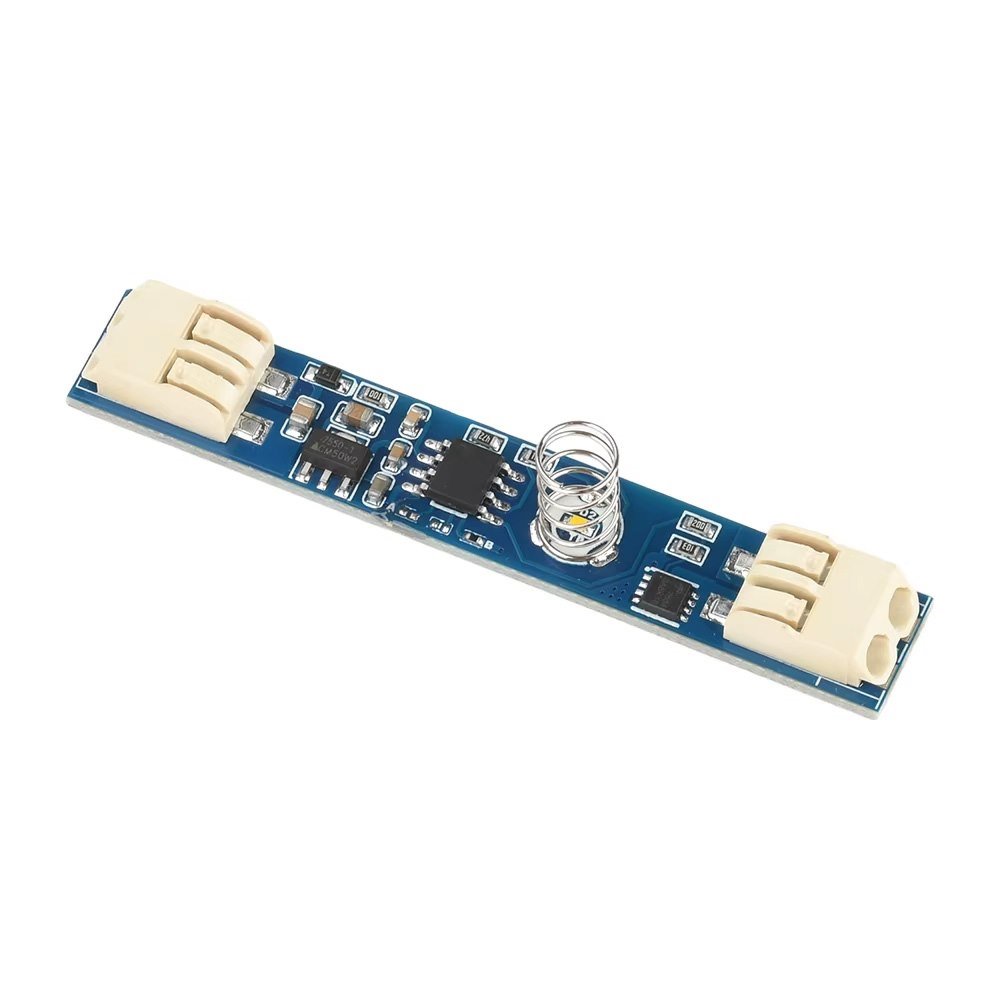

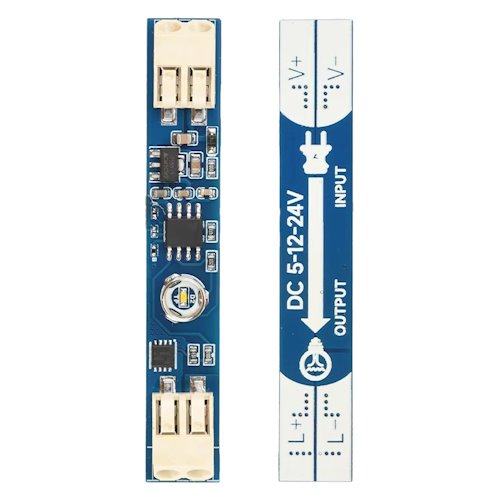

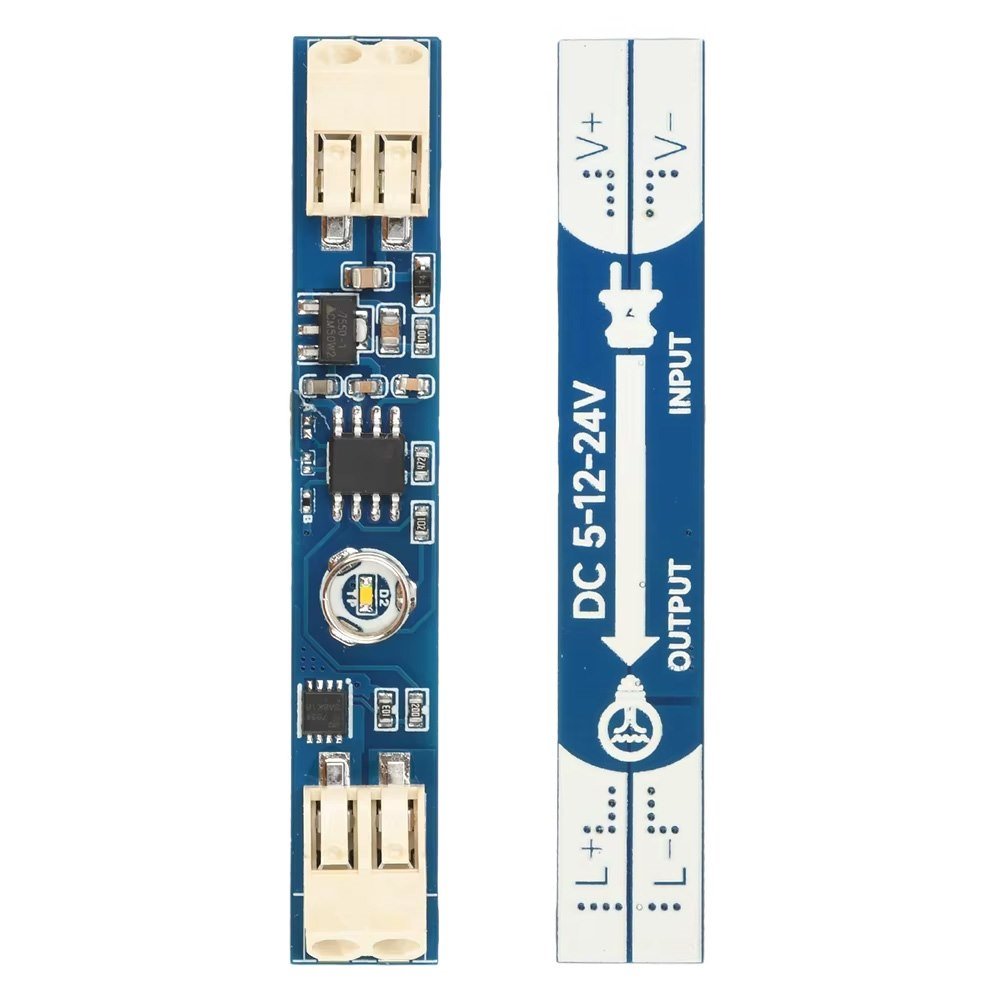

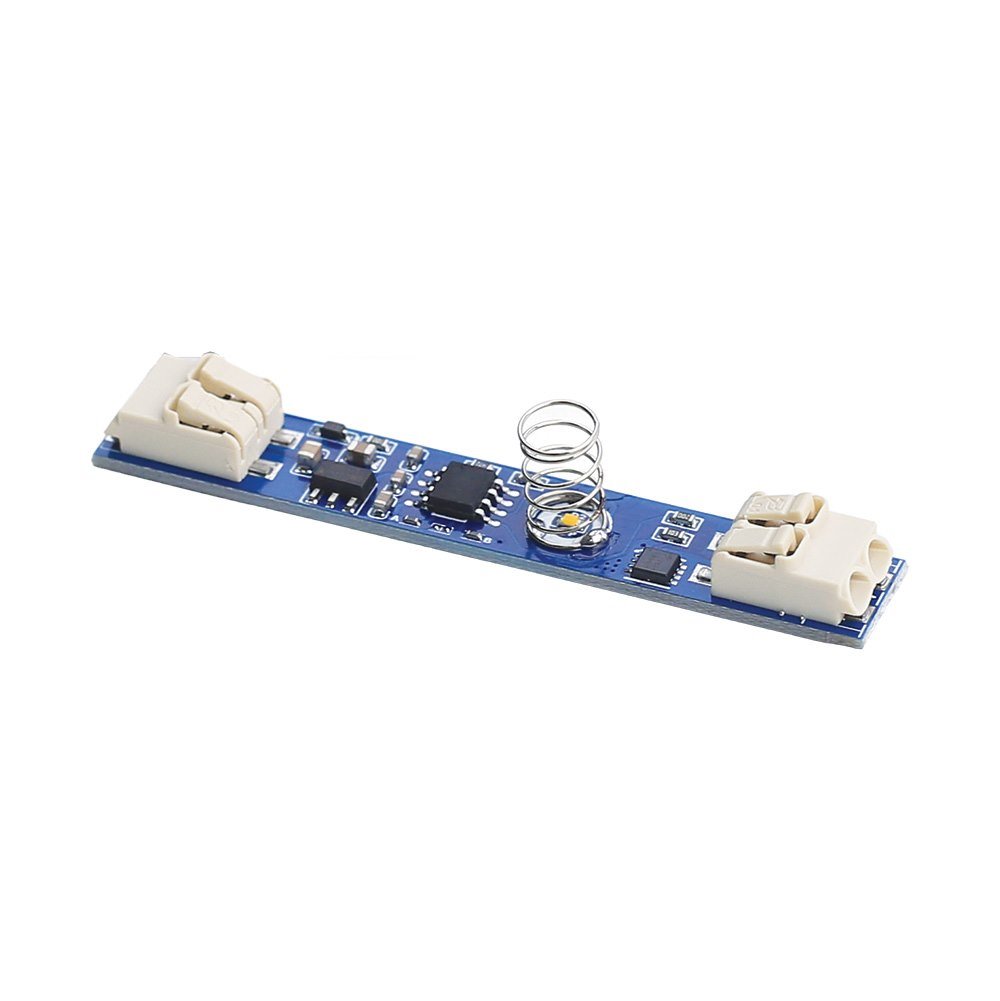

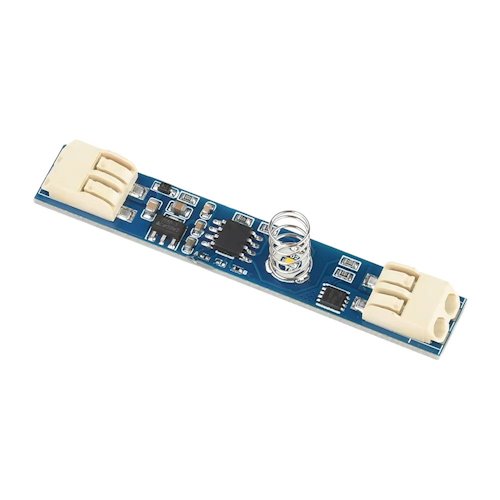

Włącznik dotykowy do profili LED ze ściemniaczem 12/24V – szybkozłączki zaciskowe
Włącznik dotykowy ze ściemniaczem to funkcjonalne rozwiązanie przeznaczone do sterowania oświetleniem LED zamontowanym w profilach aluminiowych. Umożliwia wygodne włączanie i wyłączanie światła, a także regulowanie jego jasności poprzez dotknięcie lub dłuższe przytrzymanie klosza profilu. Moduł montowany jest wewnątrz profilu, dzięki czemu pozostaje niewidoczny z zewnątrz. Pozwala to zachować czystą, estetyczną formę oświetlenia bez konieczności instalowania tradycyjnych przycisków, przełączników lub wystających elementów sterujących. Wbudowane szybkozłączki zaciskowe znacznie ułatwiają podłączenie przewodów. Wystarczy wsunąć je w odpowiednie gniazda – bez lutowania i bez używania dodatkowych narzędzi.
Włączanie, wyłączanie i regulacja jasności jednym dotknięciem
Sterowanie oświetleniem odbywa się poprzez klosz zamontowany na profilu aluminiowym:
- krótkie dotknięcie klosza włącza lub wyłącza oświetlenie,
- dłuższe przytrzymanie powoduje płynne ściemnianie lub rozjaśnianie światła,
- kolejne przytrzymanie zmienia kierunek regulacji jasności.
Włącznik wykorzystuje regulację PWM, dzięki której może sterować jasnością kompatybilnego oświetlenia LED zasilanego prądem o napięciu 12V lub 24V DC. Jasność można obniżyć do około 45% poziomu maksymalnego. Gotowość urządzenia do pracy oraz jego działanie sygnalizowane są za pomocą niewielkiej diody LED.

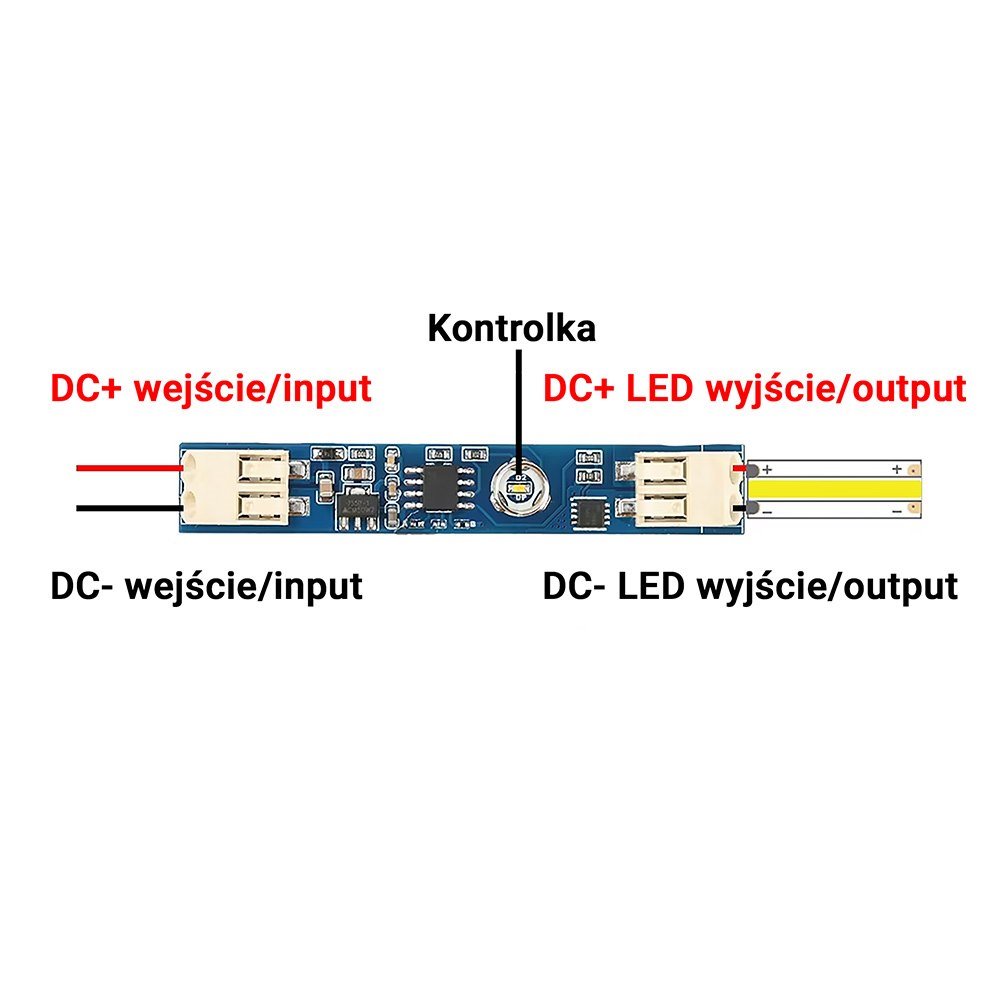

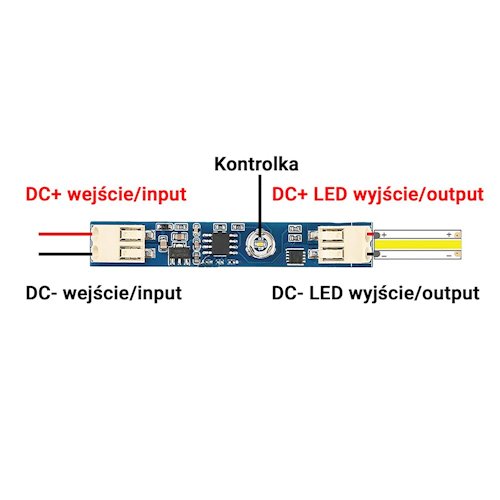

Szybki montaż włącznika bez lutowania
Zastosowanie szybkozłączek zaciskowych sprawia, że instalacja włącznika jest szybka i wygodna. Przewody należy jedynie umieścić w odpowiednich gniazdach zaciskowych. Takie rozwiązanie ogranicza liczbę czynności montażowych i pozwala uniknąć lutowania przewodów bezpośrednio do płytki. Jest szczególnie praktyczne podczas wykonywania oświetlenia meblowego, modernizacji istniejącej instalacji lub seryjnego montażu profili LED.
Niewidoczny element instalacji

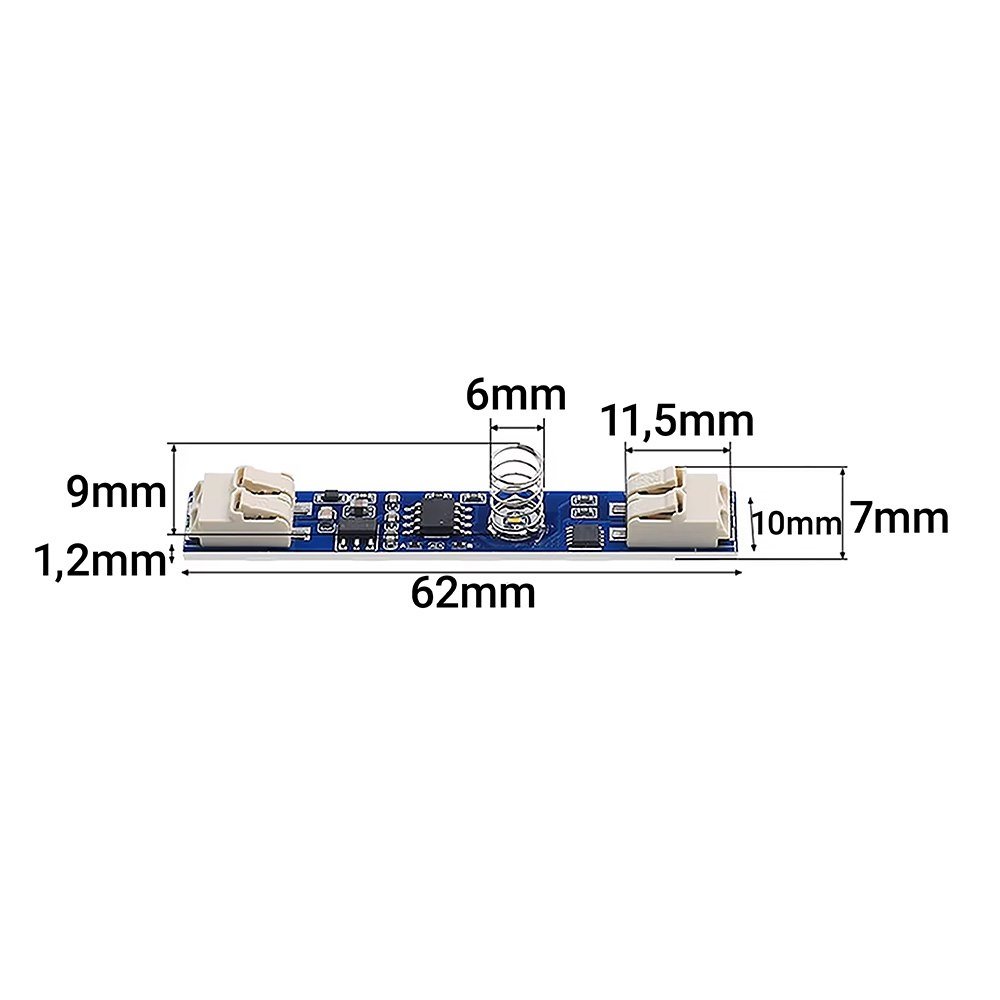

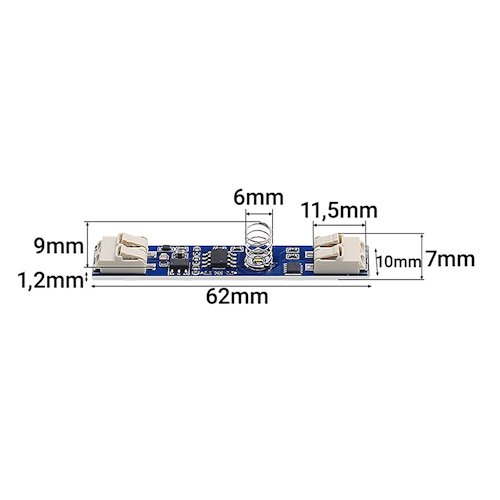

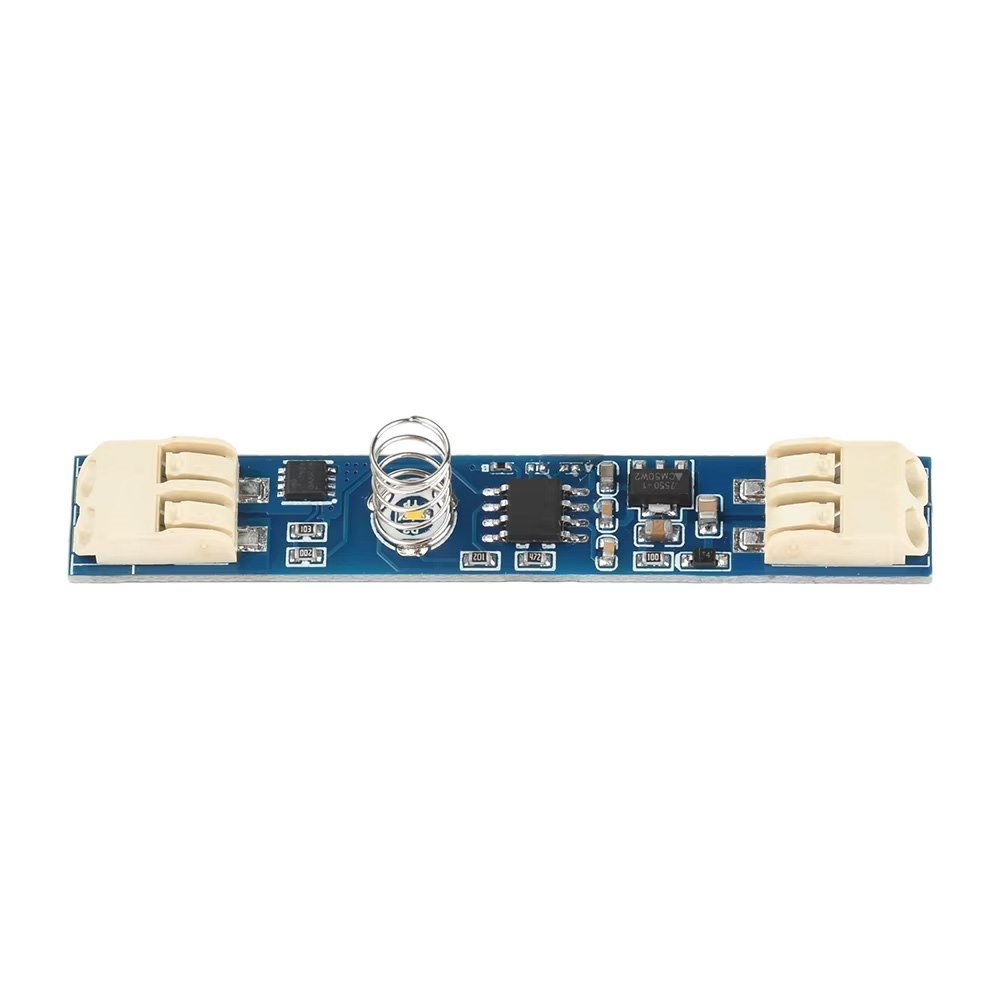

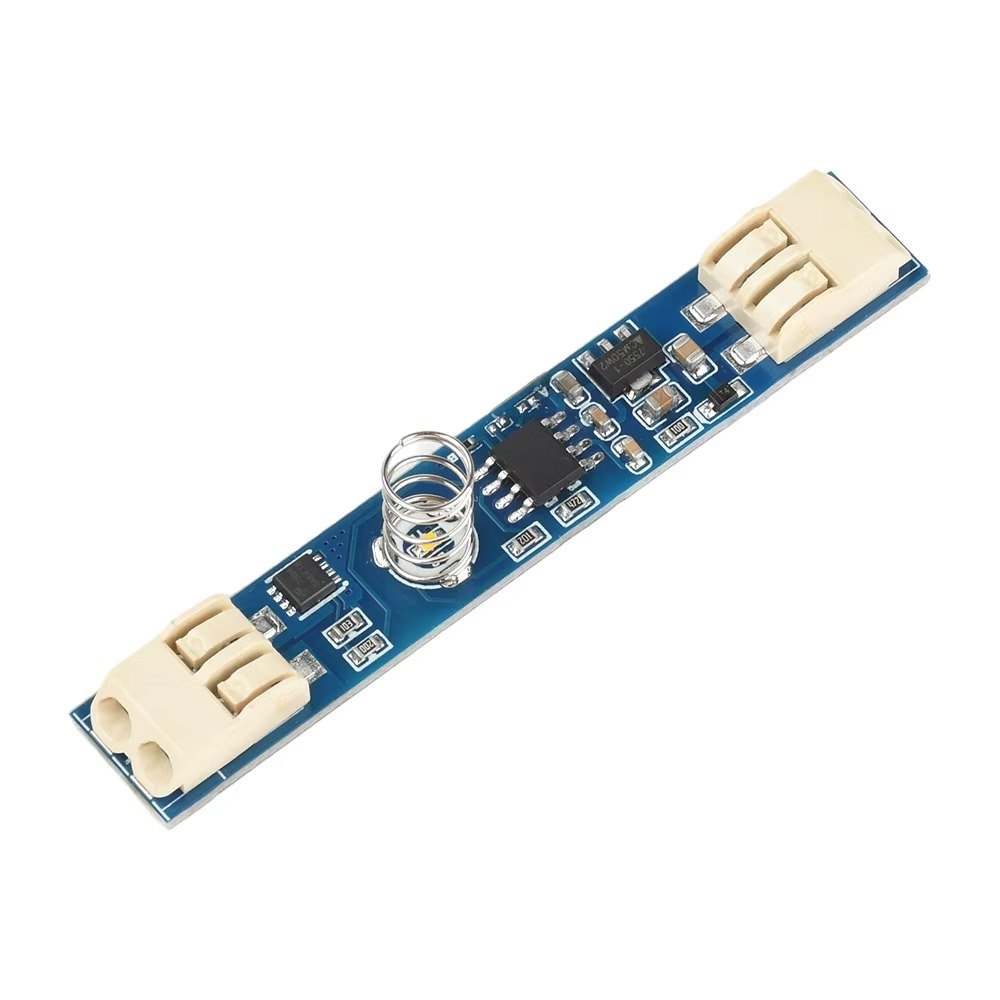

Kompaktowa konstrukcja o wymiarach 62 × 10 × 7 mm umożliwia umieszczenie włącznika bezpośrednio wewnątrz profilu aluminiowego. Po zamontowaniu klosza moduł pozostaje ukryty, a sterowanie odbywa się poprzez dotknięcie powierzchni klosza. Zalecamy stosowanie urządzenia w profilach aluminiowych o głębokości do 15 mm. Włącznik można wykorzystać zarówno w nowych instalacjach, jak i podczas rozbudowy istniejącego oświetlenia LED.
Włącznik do taśm LED 12V i 24V DC
Moduł współpracuje z instalacjami LED zasilanymi prądem o napięciu stałym 12V lub 24V. Maksymalna obsługiwana moc zależy od napięcia instalacji:
- do 60 W przy napięciu 12 V
- do 100 W przy napięciu 24 V
Maksymalne natężenie prądu na wyjściu wynosi 5 A dla instalacji 12 V oraz 4 A dla instalacji 24 V. Po zaniku i ponownym pojawieniu się zasilania urządzenie pozostaje wyłączone. Oświetlenie nie uruchomi się więc automatycznie po przerwie w dostawie energii.
Parametry techniczne:
- Napięcie wejściowe: 12/24V DC
- Napięcie wyjściowe: 12/24V DC (PWM)
- Maksymalna moc: 60W (12V) / 100W (24V)
- Maksymalne natężenie prądu: 5A (12V) / 4A (24V)
- Sterowanie: dotykowe (włącz/wyłącz + ściemnianie)
- Zakres ściemniania: do ok. 45%
- Stan po zaniku zasilania: wyłączony
- Montaż: szybkozłączki zaciskowe (bez narzędzi)
- Temperatura pracy: -10 ÷ +40°C
- Wymiary: 62×10×7mm
- Deklaracje: CE, RoHS
- Gwarancja: 2 lata
