Wzmacniacz sygnału LED cyfrowego Mi-Light / MiBoxer SPI-PA+ – 4 kanały

Mi-Light / MiBoxer SPI-PA+ to profesjonalny zestaw przeznaczony do wzmacniania i przedłużania cyfrowego sygnału sterującego SPI w rozbudowanych instalacjach LED. Umożliwia stabilne przesyłanie danych pomiędzy sterownikiem a adresowalnymi taśmami lub modułami LED na odległość do 100 metrów. Dzięki temu główny sterownik może zostać umieszczony w rozdzielni, szafie technicznej lub innym łatwo dostępnym miejscu, nawet gdy oświetlenie znajduje się w znacznej odległości.

Zestaw składa się z dwóch elementów: nadajnika SPI-PATX oraz odbiornika SPI-PARX. Nadajnik odbiera czterokanałowy sygnał SPI TTL ze sterownika LED i przekształca go na odporniejszy na zakłócenia sygnał RS485. Dane są następnie przesyłane przewodem sieciowym do odbiornika, który ponownie konwertuje je na sygnał SPI TTL przeznaczony do sterowania cyfrowym oświetleniem LED.

Stabilna transmisja danych na odległość do 100 metrów

Standardowy sygnał SPI TTL jest przeznaczony przede wszystkim do transmisji na niewielkie odległości. Zastosowanie zbyt długich przewodów może prowadzić do migotania diod, przypadkowych zmian kolorów, opóźnień, utraty danych lub nieprawidłowej reakcji części oświetlenia. W zestawie SPI-PA+ sygnał jest konwertowany na standard RS485, który zapewnia większą odporność na zakłócenia oraz stabilniejszą transmisję na dużych odległościach.

Nadajnik i odbiornik łączy się standardowym przewodem sieciowym zakończonym złączami RJ45. Zalecane jest zastosowanie skrętki Cat6 lub Cat6a. Przewód sieciowy nie znajduje się w zestawie, dlatego jego długość należy dobrać odpowiednio do układu i wymagań instalacji.

Cztery niezależne kanały sygnału SPI

SPI-PA+ obsługuje 4 niezależne kanały sygnału SPI przesyłane równolegle. Każdy kanał jest wzmacniany osobno, co pozwala przesyłać dane do czterech oddzielnych odcinków lub sekcji cyfrowego oświetlenia LED. Rozwiązanie sprawdzi się w instalacjach wykorzystujących kilka niezależnych linii danych, rozbudowane dekoracje świetlne, sufity LED, podświetlenia architektoniczne oraz adresowalne systemy oświetleniowe.

Należy pamiętać, że urządzenie nie tworzy czterech różnych sygnałów z jednego wejścia. Aby wykorzystać wszystkie kanały niezależnie, główny sterownik musi posiadać cztery osobne wyjścia SPI. Zestaw przekazuje na każdym wyjściu odbiornika dane otrzymane na odpowiadającym mu wejściu nadajnika.

Szeroki zakres zasilania i łatwy montaż

Nadajnik i odbiornik pracują przy napięciu 5–24 V DC, dlatego zestaw może być stosowany w instalacjach wykorzystujących popularne cyfrowe taśmy LED zasilane napięciem 5 V, 12 V lub 24 V. Oba moduły wymagają osobnego zasilania. Nadajnik można zasilić w pobliżu głównego sterownika, natomiast odbiornik powinien otrzymać zasilanie w miejscu montażu taśmy lub modułów LED.

Kompaktowa obudowa o wymiarach 74,5 × 36 × 17 mm ułatwia montaż urządzeń w rozdzielniach, puszkach instalacyjnych, szafach sterowniczych oraz innych przestrzeniach technicznych. Zestaw nie wymaga parowania ani dodatkowego programowania – transmisja rozpoczyna się automatycznie po prawidłowym wykonaniu wszystkich połączeń i włączeniu zasilania.

Najważniejsze funkcje zestawu SPI-PA+

• przedłużanie cyfrowego sygnału sterującego SPI
• maksymalna odległość transmisji do 100 metrów
• obsługa 4 niezależnych kanałów sygnału SPI
• równoległe przesyłanie danych dla czterech wyjść sterownika
• niezależne wzmacnianie sygnału każdego kanału
• konwersja sygnału SPI TTL na RS485
• ponowna konwersja sygnału RS485 na SPI TTL przy oświetleniu
• ograniczenie migotania, błędów kolorystycznych i utraty danych
• zwiększona odporność transmisji na zakłócenia
• możliwość znacznego oddalenia sterownika od taśmy LED
• współpraca ze sterownikami generującymi sygnał SPI TTL
• obsługa cyfrowych taśm i modułów LED o zgodnym protokole
• szeroki zakres napięcia zasilania od 5 do 24 V DC
• transmisja za pomocą standardowego przewodu sieciowego
• połączenie nadajnika z odbiornikiem przez złącza RJ45
• brak konieczności parowania lub programowania zestawu
• kompaktowe wymiary ułatwiające montaż

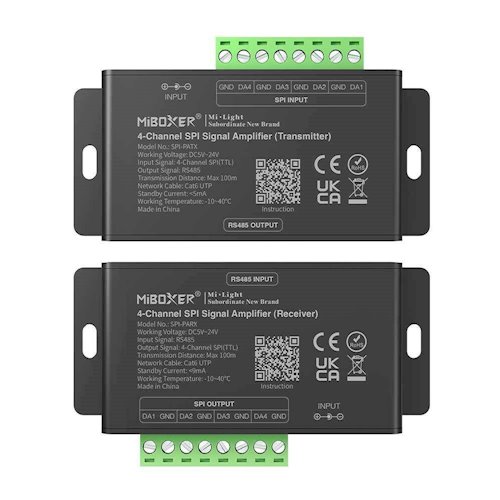

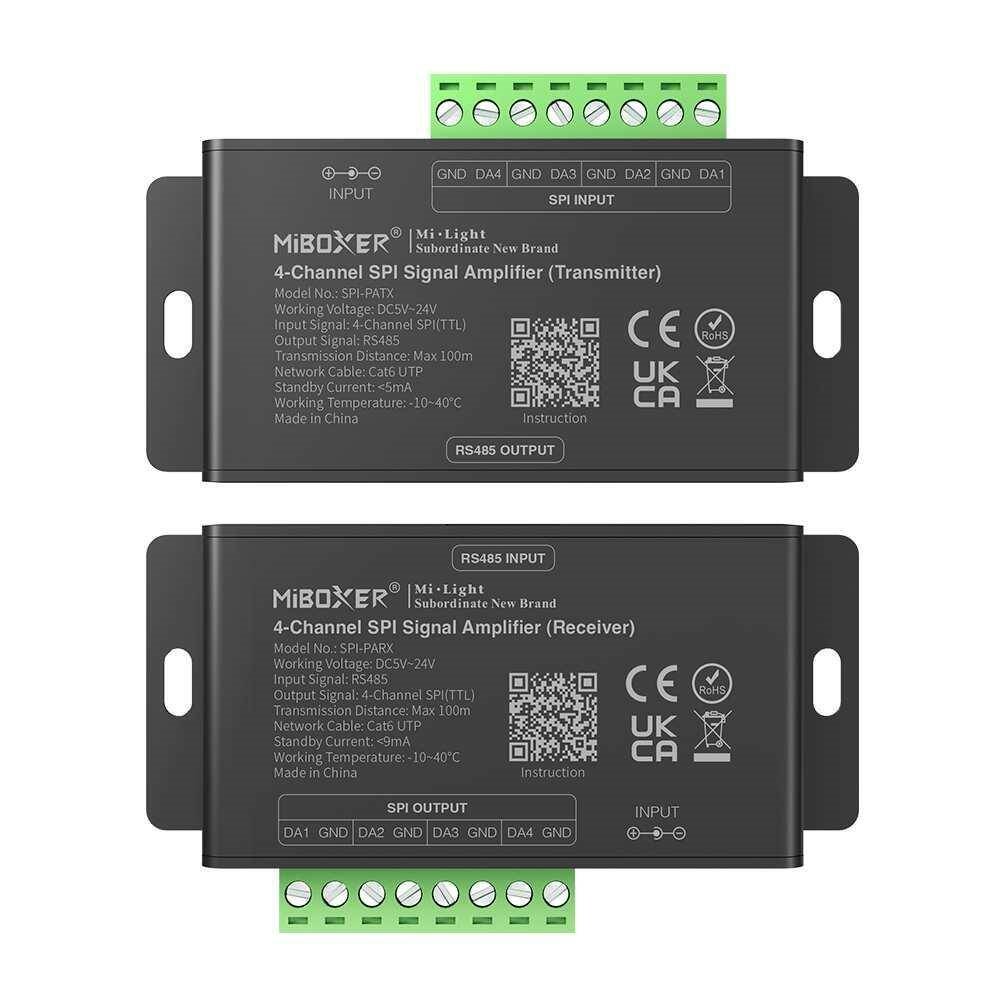

Elementy zestawu

• SPI-PATX – nadajnik: odbiera maksymalnie cztery sygnały SPI TTL ze sterownika i przekształca je na sygnał RS485 przeznaczony do transmisji przewodem sieciowym.
• SPI-PARX – odbiornik: odbiera sygnał RS485 z przewodu sieciowego i przekształca go ponownie na cztery wyjścia SPI TTL przeznaczone do podłączenia cyfrowego oświetlenia LED.

Parametry techniczne

• model zestawu: SPI-PA+
• model nadajnika: SPI-PATX
• model odbiornika: SPI-PARX
• rodzaj urządzenia: wzmacniacz i przedłużacz cyfrowego sygnału SPI
• liczba kanałów: 4
• napięcie robocze: 5–24 V DC
• sygnał wejściowy zestawu: 4-kanałowy SPI TTL
• sygnał transmisyjny pomiędzy modułami: RS485
• sygnał wyjściowy zestawu: 4-kanałowy SPI TTL
• maksymalna odległość transmisji: do 100 m
• zalecany przewód: skrętka sieciowa Cat6 lub Cat6a
• złącze transmisyjne: RJ45
• przewód sieciowy: brak w zestawie
• prąd czuwania nadajnika: poniżej 5 mA
• prąd czuwania odbiornika: poniżej 9 mA
• temperatura pracy: od -10°C do +40°C
• stopień ochrony: IP20
• wymiary jednego modułu: 74,5 × 36 × 17 mm
• certyfikaty i zgodność: CE, EMC, LVD, RED

Sposób działania zestawu

1. Główny sterownik cyfrowego oświetlenia LED generuje maksymalnie cztery niezależne sygnały SPI TTL.
2. Sygnały należy podłączyć do wejść DA1–DA4 oraz odpowiednich zacisków GND nadajnika SPI-PATX.
3. Nadajnik przekształca dane SPI TTL na sygnał transmisyjny RS485.
4. Nadajnik i odbiornik należy połączyć przewodem sieciowym Cat6 lub Cat6a zakończonym złączami RJ45.
5. Odbiornik SPI-PARX przekształca odebrany sygnał RS485 ponownie na cztery sygnały SPI TTL.
6. Wyjścia odbiornika należy połączyć z wejściami danych odpowiednich taśm lub modułów LED.
7. Podłączone oświetlenie odtwarza kolory, animacje i efekty generowane przez główny sterownik.

Podłączenie nadajnika i odbiornika

1. Przed rozpoczęciem montażu odłącz zasilanie wszystkich elementów instalacji.
2. Sprawdź napięcie robocze sterownika, nadajnika, odbiornika oraz oświetlenia LED.
3. Podłącz wyjścia danych SPI sterownika do odpowiadających im wejść nadajnika SPI-PATX.
4. Połącz zaciski masy GND sterownika i nadajnika.
5. Podłącz zasilanie 5–24 V DC do nadajnika, zachowując prawidłową polaryzację.
6. Połącz nadajnik z odbiornikiem za pomocą przewodu sieciowego Cat6 lub Cat6a.
7. Podłącz osobne zasilanie 5–24 V DC do odbiornika znajdującego się w pobliżu oświetlenia.
8. Połącz wyjścia danych odbiornika z cyfrowymi taśmami lub modułami LED.
9. Dokładnie sprawdź poprawność wszystkich połączeń, napięcie oraz polaryzację.
10. Włącz zasilanie instalacji. Zestaw nie wymaga parowania – transmisja rozpoczyna się automatycznie.

Przykładowe zastosowania

• długie instalacje adresowalnych taśm LED
• centralne sterowanie oświetleniem z rozdzielni technicznej
• podświetlenie elewacji i elementów architektonicznych
• oświetlenie sufitów w salach bankietowych i restauracjach
• instalacje dekoracyjne w hotelach, klubach i lokalach usługowych
• podświetlenie scen, ekspozycji oraz stoisk targowych
• reklamy świetlne, kasetony i cyfrowe tablice LED
• rozbudowane instalacje inteligentnego oświetlenia
• instalacje wykorzystujące sterowniki ESP32 lub WLED z wyjściami SPI
• projekty, w których sterownik musi znajdować się w znacznej odległości od oświetlenia

Kompatybilność

• sterowniki cyfrowego oświetlenia LED generujące sygnał SPI TTL
• czterokanałowe sterowniki SPI MiBoxer
• sterowniki ESP32 i WLED wyposażone w odpowiednie wyjścia danych
• adresowalne taśmy LED RGB, RGBW, CCT i jednokolorowe wykorzystujące zgodny protokół SPI
• popularne układy cyfrowe, takie jak WS2811, WS2812B, WS2815 czy SK6812 – po wcześniejszym potwierdzeniu zgodności ze sterownikiem głównym

Ważne informacje

SPI-PA+ wzmacnia i przedłuża wyłącznie cyfrowy sygnał sterujący. Urządzenie nie jest wzmacniaczem mocy i nie służy do bezpośredniego zasilania taśm LED. Nadajnik oraz odbiornik wymagają osobnego zasilania napięciem 5–24 V DC, natomiast oświetlenie należy zasilić z odpowiednio dobranego zasilacza.

Zestaw nie tworzy czterech niezależnych sygnałów z jednego wejścia. Żeby wykorzystać wszystkie cztery kanały osobno, główny sterownik musi generować cztery niezależne sygnały SPI. SPI-PA+ przekazuje na wyjściu te same dane, które otrzymał na odpowiadających im wejściach.
