Sterownik schodowy LED ES32 32-kanały Mono + podświetlenie cyfrowe

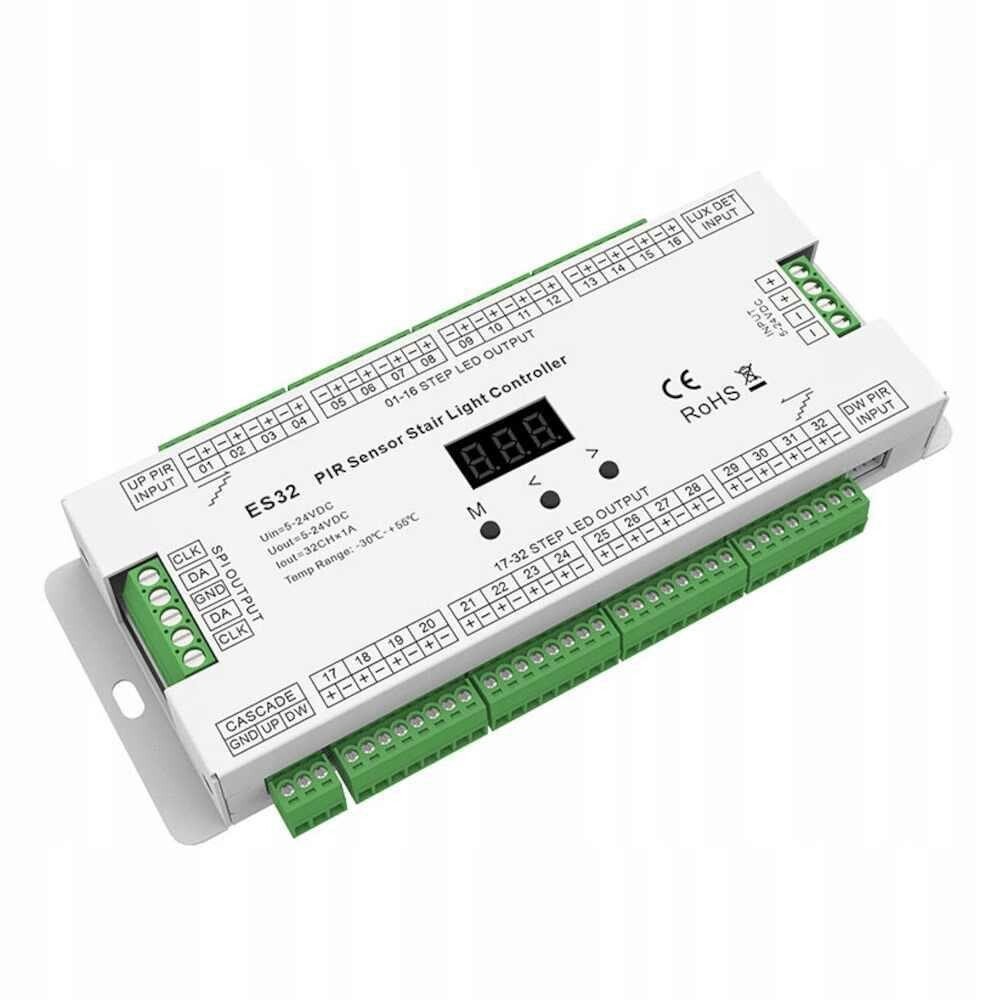

Sterownik schodowy LED ES32 – 32 kanały MONO + podświetlenie cyfrowe SPI

Kontroler ES32 to zaawansowany sterownik przeznaczony do automatycznego oświetlenia schodów, korytarzy i innych ciągów komunikacyjnych. Urządzenie łączy 32 niezależne wyjścia stałonapięciowe MONO z wyjściami cyfrowego sygnału SPI, umożliwiając jednoczesne sterowanie tradycyjnymi taśmami jednokolorowymi oraz adresowalnym podświetleniem RGB. Sterownik może kolejno zapalać poszczególne stopnie zgodnie z kierunkiem poruszania się użytkownika, a dodatkowa taśma cyfrowa może w tym samym czasie tworzyć płynący efekt świetlny przy poręczy, ścianie, cokole lub wzdłuż całego biegu schodów.

Sterownik schodowy LED i 32 niezależne wyjścia MONO

ES32 posiada 32 niezależne wyjścia PWM przeznaczone do bezpośredniego sterowania stałonapięciowymi, jednokolorowymi taśmami i oprawami LED. Każdy stopień może zostać podłączony do osobnego kanału, dzięki czemu jego oświetlenie jest niezależnie rozjaśniane, utrzymywane i wygaszane. Liczbę aktywnych stopni można ustawić w zakresie od 8 do 32. Maksymalna obciążalność pojedynczego kanału wynosi 1 A, co odpowiada mocy do 12 W przy napięciu 12 V lub do 24 W przy napięciu 24 V. Sterownik wykorzystuje logarytmiczną krzywą regulacji jasności, zapewniając naturalne i płynne przejścia. Poziom jasności oraz prędkość zapalania kolejnych stopni można ustawić w ośmiostopniowej skali.

Cyfrowe podświetlenie SPI

Oprócz wyjść MONO sterownik posiada dwie grupy wyjściowe sygnału SPI TTL. Mogą one sterować adresowalnymi taśmami cyfrowymi RGB, w których każdy piksel lub określona grupa diod może wyświetlać niezależny kolor.

Cyfrowe wyjście pozwala stworzyć płynące podświetlenie poręczy, ściany lub cokołu, a także kolorowe oświetlenie poszczególnych stopni. Sterownik może obsłużyć maksymalnie 960 pikseli LED, zależnie od wybranego trybu i konfiguracji taśmy.

Dwie grupy SPI przesyłają taki sam sygnał sterujący. Pozwala to podłączyć dwie cyfrowe taśmy i uzyskać na nich zsynchronizowane animacje, na przykład po obu stronach schodów.

Połączenie oświetlenia MONO i cyfrowego RGB

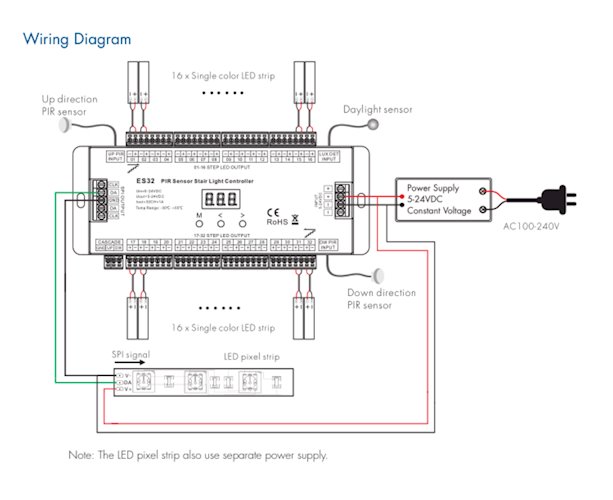

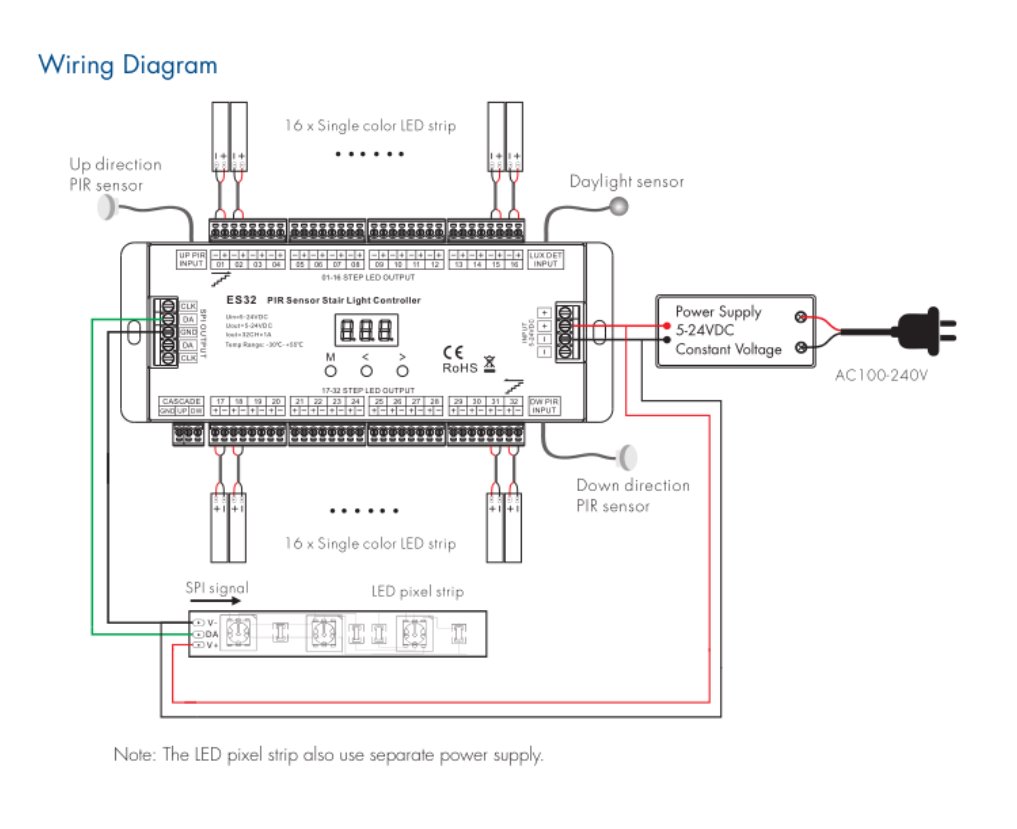

Jedną z najważniejszych funkcji ES32 jest możliwość jednoczesnego sterowania jednokolorowym oświetleniem stopni i dodatkową cyfrową taśmą RGB. W takim układzie 32 wyjścia PWM odpowiadają za osobne odcinki taśmy lub oprawy na stopniach, a sygnał SPI steruje dekoracyjnym efektem płynącym wzdłuż schodów.

Oba rodzaje oświetlenia mogą być uruchamiane przez te same czujniki ruchu. Pozwala to stworzyć kompletną instalację, w której białe światło zapewnia funkcjonalne podświetlenie stopni, a cyfrowa taśma RGB odpowiada za dodatkowy efekt dekoracyjny.

Cztery tryby pracy

• White Step: sterowanie od 8 do 32 niezależnymi stopniami wyposażonymi w jednokolorowe taśmy lub oprawy LED.
• Color Flow: płynące efekty kolorystyczne na prostej, adresowalnej taśmie cyfrowej o długości od 32 do 960 pikseli.
• Color Step: cyfrowe podświetlenie kolejnych stopni z możliwością ustawienia liczby sekcji i liczby pikseli przypadających na stopień.
• White Step + Color Flow: jednoczesne sterowanie jednokolorowymi stopniami i dodatkowym podświetleniem cyfrowym RGB.

Dwa czujniki ruchu PIR

W zestawie znajdują się dwa czujniki ruchu PIR przeznaczone do montażu przy dolnej i górnej części schodów. Czujnik znajdujący się na dole uruchamia sekwencję w kierunku wchodzenia, natomiast czujnik górny rozpoczyna zapalanie światła w kierunku schodzenia.

Zasięg wykrywania ruchu wynosi do około 3 metrów. Kompaktowe wymiary czujników umożliwiają estetyczny montaż w ścianie, zabudowie schodów lub innym odpowiednio przygotowanym miejscu.

Sterownik rozpoznaje, który czujnik został aktywowany, i automatycznie rozpoczyna efekt od właściwej strony. Po zakończeniu wykrywania światło pozostaje włączone przez określony czas, a następnie jest wygaszane zgodnie z wybranym trybem.

Automatyczna praca po zmroku

Zewnętrzna sonda zmierzchowa umożliwia uzależnienie działania sterownika od poziomu światła w otoczeniu. Dzięki temu czujniki ruchu mogą uruchamiać oświetlenie wyłącznie wtedy, gdy w pomieszczeniu jest wystarczająco ciemno.

Próg działania funkcji zmierzchowej można ustawić na poziomie 10, 30, 50, 100, 150 lub 200 lx. Dostępna jest również opcja OFF, która wyłącza kontrolę jasności i pozwala uruchamiać oświetlenie niezależnie od warunków panujących w pomieszczeniu.

Efekty jednokolorowego oświetlenia stopni

• ON one by one: kolejne stopnie zapalają się jeden po drugim zgodnie z kierunkiem poruszania.
• All OFF, Five ON: po schodach przesuwa się grupa pięciu włączonych stopni.
• All ON, One OFF: wszystkie stopnie są włączone, a pojedynczy wygaszony kanał przesuwa się wzdłuż schodów.
• All ON: wszystkie stopnie zapalają się jednocześnie.

Kolory i efekty cyfrowe

W trybach wykorzystujących cyfrowe taśmy RGB sterownik oferuje kolory statyczne oraz programy dynamiczne. Można wybrać między innymi kolor czerwony, pomarańczowy, żółty, zielony, cyjan, niebieski, fioletowy lub biały.

Dostępne są również efekty kolejki kolorów, pogoni za barwami i płynnego przenikania. Sterownik pozwala zdefiniować własny kolor poprzez indywidualne ustawienie wartości kanałów czerwonego, zielonego i niebieskiego.

• czerwony
• pomarańczowy
• żółty
• zielony
• cyjan
• niebieski
• fioletowy
• biały
• kolejka siedmiu kolorów i światła białego
• efekt pogoni za kolorami
• płynne przenikanie kolorów
• kolor definiowany przez użytkownika

Sposoby wygaszania oświetlenia

Po upływie ustawionego czasu światło może zostać wyłączone na kilka sposobów. Tryb synchroniczny wygasza całą instalację jednocześnie, natomiast tryb sekwencyjny wyłącza kolejne stopnie lub piksele jeden po drugim.

Dostępny jest również tryb powtarzania efektu, w którym animacja jest odtwarzana w pętli do zakończenia ustawionego czasu. Opóźnienie wyłączenia można ustawić na 5, 10, 15, 20 lub 30 sekund, a także 1, 3, 5 albo 10 minut. Automatyczne wyłączenie można również anulować.

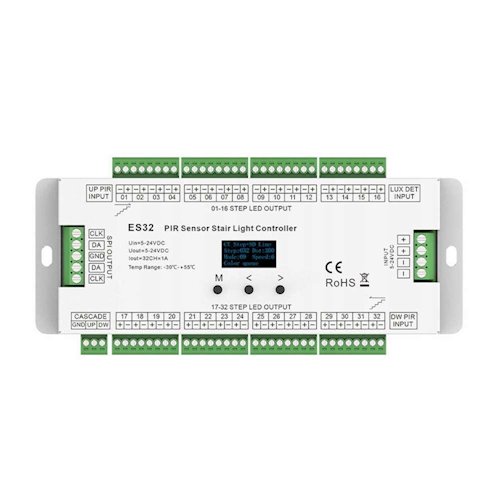

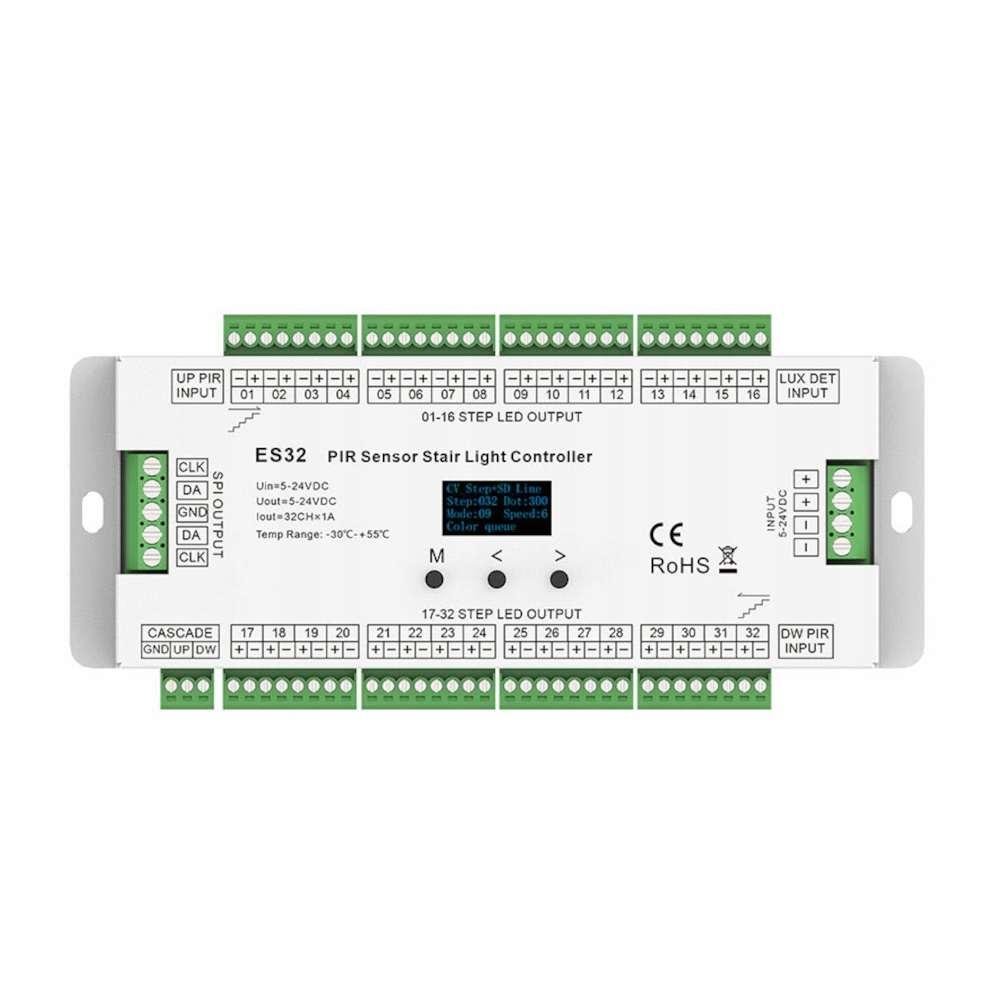

Wyświetlacz OLED i wygodna konfiguracja

Na obudowie sterownika znajduje się czytelny wyświetlacz OLED oraz trzy przyciski konfiguracyjne. Umożliwiają one ustawienie wszystkich parametrów bez korzystania z aplikacji, pilota lub komputera.

Z poziomu menu można wybrać rodzaj instalacji, liczbę stopni, liczbę pikseli, efekt świetlny, jasność, prędkość, sposób wygaszania, czas opóźnienia, próg działania sondy zmierzchowej, typ układu cyfrowego oraz kolejność kanałów RGB.

Sterowanie przyciskami i łączenie sterowników

Wejścia sterujące mogą współpracować z zewnętrznymi przyciskami monostabilnymi. Przycisk umieszczony przy dolnej części schodów może uruchamiać sekwencję w górę, a przycisk znajdujący się na górze – animację w przeciwnym kierunku.

Przyciski mogą symulować działanie czujników lub służyć do jednoczesnego włączenia całego oświetlenia. Ręczne uruchomienie może działać niezależnie od ustawionego progu czujnika zmierzchu.

Możliwe jest również kaskadowe połączenie dwóch sterowników ES32. Rozwiązanie to sprawdzi się przy długich schodach, rozbudowanych korytarzach lub instalacjach wymagających większej liczby niezależnych kanałów.

Najważniejsze funkcje sterownika ES32

• automatyczne sterowanie oświetleniem schodów i korytarzy
• 32 niezależne wyjścia stałonapięciowe PWM
• obsługa od 8 do 32 jednokolorowych stopni
• maksymalny prąd pojedynczego wyjścia 1 A
• dwie grupy wyjść cyfrowego sygnału SPI TTL
• obsługa maksymalnie 960 pikseli cyfrowych
• jednoczesna obsługa oświetlenia MONO i cyfrowego RGB
• cztery główne konfiguracje oświetlenia
• dwa czujniki ruchu PIR znajdujące się w zestawie
• automatyczne wykrywanie kierunku poruszania się użytkownika
• zewnętrzna sonda zmierzchowa
• regulowany próg działania czujnika zmierzchu
• cztery efekty dla jednokolorowych stopni
• kolory statyczne i cyfrowe programy dynamiczne
• możliwość zdefiniowania własnego koloru RGB
• regulacja prędkości w ośmiu poziomach
• regulacja jasności w ośmiu poziomach
• sekwencyjne lub jednoczesne wygaszanie światła
• regulowany czas automatycznego wyłączenia
• obsługa wielu popularnych układów cyfrowych LED
• możliwość ustawienia kolejności kanałów RGB
• współpraca z zewnętrznymi przyciskami monostabilnymi
• możliwość kaskadowego połączenia dwóch sterowników
• czytelny wyświetlacz OLED
• konfiguracja za pomocą trzech przycisków
• funkcja szybkiego autotestu
• możliwość wyłączenia uszkodzonego kanału
• zabezpieczenie przed zwarciem i przegrzaniem
• ochrona przed odwróceniem polaryzacji

Kompatybilne cyfrowe układy LED

TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, WS2811, WS2812, TM1829, TM1914A, GW6205, GS8206, GS8208, LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813, SK9822, SM16703P​

Parametry techniczne

• model: ES32
• producent: Skydance
• rodzaj urządzenia: sterownik schodowy MONO + SPI
• napięcie wejściowe: 5–24 V DC
• napięcie wyjściowe kanałów MONO: 5–24 V DC
• liczba wyjść stałonapięciowych: 32
• maksymalny prąd pojedynczego wyjścia: 1 A
• maksymalna moc pojedynczego wyjścia: 5–24 W, zależnie od napięcia
• rodzaj wyjścia: stałonapięciowe PWM + SPI TTL
• liczba grup wyjść SPI: 2
• maksymalna liczba pikseli cyfrowych: 960
• liczba stopni w trybie MONO: 8–32
• liczba stopni w trybie Color Step: 8–160
• liczba pikseli na cyfrowy stopień: 2–120
• maksymalny iloczyn liczby stopni i pikseli: 960
• regulacja jasności: 8 poziomów
• regulacja prędkości: 8 poziomów
• krzywa regulacji jasności: logarytmiczna
• progi czujnika zmierzchu: 10, 30, 50, 100, 150 i 200 lx lub OFF
• czas automatycznego wyłączenia: od 5 sekund do 10 minut lub anulowanie
• zasięg detekcji czujników PIR: do około 3 m
• wyświetlacz: OLED
• liczba przycisków konfiguracyjnych: 3
• temperatura pracy: od -30°C do +55°C
• maksymalna temperatura obudowy: +85°C
• stopień ochrony: IP20

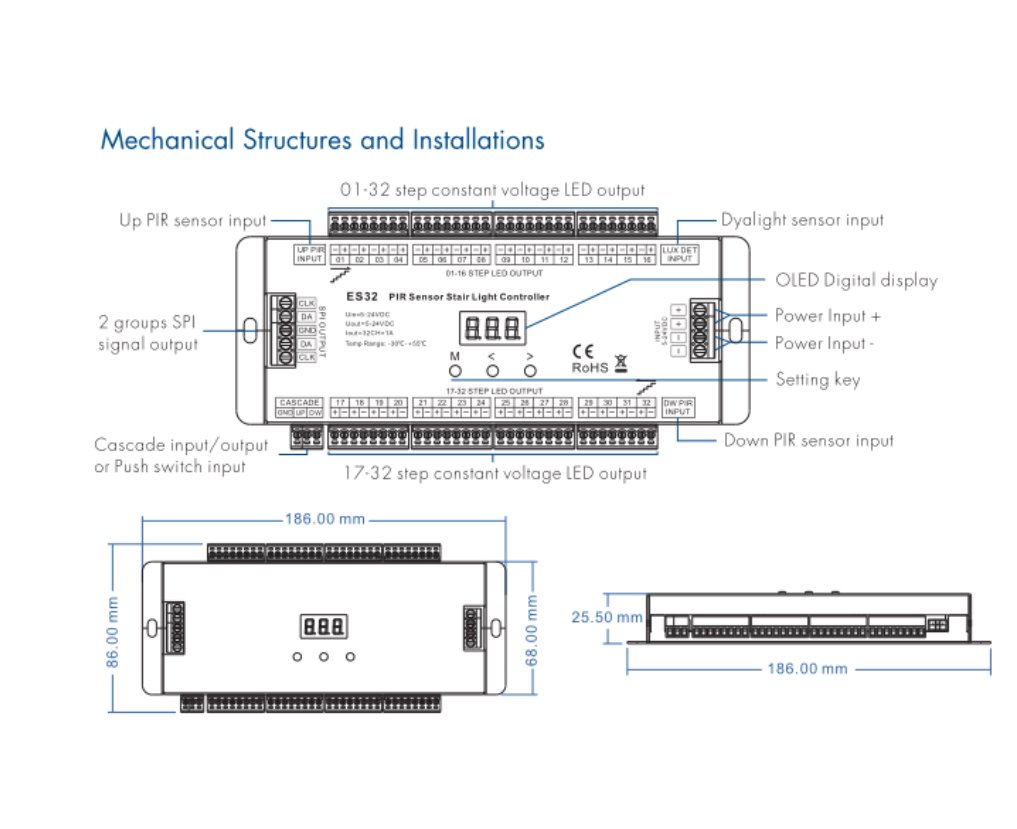

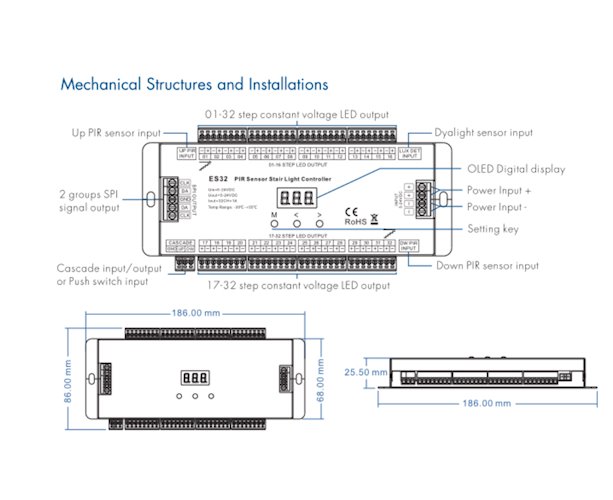

• wymiary sterownika: 186 × 86 × 25,5 mm
• certyfikaty i zgodność: CE, EMC, LVD, RoHS

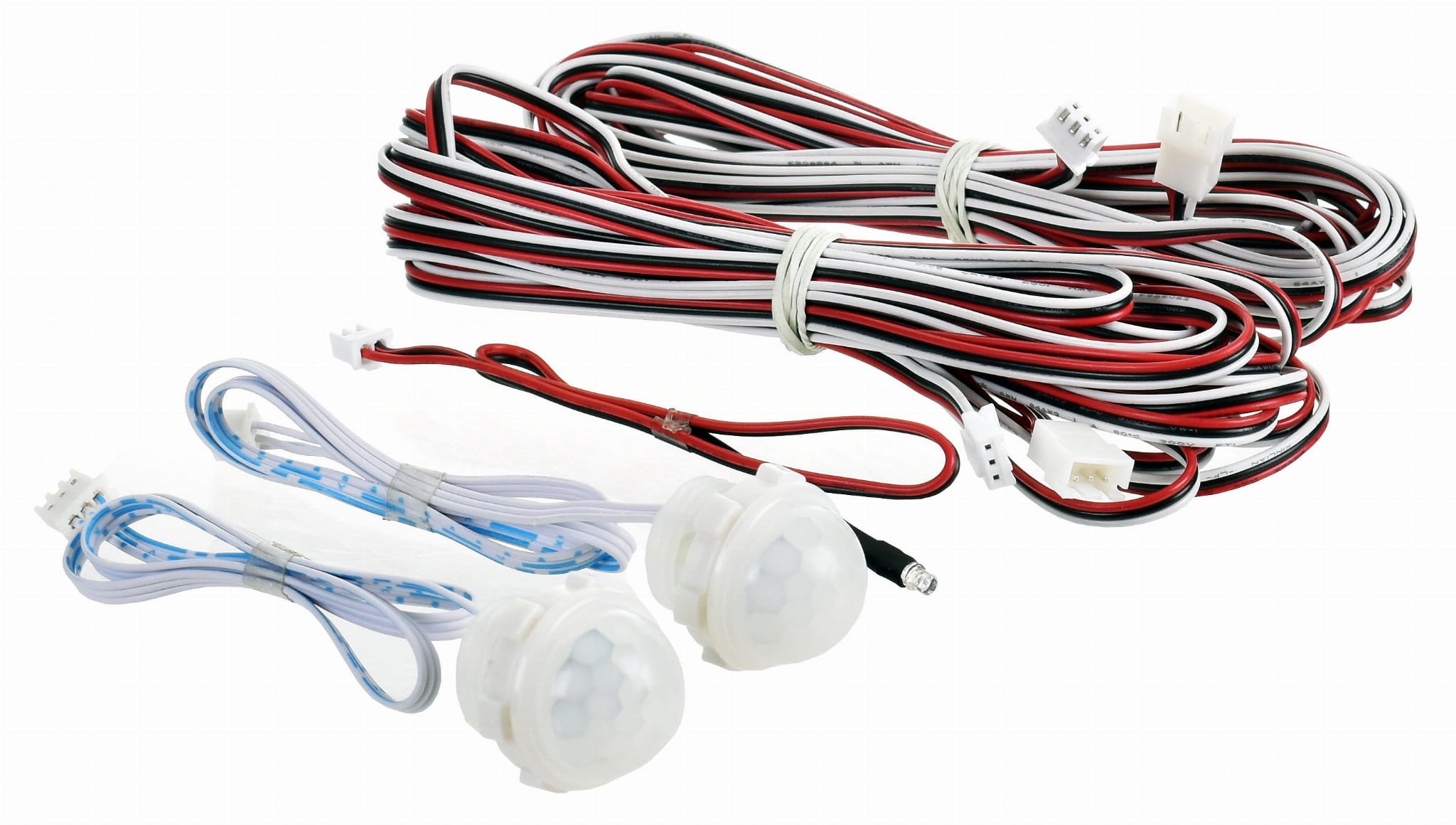

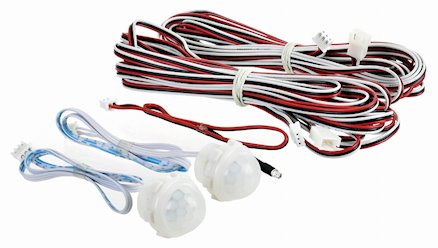

Zawartość zestawu

• sterownik schodowy Skydance ES32 – 1 szt.
• czujnik ruchu PIR – 2 szt.
• sonda czujnika zmierzchu – 1 szt.
• przewody przedłużające do czujników ruchu – 2 szt.
• instrukcja obsługi

Podstawowa konfiguracja sterownika

1. Przytrzymaj przycisk „M” przez około 2 sekundy, aby wejść do ustawień systemowych.
2. Wybierz jeden z czterech trybów pracy: White Step, Color Flow, Color Step lub White Step + Color Flow.
3. Ustaw sposób i czas automatycznego wygaszania oświetlenia.
4. Wybierz funkcję wejść zewnętrznych: sterowanie kierunkowe, kaskadowe lub jednoczesne włączenie.
5. Skonfiguruj próg działania czujnika zmierzchu lub wybierz opcję OFF.
6. W przypadku taśmy cyfrowej wybierz typ układu scalonego i kolejność kanałów RGB.
7. Krótko naciśnij przycisk „M”, aby przejść do ustawień wybranego trybu.
8. Ustaw liczbę stopni, liczbę pikseli, efekt, jasność oraz prędkość.
9. Przytrzymaj przycisk „M” lub odczekaj około 15 sekund, aby zapisać ustawienia i opuścić menu.

Test kierunku oświetlenia

1. Przytrzymaj jednocześnie przyciski „M” i „>” przez około 2 sekundy, aby uruchomić test kierunku w górę.
2. Sprawdź, czy kolejne stopnie i efekt cyfrowy uruchamiają się od dołu do góry.
3. Przytrzymaj jednocześnie przyciski „M” i „<” przez około 2 sekundy, aby uruchomić test kierunku w dół.
4. Jeżeli kierunki są odwrócone, zamień przypisanie czujników UP i DOWN albo skoryguj kolejność wyjść.

Przywracanie ustawień fabrycznych

Przytrzymaj jednocześnie przyciski „<” i „>” przez około 2 sekundy. Sterownik przywróci domyślne parametry pracy. Po wykonaniu resetu należy ponownie ustawić tryb wyjściowy, liczbę stopni, rodzaj taśmy cyfrowej i pozostałe parametry instalacji.
