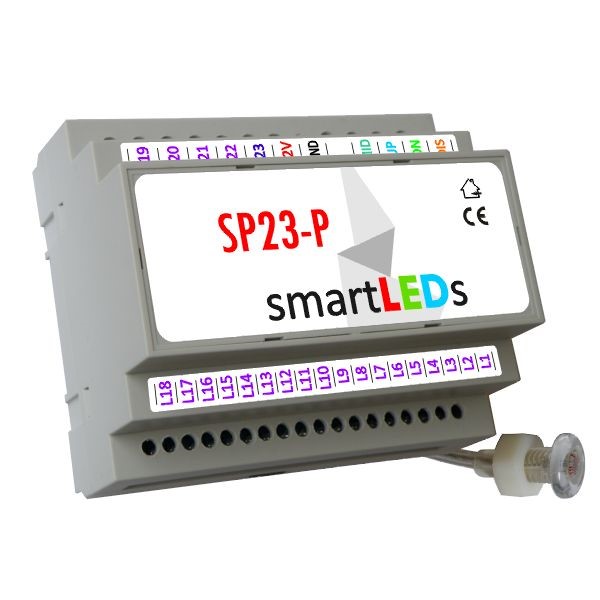

Sterownik schodowy LED SP23-P Premium Fala świetlna

Sterownik schodowy LED S23-P PREMIUM z obsługą półpiętra i wyłącznikiem zmierzchowym

Automat schodowy LED S23-P w wersji Premium to inteligentny sterownik przeznaczony do kontroli oświetlenia schodowego. Sterownik LED S23-P przeznaczony jest do efektownego oświetlenia schodów, z wykorzystaniem taśmy LED czy opraw schodowych. Podłączymy go do każdej instalacji oświetleniowej zasilanej prądem o bezpiecznym napięciu 12V/24V. Sterownik schodowy LED S23-P PREMIUM ma możliwość obsługi do 23 grup oświetlenia, które będą kolejno i płynnie włączane oraz wyłączane. Automat w wersji Premium ma funkcję obsługi półpiętra oraz wbudowany wyłącznik zmierzchowy z sondą światła. Konfigurator sterownika umożliwia ustawienie aż 20 indywidualnych parametrów pracy kontrolera.

Efektowna, płynna fala świetlna LED
Efekt „rozmycia”: przesunięcie i nakładanie się w czasie rozjaśniania/ściemniania kolejnych lamp (kolejne lampy zaczynają rozpalać się, gdy poprzednie jeszcze nie osiągnęły maksymalnej jasności)

Kolejne zapalanie oraz gaszenie lampa po lampie; do wyboru: przyspieszanie, zwalnianie lub ze stałym krokiem

Płynność zapalania/gaszenia:

• stopniowe rozjaśnianie lub ściemnianie każdej lampy
• 7 poziomów płynności fali świetlnej do wyboru

Funkcja obsługi półpiętra
Sterownik SP23-P Premum ma unikalną na rynku funkcję obsługi ruchu zainicjowanego z półpiętra schodów. Jeżeli na półpiętrze znajduje się wyjście z jakiegoś pomieszczenia, to przycisk lub czujnik ruchu schodowy, umieszczony obok tego wyjścia, należy podłączyć do wejścia MID sterownika oraz przy pomocy konfiguratora ustawić parametr Liczba lamp 1. poziomu na wartość odpowiadającą liczbie lamp do półpiętra. Po aktywacji sterownika oświetlenie włączą się kolejno w górę i w dół począwszy od półpiętra, a po pewnym czasie zgasną zaczynając od dołu schodów w kierunku do góry.

Funkcja ostrzegania przed zgaszeniem świateł (opcja)

• Przygaszenie wszystkich lamp, mrugnięcie
• Migotanie (bardzo szybkie, szybkie, średnio szybkie lub wolne)
• Bujanie, huśtanie (wahadłowe wygaszanie jednej lub dwóch lamp)

Funkcja lampy Master (opcja)

• Jedna lub dwie ostatnie lampy mogą pełnić funkcję lampy Master np. do podświetlenia poręczy lub do oświetlenia ogólnego
• Lampa Master jest zapalana jako pierwsza, a gaszona jako ostatnia
• Dla lampy Master można zdefiniować inne jasności świecenia i podświetlenia niż dla pozostałych lamp

Automat schodowy LED Premium SP23-P - działanie

W stanie oczekiwania oświetlenie może być zgaszone lub delikatnie podświetlone do jasności określonej przez parametr Podświetlenie. Po pojawieniu się osoby na schodach sterownik przechodzi do stanu aktywnego, w którym występują fazy: zapalania, świecenia, ostrzegania (opcjonalnie) i gaszenia. Pełne oświetlenie jest włączane kolejno, lampa po lampie (fala świetlna) zgodnie z kierunkiem poruszania się po schodach. Jeśli zostały aktywowane oba wejścia UP i DN, lampy są zapalane z obu stron. Jeśli jest włączona funkcja obsługi półpiętra i zostanie aktywowane wejście MID, zapalanie następuje lampa po lampie, w górę i w dół, począwszy od półpiętra. Po czasie świecenia, określonym przez parametr Czas świecenia, oświetlenie jest kolejno gaszone lub przygaszane do ustalonej wartości podświetlenia, w kierunku zgodnym lub odwrotnym do kierunku zapalania. W przypadku lamp ściemnialnych włączanie i gaszenie każdej lampy odbywa się płynnie (z możliwością regulacji płynności w 7-stopniowej skali), a w przypadku lamp nieściemnialnych – skokowo. Dostępna jest funkcja ostrzegania przed zgaszeniem oświetlenia. Dwie ostatnie lampy mogą pełnić funkcję lampy Master – do oświetlenia ogólnego lub poręczy. W przypadku podłączenia załączonej sondy światła działanie sterownika może być blokowane w dzień przez wbudowany wyłącznik zmierzchowy (lampy są zgaszone).

Najważniejsze właściwości sterownika SP23-P

• Funkcja włącznika pełnego oświetlenia na określony czas
• Funkcja fali świetlnej
• Funkcja podświetlenia lamp w stanie czuwania po zmierzchu
• Funkcja ściemniacza: ustawienie maksymalnej jasności w stanach aktywnym i czuwania (osobno dla lampy Master)
• Funkcja lampy Master (do podświetlenia ogólnego lub poręczy)
• Funkcja świecenia stałego (z użyciem dowolnych wyłączników)
• Funkcja ostrzegania przed zgaszeniem świateł (mrugnięcie, wędrujące wygaszenie itp.)
• Funkcja przedłużenia świecenia
• Funkcja blokowania świecenia w dzień przez wbudowany wyłącznik zmierzchowy. Sonda światła do instalacji wewnątrz (w rejonie schodów) lub na zewnątrz.

Konfigurator sterownika SP23-P

Sterownik schodowy LED SP23-P posiada zaawansowany konfigurator, który umożliwia dopasowanie działania do upodobań użytkownika poprzez zmianę aż 20 parametrów konfiguracyjnych. Przykładowo, możliwe jest: (1) zmiana jasności podświetlenia w stanie spoczynku lub wyłączenie podświetlenia poprzez zmianę parametru Podświetlenie, (2) zapalanie i/lub gaszenie równoczesne poprzez ustawienie wartości parametrów Czas zapalania i/lub Czas gaszenia na wartość 0, (3) wyłączenie funkcji ostrzegania poprzez ustawienie parametru Liczba ostrzeżeń na wartość 0, (4) włączenie funkcji obsługi półpiętra poprzez ustawienie parametru Liczba lamp 1. poziomu na wartość równą liczbie lamp do półpiętra, (5) zmiana progu jasności dla wyłącznika zmierzchowego poprzez ustawienie parametru Wejście DIS, itd.

Parametry instalacji:

• Liczba lamp (3-23)
• Liczba lamp 1. poziomu (1-23)
• Lampa Master (brak, ściemnialna, nieściemnialna, zapalana razem z pierwszą lub przed pierwszą lampą)
• Poziom aktywny wejść (zero, jeden)
• Wejście DIS (blokuj, odblokuj, przerzucaj, S1-S10 (progi jasności dla sondy światła))
• Wydłużona filtracja wejść (NIE, TAK)

Parametry fali świetlnej:

• Płynność (0-7)
• Czas zapalania (0s-24s)
• Czas świecenia (0s-240s)
• Czas gaszenia (0s-24s)
• Typ kroku (zwalnia, stały, przyspiesza)
• Kierunek gaszenia (wstecz, zgodny)

Parametry ściemniacza:

• Jasność  (20%-100%)
• Podświetlenie (0%-90%)
• Jasność Master (20%-100%)
• Podświetlenie Master (0%-100%)

Parametry funkcji ostrzegania:

• Liczba ostrzeżeń (0-7)
• Typ ostrzeżeń (mrugnij, piko, nano, mikro,mili, bujaj, huśtaj)
• Czas ostrzeżenia (0s-24s)
• Czas oczekiwania (0s-24s)

Wbudowany wyłącznik zmierzchowy z sondą światła

• Blokowanie świecenia lamp w dzień
• Montaż sondy możliwy zarówno  na zewnątrz jak i wewnątrz domu w rejonie schodów (Sterownik jest inteligentny – nie blokuje się od oświetlenia, które sam załączył, co jest istotną zaletą wobec zewnętrznych automatów zmierzchowych, których sondy światła muszą być instalowane na zewnątrz pomieszczeń, w miejscu nieoświetlanym sztucznym światłem). Sondę światła należy podłączyć do wejścia DIS sterownika.
• 10 progów jasności (do wyboru) dla sondy światła
