Sterownik schodowy LED ES32 32-kanały z czujnikami ruchu i zmierzchu

Sterownik schodowy LED ES32-V – 32 stopnie z czujnikami ruchu i zmierzchu

Kontroler ES32-V to zaawansowany sterownik przeznaczony do automatycznego sterowania jednokolorowym oświetleniem schodów, korytarzy i innych ciągów komunikacyjnych. Urządzenie posiada 32 niezależne wyjścia PWM, dzięki którym każdy stopień może zostać wyposażony w osobny odcinek taśmy LED lub stałonapięciową oprawę schodową. Liczbę aktywnych stopni można ustawić w zakresie od 4 do 32. Sterownik uruchamia kolejne kanały zgodnie z kierunkiem poruszania się użytkownika, tworząc efekt płynnego zapalania i wygaszania oświetlenia. Rozbudowane menu pozwala dopasować sposób działania instalacji do układu schodów oraz oczekiwanego efektu wizualnego.

Kontroler schodowy do sterowania taśmami LED MONO

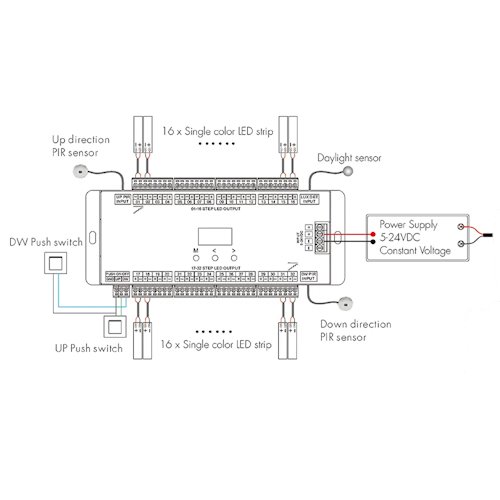

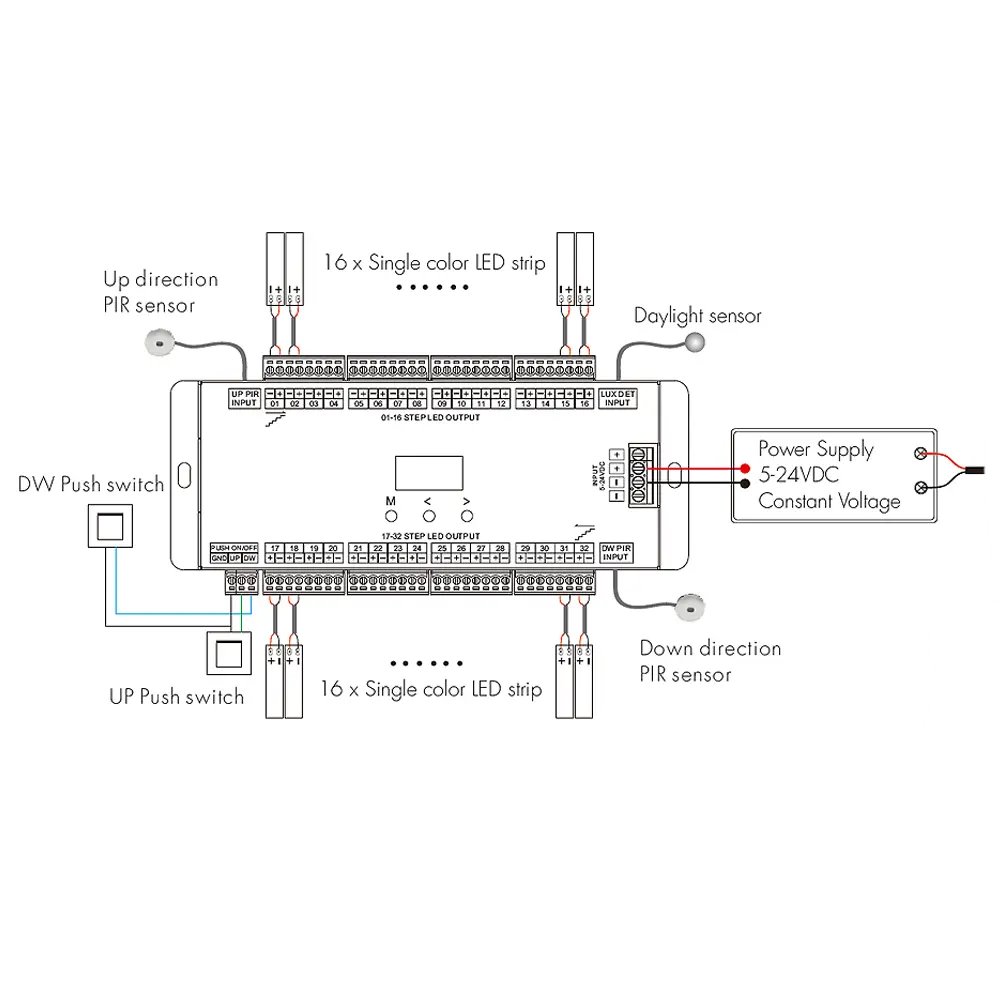

Każde z 32 wyjść jest przeznaczone do sterowania stałonapięciowym, jednokolorowym oświetleniem LED. Do poszczególnych kanałów można podłączyć osobne odcinki taśmy MONO albo kompatybilne oprawy schodowe pracujące z napięciem od 5 do 24 V DC. Maksymalna obciążalność pojedynczego kanału wynosi 1 A. Przy napięciu 12 V odpowiada to mocy do 12 W na wyjście, a przy napięciu 24 V – do 24 W na wyjście. Pobór prądu każdego stopnia należy obliczyć osobno i nie wolno przekraczać dopuszczalnego obciążenia kanału. Sterownik ES32-V jest przeznaczony do standardowego, jednokolorowego oświetlenia stałonapięciowego. W przeciwieństwie do wersji ES32 nie posiada dodatkowego wyjścia przeznaczonego do sterowania cyfrowymi taśmami LED SPI.

Dwa czujniki ruchu i rozpoznawanie kierunku

W zestawie znajdują się dwa niewielkie czujniki ruchu PIR przeznaczone do montażu na początku i na końcu schodów. Czujnik umieszczony na dole uruchamia sekwencję prowadzącą w górę, natomiast czujnik zamontowany na górze rozpoczyna zapalanie stopni w przeciwnym kierunku.

Zasięg detekcji czujników wynosi do około 3 metrów, a kąt wykrywania ruchu około 30°. Wąski obszar detekcji ułatwia precyzyjne uruchamianie oświetlenia i ogranicza przypadkowe reakcje na osoby poruszające się poza schodami.

Po wykryciu użytkownika sterownik uruchamia wybraną sekwencję, utrzymuje oświetlenie przez ustawiony czas, a następnie rozpoczyna jego automatyczne wygaszanie. Ponowne wykrycie ruchu może wpłynąć na aktualnie wykonywany cykl zgodnie z ustawionym trybem pracy.

Czujnik zmierzchu

Do zestawu dołączona jest zewnętrzna sonda zmierzchowa, która mierzy poziom światła w otoczeniu. Dzięki niej sterownik może reagować na ruch wyłącznie wtedy, gdy w pomieszczeniu jest odpowiednio ciemno. Zapobiega to niepotrzebnemu uruchamianiu oświetlenia schodowego w ciągu dnia lub przy włączonym świetle głównym.

Próg działania funkcji zmierzchowej można ustawić na poziomie 10, 30, 50, 100, 150 lub 200 lx. Dostępna jest również opcja OFF, która wyłącza kontrolę jasności otoczenia i pozwala uruchamiać oświetlenie niezależnie od pory dnia.

Sześć efektów oświetleniowych

ES32-V oferuje sześć programów określających sposób pracy poszczególnych stopni. Oprócz klasycznego zapalania kolejnych kanałów dostępne są efekty naprzemiennego załączania, pulsowania, podążania światła za użytkownikiem oraz animacje obejmujące wybrane grupy stopni.

Prędkość efektu i poziom jasności można regulować w zakresie od 1 do 8. Pozwala to uzyskać zarówno szybkie i dynamiczne animacje, jak i spokojne, płynne rozjaśnianie odpowiednie do nocnego oświetlenia komunikacyjnego.

Sekwencyjne lub jednoczesne zapalanie

Sterownik pozwala niezależnie określić sposób włączania i wyłączania oświetlenia. Stopnie mogą zapalać się kolejno albo wszystkie jednocześnie. Podobnie można skonfigurować wygaszanie – sekwencyjne lub synchroniczne.

Użytkownik może również ustawić kierunek gaszenia zgodny z kolejnością zapalania albo przeciwny. Dzięki temu działanie oświetlenia można dopasować do kierunku ruchu, długości schodów i indywidualnych preferencji.

Płynne rozjaśnianie i wygaszanie

Funkcja regulacji czasu przejścia pozwala ustawić płynność włączania oraz wyłączania kanałów. Czas rozjaśniania i wygaszania można skonfigurować w zakresie od 0 do 3 sekund.

Wartość 0 powoduje niemal natychmiastową zmianę stanu oświetlenia, natomiast dłuższy czas zapewnia łagodniejsze i bardziej dekoracyjne przejście. Sterownik oferuje także wybór częstotliwości PWM: 1 kHz, 2 kHz albo 4 kHz.

Regulowany czas automatycznego wyłączenia

Po zakończeniu sekwencji światło może pozostać włączone przez ustawiony czas. Dostępne wartości to 5, 10, 15, 20 lub 30 sekund, a także 1, 3, 5 albo 10 minut. Automatyczne wyłączenie można również anulować.

Osobne ustawienia czasu wyłączenia dostępne są dla sterowania czujnikami PIR oraz dla ręcznego uruchamiania oświetlenia za pomocą zewnętrznych przycisków.

Ręczne sterowanie przyciskami

Oprócz automatycznej obsługi przez czujniki ruchu sterownik posiada wejścia do podłączenia dwóch przycisków dzwonkowych. Przycisk znajdujący się na dole schodów może uruchamiać sekwencję w górę, natomiast przycisk umieszczony na górze – w dół.

Przyciski mogą działać razem z czujnikami PIR. Pozwala to automatycznie uruchamiać światło po wykryciu ruchu, a w razie potrzeby ręcznie włączać lub wyłączać całą instalację.

Wyświetlacz OLED i wygodna konfiguracja

Na obudowie ES32-V znajduje się czytelny wyświetlacz OLED oraz trzy przyciski konfiguracyjne. Menu umożliwia ustawienie parametrów bez korzystania z aplikacji, pilota lub komputera.

Z poziomu sterownika można ustawić liczbę stopni, jasność, prędkość animacji, program pracy, sposób włączania i wyłączania, częstotliwość PWM, czas rozjaśniania i wygaszania, próg czujnika zmierzchu oraz opóźnienie automatycznego wyłączenia.

Autodiagnostyka i zabezpieczenie kanałów

Sterownik posiada zabezpieczenie przeciwzwarciowe oraz funkcję szybkiej autodiagnostyki wyjść. W razie problemu z jednym z kanałów można pominąć uszkodzone wyjście, aby pozostała część instalacji nadal działała.

Urządzenie jest również zabezpieczone przed odwróceniem polaryzacji i przegrzaniem. Zdejmowane złącza śrubowe ułatwiają wykonanie instalacji oraz późniejszy demontaż sterownika bez konieczności rozłączania każdego przewodu osobno.

Najważniejsze funkcje sterownika ES32-V

• automatyczne sterowanie oświetleniem schodów i korytarzy
• 32 niezależne wyjścia stałonapięciowe PWM
• obsługa od 4 do 32 stopni
• bezpośrednia współpraca z jednokolorowymi taśmami i oprawami LED
• maksymalna obciążalność pojedynczego kanału 1 A
• zasilanie i napięcie wyjściowe 5–24 V DC
• dwa czujniki ruchu PIR znajdujące się w zestawie
• automatyczne rozpoznawanie kierunku ruchu użytkownika
• zasięg detekcji czujników do około 3 m
• kąt detekcji czujników około 30°
• zewnętrzna sonda zmierzchowa znajdująca się w zestawie
• regulowany próg działania czujnika zmierzchu
• możliwość wyłączenia funkcji zmierzchowej
• sześć programów animacji oświetlenia
• cztery warianty sekwencyjnego lub jednoczesnego włączania i wyłączania
• regulacja jasności w 8 poziomach
• regulacja prędkości efektu w 8 poziomach
• regulowany czas rozjaśniania od 0 do 3 sekund
• regulowany czas wygaszania od 0 do 3 sekund
• wybór częstotliwości PWM 1, 2 lub 4 kHz
• regulowany czas automatycznego wyłączenia od 5 sekund do 10 minut
• możliwość anulowania automatycznego wyłączenia
• możliwość ręcznego sterowania dwoma przyciskami dzwonkowymi
• wbudowany wyświetlacz OLED
• obsługa za pomocą trzech przycisków na obudowie
• funkcja testowania instalacji
• szybka autodiagnostyka wyjść
• możliwość pominięcia uszkodzonego kanału
• zabezpieczenie zwarciowe wszystkich wyjść
• zabezpieczenie przed odwróceniem polaryzacji i przegrzaniem
• zdejmowane złącza śrubowe ułatwiające montaż

Dostępne programy pracy

• Flow: światło podąża po kolejnych stopniach zgodnie z kierunkiem poruszania się użytkownika.
• Chase: kolejne kanały są uruchamiane naprzemiennie, tworząc dynamiczny efekt pościgu.
• Trail: kolejne stopnie są płynnie rozjaśniane i tworzą świetlny ślad.
• Float: kanały są uruchamiane w sposób pulsacyjny.
• FiveStep: po schodach przesuwa się fala obejmująca pięć aktywnych stopni.
• OneStep: wszystkie stopnie pozostają włączone, a jeden kanał płynnie przesuwa się jako wygaszony element animacji.

Tryby włączania i wyłączania

• Sekwencja – sekwencja: stopnie włączają się i wyłączają kolejno.
• Sekwencja – synchronizacja: stopnie włączają się kolejno, a następnie wszystkie wyłączają się jednocześnie.
• Synchronizacja – sekwencja: wszystkie stopnie włączają się jednocześnie, a następnie wyłączają kolejno.
• Synchronizacja – synchronizacja: wszystkie stopnie włączają się i wyłączają jednocześnie.

Parametry techniczne

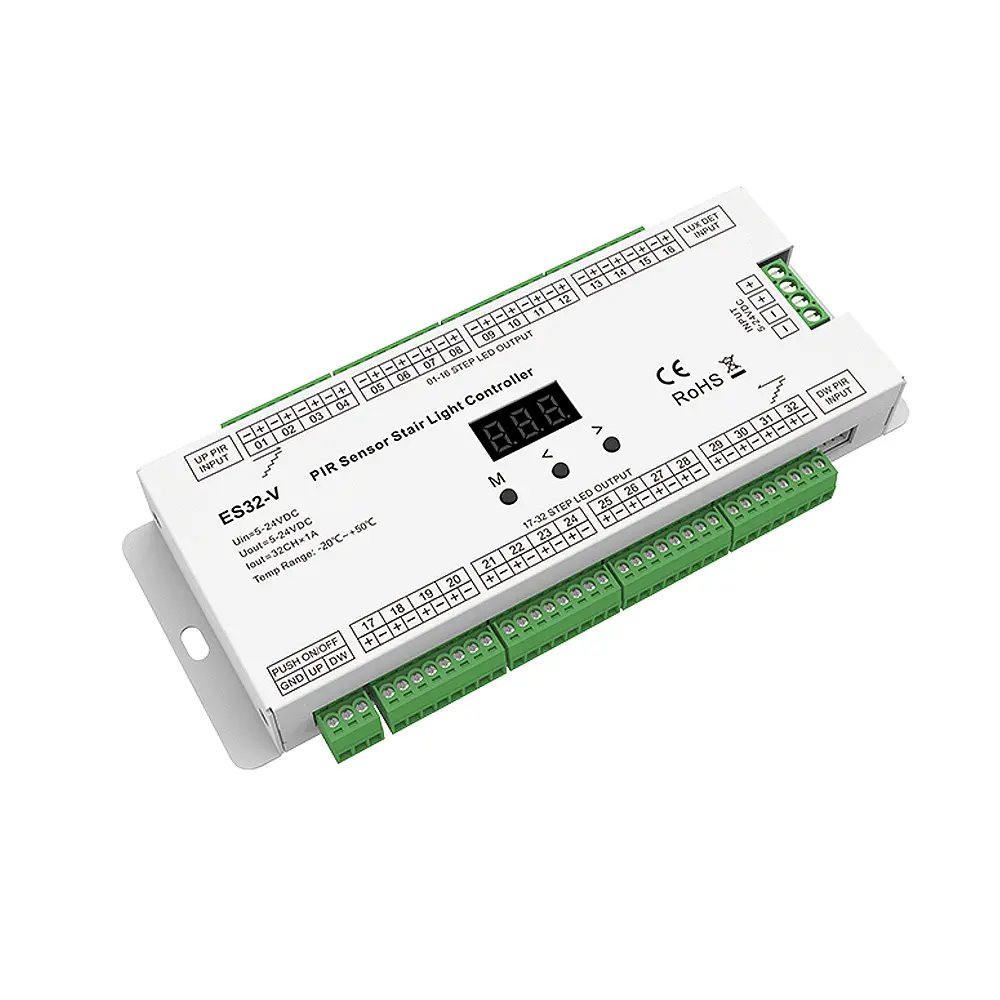

• model: ES32-V
• producent: Skydance
• rodzaj urządzenia: wielokanałowy sterownik schodowy LED
• obsługiwane oświetlenie: stałonapięciowe taśmy i oprawy LED MONO
• liczba kanałów wyjściowych: 32
• regulowana liczba aktywnych stopni: 4–32
• rodzaj wyjścia: PWM, wspólne napięcie stałe
• napięcie zasilania: 5–24 V DC
• maksymalne napięcie wyjściowe: 24 V DC
• maksymalny prąd pojedynczego wyjścia: 1 A
• maksymalna moc pojedynczego wyjścia przy 24 V: 24 W
• krzywa regulacji jasności: logarytmiczna
• poziomy jasności: 1–8
• poziomy prędkości: 1–8
• częstotliwość PWM: 1, 2 lub 4 kHz
• czas rozjaśniania: 0, 1, 2 lub 3 s
• czas wygaszania: 0, 1, 2 lub 3 s
• progi czujnika zmierzchu: 10, 30, 50, 100, 150 i 200 lx lub OFF
• czas automatycznego wyłączenia: od 5 s do 10 min lub anulowanie
• liczba wejść czujników PIR: 2
• wejścia sterowania ręcznego: PUSH UP i PUSH DOWN
• wyświetlacz: OLED
• liczba przycisków konfiguracyjnych: 3
• zasięg detekcji czujników PIR: do około 3 m
• kąt detekcji czujników PIR: około 30°
• temperatura pracy: od -30°C do +55°C
• stopień ochrony: IP20
• sposób montażu sterownika: nawierzchniowy

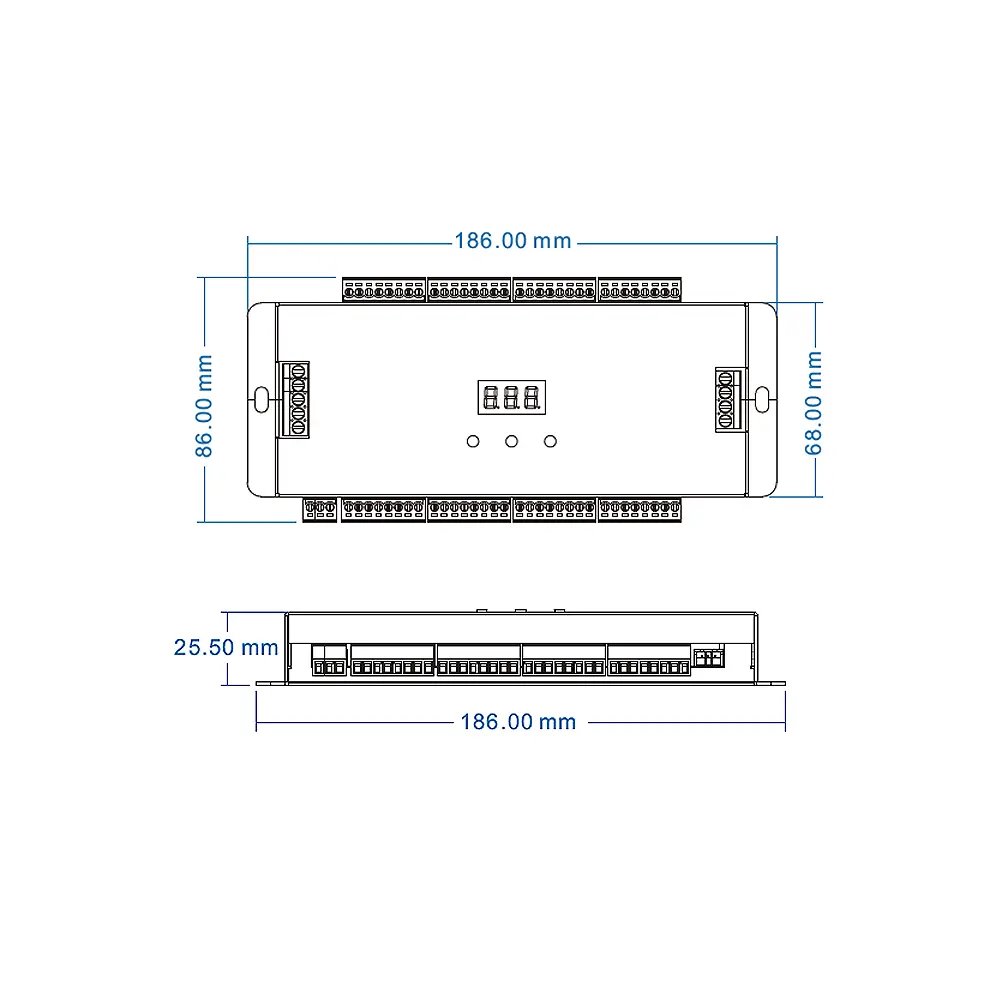

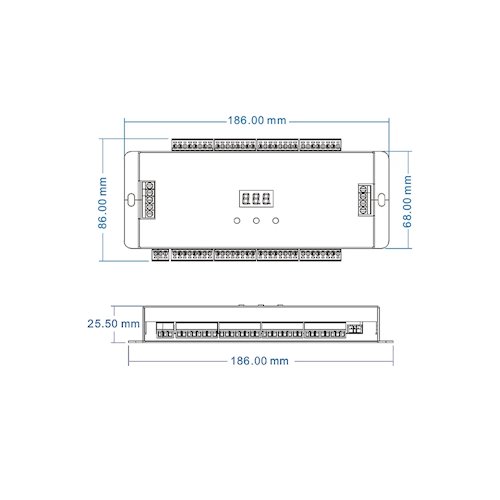

• wymiary sterownika: 186 × 86 × 25,5 mm
• średnica zewnętrzna czujnika: około 26 mm
• średnica otworu montażowego czujnika: około 20 mm
• długość czujnika: około 16 mm

Zawartość zestawu

• sterownik schodowy LED ES32-V – 1 szt.

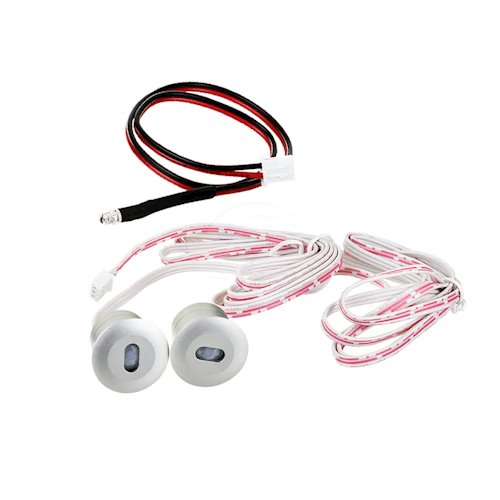

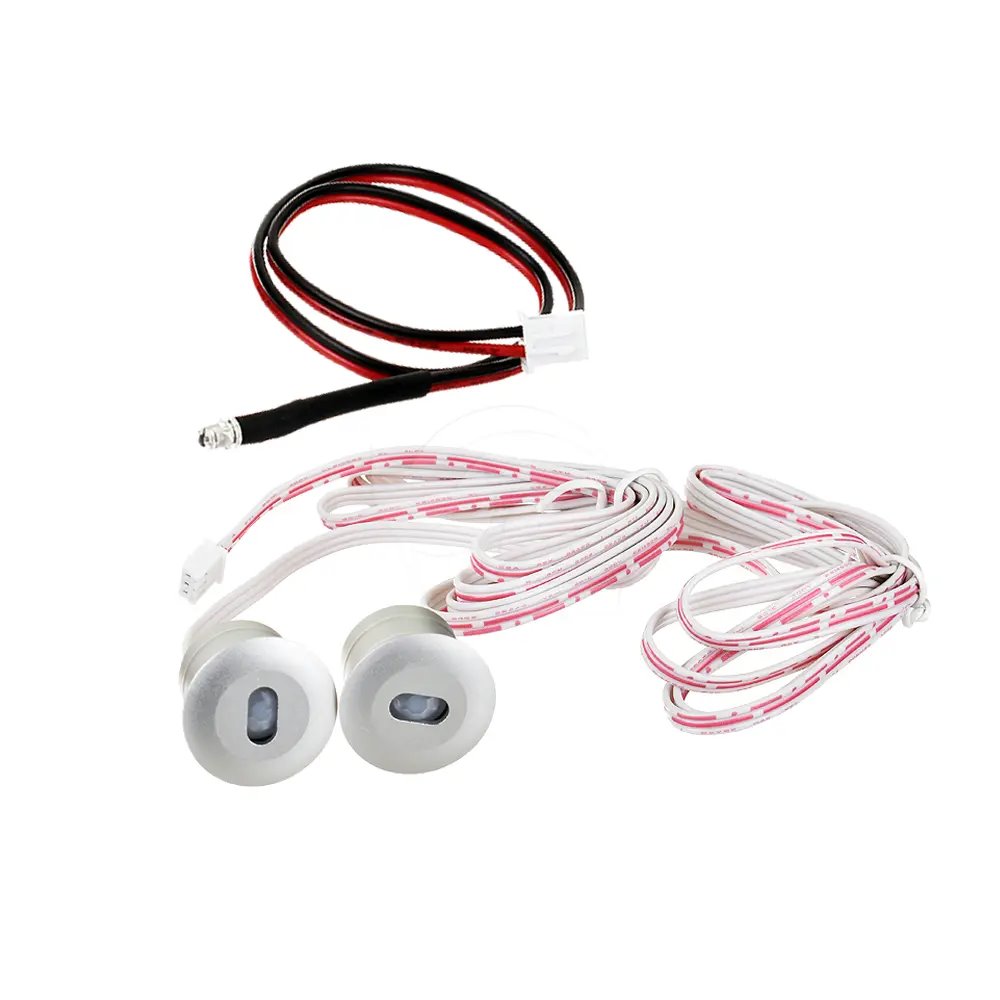

• czujnik ruchu PIR – 2 szt.
• sonda czujnika zmierzchu – 1 szt.
• przewód przedłużający do czujnika ruchu o długości około 5 m – 2 szt.
• instrukcja obsługi

Podstawowa konfiguracja sterownika

1. Ustaw liczbę aktywnych stopni w zakresie od 4 do 32.
2. Wybierz sekwencyjny lub jednoczesny sposób włączania i wyłączania oświetlenia.
3. Wybierz jeden z sześciu programów animacji.
4. Ustaw poziom jasności od 1 do 8.
5. Ustaw prędkość efektu od 1 do 8.
6. Wybierz częstotliwość PWM odpowiednią dla zastosowanego oświetlenia.
7. Ustaw czas płynnego rozjaśniania i wygaszania.
8. Skonfiguruj próg działania czujnika zmierzchu lub wybierz opcję OFF.
9. Ustaw czas automatycznego wyłączenia po zakończeniu wykrywania ruchu.
10. Przetestuj działanie instalacji w obu kierunkach.

Zalecenia montażowe czujników

• jeden czujnik należy umieścić przy dolnej części schodów, a drugi przy górnej
• czujniki powinny być skierowane na obszar, przez który przechodzi użytkownik
• należy unikać montażu bezpośrednio przy grzejnikach, klimatyzatorach i innych źródłach gwałtownych zmian temperatury
• czujników nie należy kierować bezpośrednio w stronę okien ani intensywnego światła słonecznego
• obszar detekcji nie powinien być zasłonięty przez meble, balustrady lub inne przeszkody
• sondę zmierzchową należy umieścić z dala od światła emitowanego bezpośrednio przez sterowaną taśmę LED
• przewody sygnałowe czujników należy prowadzić z dala od przewodów sieciowych i źródeł zakłóceń
