Sterownik schodowy LED ES32 32-kanały z czujnikiem laserowym

Sterownik schodowy LED ES32 - 32 kanały z czujnikami laserowymi EL-C

Sterownik schodowy ES32 z czujnikami EL-C to rozbudowany system przeznaczony do automatycznego sterowania oświetleniem schodów, korytarzy i innych ciągów komunikacyjnych. Sterownik posiada 32 niezależne wyjścia stałonapięciowe oraz dwie grupy sygnału SPI TTL, dlatego może współpracować zarówno z tradycyjnymi, jednokolorowymi taśmami LED, jak i z adresowalnym oświetleniem cyfrowym RGB.

W zestawie znajdują się dwa precyzyjne czujniki laserowe EL-C, które montuje się na początku i na końcu schodów. Sterownik rozpoznaje kierunek poruszania się użytkownika i uruchamia sekwencję świetlną od odpowiedniej strony. Światło może kolejno rozjaśniać poszczególne stopnie, przesuwać się wzdłuż cyfrowej taśmy lub łączyć oba rodzaje oświetlenia.

Sterownik schodowy z czujnikami laserowymi EL-C

Zastosowane czujniki EL-C wykorzystują laserowy pomiar odległości, dzięki czemu zapewniają znacznie węższy i precyzyjniejszy obszar detekcji niż standardowe czujniki PIR. Pozwala to ograniczyć przypadkowe uruchamianie światła przez osoby przechodzące obok schodów, ruch za balustradą lub aktywność w sąsiednim pomieszczeniu.

Zakres detekcji czujnika można ustawić od około 5 cm do 2,5 m. Kąt wykrywania wynosi około 20°, czyli ±10° względem osi czujnika. Wąskie pole detekcji ułatwia skierowanie urządzenia dokładnie na miejsce, w którym użytkownik rozpoczyna wchodzenie lub schodzenie.

Po wykryciu osoby lub obiektu czujnik wysyła do sterownika sygnał uruchamiający. Dostępne są tryby automatycznego i ręcznego ustawiania odległości wykrywania oraz regulowany czas opóźnienia sygnału wynoszący 0, 2, 5, 10, 30 lub 60 sekund.

Rozpoznawanie kierunku poruszania

Jeden czujnik laserowy należy zamontować przy dolnej części schodów, a drugi przy górnej. Czujnik dolny uruchamia oświetlenie w kierunku wchodzenia, natomiast czujnik górny rozpoczyna sekwencję prowadzącą w dół.

Po aktywowaniu jednego z czujników sterownik rozpoczyna zaprogramowaną animację, utrzymuje światło przez ustawiony czas, a następnie automatycznie je wygasza. Kolejność zapalania i wyłączania można dopasować do rodzaju instalacji oraz oczekiwanego efektu wizualnego.

32 niezależne wyjścia MONO

ES32 posiada 32 niezależne wyjścia stałonapięciowe PWM przeznaczone do bezpośredniego sterowania jednokolorowymi taśmami lub oprawami LED. Każdy stopień może zostać podłączony do osobnego kanału, dzięki czemu światło jest włączane i wygaszane niezależnie.

Maksymalny prąd pojedynczego wyjścia wynosi 1 A. Przy napięciu 12 V odpowiada to obciążeniu do 12 W na kanał, a przy napięciu 24 V – do 24 W na kanał. Pobór energii każdego odcinka taśmy należy obliczyć osobno i nie przekraczać maksymalnego obciążenia wyjścia.

W trybie jednokolorowego oświetlenia można ustawić od 8 do 32 aktywnych stopni. Sterownik umożliwia wybór jasności, prędkości animacji i jednego z czterech podstawowych sposobów pracy kanałów.

Dwie grupy wyjść cyfrowych SPI

Oprócz wyjść jednokolorowych sterownik posiada dwie identyczne grupy sygnału SPI TTL. Umożliwiają one sterowanie adresowalnymi taśmami LED RGB, w których poszczególne piksele lub grupy diod mogą wyświetlać różne kolory i animacje.

Jedno wyjście SPI może zostać wykorzystane do cyfrowego podświetlenia stopni, natomiast drugie do sterowania dodatkową taśmą zamontowaną przy poręczy, ścianie, cokole lub wzdłuż całego biegu schodów. Obie grupy przekazują ten sam sygnał, co pozwala uzyskać zsynchronizowane efekty.

W trybie liniowej taśmy cyfrowej można skonfigurować od 32 do 960 pikseli. Tryb cyfrowych stopni pozwala ustawić od 8 do 160 sekcji oraz od 2 do 120 pikseli na jedną sekcję, przy czym całkowita liczba punktów nie może przekroczyć 960.

Cztery główne konfiguracje oświetlenia

• White Step: sterowanie maksymalnie 32 niezależnymi stopniami z jednokolorowymi taśmami lub oprawami LED.
• Color Flow: płynące efekty na prostej, adresowalnej taśmie cyfrowej RGB.
• Color Step: cyfrowe podświetlenie kolejnych stopni taśmami lub modułami RGB.
• White Step + Color Flow: jednoczesne sterowanie jednokolorowymi stopniami i dodatkową cyfrową taśmą RGB.

Efekty dla jednokolorowych stopni

• ON one by one: kolejne stopnie zapalają się jeden po drugim.
• All OFF, Five ON: po schodach przesuwa się grupa pięciu aktywnych stopni.
• All ON, One OFF: wszystkie stopnie są włączone, a jeden wygaszony kanał przesuwa się wzdłuż schodów.
• All ON: wszystkie stopnie zapalają się jednocześnie.

Kolory i efekty cyfrowe

W trybach SPI użytkownik może wybrać jeden z ośmiu statycznych kolorów, animację kolejki kolorów, efekt pogoni, płynne przejścia barw albo zdefiniować własny kolor poprzez ustawienie wartości kanałów czerwonego, zielonego i niebieskiego.

• czerwony
• pomarańczowy
• żółty
• zielony
• cyjan
• niebieski
• fioletowy
• biały
• sekwencja siedmiu kolorów i bieli
• efekt pogoni za kolorami
• płynne przenikanie sześciu kolorów
• kolor definiowany przez użytkownika

Regulacja jasności i prędkości

Poziom jasności oraz prędkość animacji można regulować w ośmiu stopniach. Pozwala to uzyskać szybkie, dynamiczne efekty albo spokojne i płynne podświetlenie odpowiednie do użytkowania nocnego.

Sterownik wykorzystuje logarytmiczną krzywą regulacji jasności, która zapewnia bardziej naturalne dla ludzkiego wzroku rozjaśnianie i wygaszanie światła. Wybrane ustawienia są widoczne na ekranie OLED i zapisywane w pamięci urządzenia.

Czujnik zmierzchu

Zewnętrzny czujnik światła dziennego pozwala uzależnić automatyczne działanie instalacji od jasności otoczenia. Sterownik może reagować na czujniki laserowe wyłącznie po zmroku lub przy niedostatecznym poziomie światła w pomieszczeniu.

Próg działania można ustawić na poziomie 10, 30, 50, 100, 150 lub 200 lx. Dostępna jest również opcja OFF, która wyłącza kontrolę jasności i umożliwia uruchamianie oświetlenia niezależnie od pory dnia.

Ręczne sterowanie przyciskami

Wejścia UP i DOWN mogą współpracować nie tylko z czujnikami, ale również z zewnętrznymi przyciskami monostabilnymi. Przycisk znajdujący się na dole schodów może uruchamiać sekwencję w górę, a przycisk na górze – animację w przeciwnym kierunku.

Wejścia przycisków można skonfigurować jako symulowane wejścia czujników lub jako funkcję jednoczesnego włączenia całego oświetlenia. Ręczne uruchomienie może ignorować ustawiony próg czujnika zmierzchu.

Łączenie dwóch sterowników

ES32 umożliwia kaskadowe połączenie dwóch sterowników. Rozwiązanie sprawdzi się przy bardzo długich schodach, rozbudowanych korytarzach lub instalacjach wymagających większej liczby niezależnie sterowanych kanałów.

Jeden sterownik obsługuje dolną część instalacji i czujnik kierunku w górę, natomiast drugi steruje górną częścią oraz czujnikiem kierunku w dół. Oba urządzenia komunikują się poprzez wejścia kaskadowe UP i DOWN, dzięki czemu sekwencja może być kontynuowana pomiędzy sterownikami.

Wyświetlacz OLED i intuicyjna konfiguracja

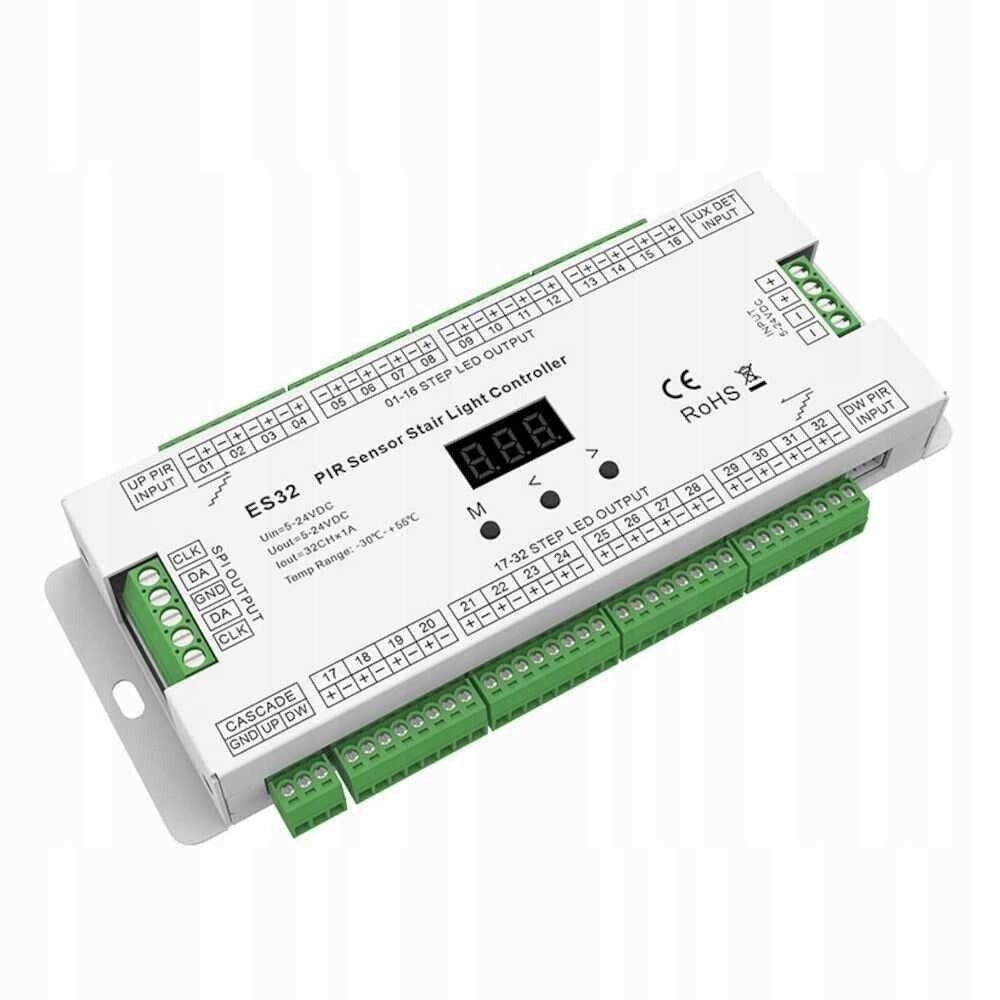

Na obudowie urządzenia znajduje się czytelny wyświetlacz OLED oraz trzy przyciski konfiguracyjne. Pozwalają one ustawić wszystkie najważniejsze parametry bez stosowania aplikacji, komputera lub dodatkowego programatora.

Z poziomu menu można wybrać rodzaj instalacji, liczbę stopni, liczbę pikseli, typ cyfrowego układu scalonego, kolejność kanałów RGB, efekt świetlny, prędkość, jasność, próg czujnika zmierzchu i czas automatycznego wyłączenia.

Najważniejsze funkcje sterownika ES32 EL-C

• automatyczne sterowanie oświetleniem schodów i korytarzy
• 32 niezależne wyjścia stałonapięciowe PWM
• maksymalny prąd pojedynczego kanału 1 A
• obsługa od 8 do 32 jednokolorowych stopni
• dwie grupy wyjść cyfrowego sygnału SPI TTL
• obsługa maksymalnie 960 cyfrowych pikseli LED
• możliwość łączenia oświetlenia MONO i cyfrowego RGB
• dwa precyzyjne czujniki laserowe EL-C
• regulowany zakres detekcji od 0,05 do 2,5 m
• wąski kąt detekcji wynoszący około 20°
• automatyczne rozpoznawanie kierunku poruszania się użytkownika
• czujnik zmierzchu z regulowanym progiem działania
• cztery główne konfiguracje oświetlenia
• cztery efekty dla jednokolorowych stopni
• dwanaście ustawień kolorów i efektów cyfrowych
• regulacja jasności w ośmiu poziomach
• regulacja prędkości w ośmiu poziomach
• możliwość zdefiniowania własnego koloru RGB
• obsługa 28 popularnych typów cyfrowych układów LED
• możliwość ustawienia kolejności kanałów RGB
• współpraca z przyciskami monostabilnymi
• możliwość kaskadowego połączenia dwóch sterowników
• czytelny wyświetlacz OLED
• konfiguracja za pomocą trzech przycisków
• funkcja szybkiego autotestu
• możliwość wyłączenia uszkodzonego kanału
• zabezpieczenie przeciwzwarciowe i termiczne
• ochrona przed odwróceniem polaryzacji

Kompatybilne cyfrowe układy LED

TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, WS2811, WS2812, TM1829, TM1914A, GW6205, GS8206, GS8208, LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813, SK9822, SM16703P

Parametry techniczne sterownika

• model: ES32 EL-C
• rodzaj urządzenia: schodowy sterownik LED z podwójnym czujnikiem
• napięcie wejściowe: 5–24 V DC
• napięcie wyjściowe: 32 × 5–24 V DC
• liczba wyjść stałonapięciowych: 32
• maksymalny prąd pojedynczego wyjścia: 1 A
• maksymalna moc pojedynczego kanału: 5–24 W, zależnie od napięcia
• rodzaj wyjścia: napięcie stałe PWM + SPI TTL
• liczba grup wyjść SPI: 2
• maksymalna liczba pikseli SPI: 960
• krzywa regulacji jasności: logarytmiczna
• regulacja jasności: 8 poziomów
• regulacja prędkości: 8 poziomów
• wyświetlacz: OLED
• liczba przycisków konfiguracyjnych: 3
• temperatura pracy: od -30°C do +55°C
• maksymalna temperatura obudowy: +85°C
• stopień szczelności: IP20
• wymiary sterownika: 186 × 86 × 25,5 mm
• certyfikaty i zgodność: CE, RoHS

Parametry czujnika laserowego EL-C

• rodzaj urządzenia: laserowy czujnik obecności i odległości
• napięcie zasilania czujnika: 5 V DC ze sterownika
• liczba przewodów: 3
• rodzaj sygnału wyjściowego: wysoki lub niski poziom logiczny
• zakres detekcji: 0,05–2,5 m
• kąt detekcji: około 20°, czyli ±10°
• tryb ustawiania odległości: automatyczny lub ręczny
• czasy opóźnienia: 0, 2, 5, 10, 30 lub 60 s
• temperatura pracy: od -30°C do +50°C
• stopień ochrony: IP20
• wymiary czujnika: około 32 × 32 × 17,5 mm
• średnica otworu montażowego: około 24 mm
• długość przewodu czujnika: około 1 m

Zawartość zestawu

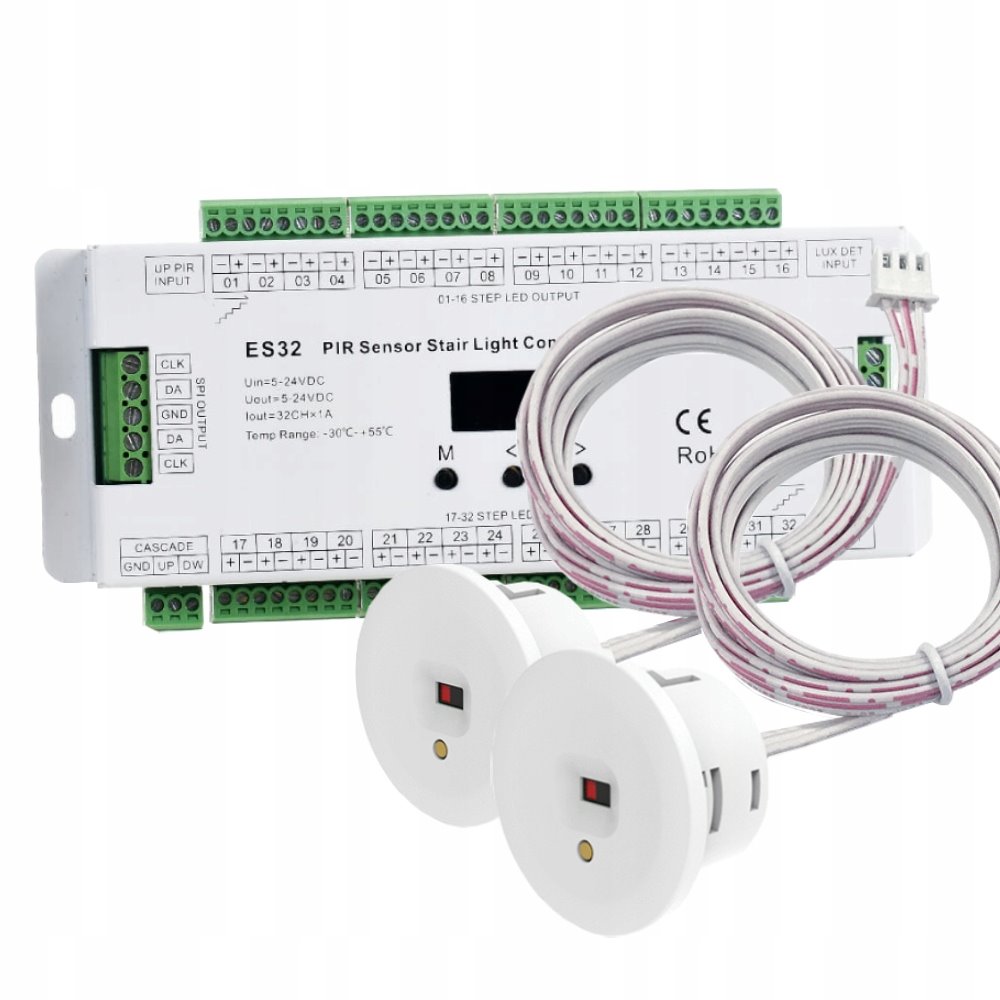

• sterownik schodowy ES32 – 1 szt.
• czujnik laserowy EL-C z przewodem o długości około 1 m – 2 szt.
• przewód przedłużający do czujnika o długości około 5 m – 2 szt.
• czujnik światła dziennego z przewodem o długości około 30 cm – 1 szt.
• instrukcja obsługi

Ustawianie zasięgu czujnika laserowego

1. Zamontuj czujnik w docelowym miejscu i skieruj go na obszar, w którym ma wykrywać użytkownika.
2. Włącz zasilanie czujnika i usuń wszystkie osoby oraz przedmioty z obszaru detekcji.
3. Użyj funkcji automatycznego pomiaru lub naciśnij przycisk SET, aby zapisać wybraną odległość.
4. Przejdź przez obszar wykrywania i sprawdź, czy czujnik prawidłowo wysyła sygnał.
5. Jeżeli urządzenie reaguje zbyt wcześnie lub zbyt późno, ponownie ustaw odległość.
6. Wykonaj osobną konfigurację dla czujnika znajdującego się na dole i na górze schodów.

Zalecenia montażowe czujników laserowych

• czujnik należy zamontować na wysokości co najmniej 8 cm nad stopniem
• sensor powinien być ustawiony w taki sposób, aby noga użytkownika przecinała obszar detekcji
• czujnik należy montować wewnątrz suchego pomieszczenia
• należy unikać montażu bezpośrednio przy oknach, klimatyzatorach i wentylatorach
• w obszarze wykrywania nie powinny znajdować się meble, dekoracje ani inne przeszkody
• czujnik musi zostać zamontowany w prawidłowym kierunku i pod odpowiednim kątem
• przewody czujników należy prowadzić z dala od przewodów sieciowych i źródeł zakłóceń
