Zestaw schodowy LED SPI/MONO ES24+ES-F z czujnikami PIR

Zestaw schodowy LED SPI/MONO ES24 + ES-F z czujnikami PIR

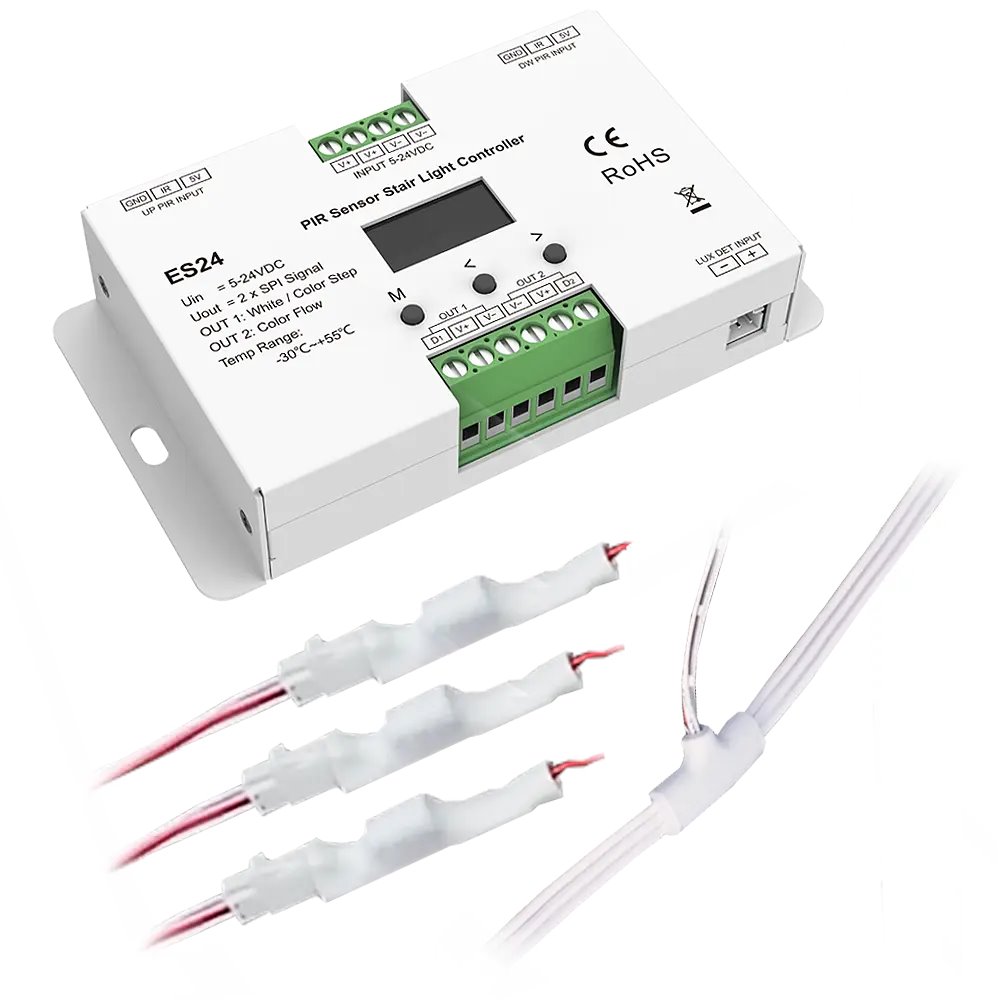

ES24 + ES-F to rozbudowany zestaw przeznaczony do automatycznego sterowania oświetleniem schodów, korytarzy i innych ciągów komunikacyjnych. System umożliwia obsługę zarówno adresowalnych taśm cyfrowych SPI, jak i tradycyjnych, jednokolorowych taśm LED MONO. W zestawie znajduje się sterownik ES24, 24 adaptery ES-F, dwa czujniki ruchu PIR, sonda zmierzchowa oraz przewody potrzebne do wykonania instalacji. Dzięki adapterom ES-F każdy stopień może być wyposażony w osobny odcinek jednokolorowej taśmy LED, który jest włączany, ściemniany i wyłączany zgodnie z zaprogramowaną sekwencją.

Sterownik schodowy - oświetlenie cyfrowe SPI i jednokolorowe MONO

Sterownik ES24 + ES-F może zostać wykorzystany w dwóch podstawowych rodzajach instalacji. W trybie SPI współpracuje z adresowalnymi taśmami cyfrowymi RGB, umożliwiając sterowanie poszczególnymi pikselami lub sekcjami taśmy. Pozwala to uzyskać wielokolorowe animacje, płynące fale świetlne i dynamiczne przejścia barw.

W instalacji MONO sygnał cyfrowy ze sterownika jest przekazywany do adapterów ES-F. Każdy adapter przekształca otrzymany sygnał na wyjście PWM przeznaczone do sterowania osobnym odcinkiem stałonapięciowej, jednokolorowej taśmy LED. Dzięki temu kolejne stopnie mogą zapalać się i wygaszać niezależnie.

Zestaw zawiera 24 adaptery ES-F, dlatego umożliwia wykonanie instalacji MONO składającej się z maksymalnie 24 niezależnie sterowanych stopni. Każdy adapter może obsłużyć obciążenie do 1 A.

Dwa czujniki ruchu i wykrywanie kierunku

W komplecie znajdują się dwa czujniki ruchu PIR przeznaczone do montażu na początku i na końcu schodów lub korytarza. Pierwszy czujnik uruchamia oświetlenie w kierunku od dołu do góry, natomiast drugi rozpoczyna sekwencję w przeciwnym kierunku.

Zasięg wykrywania ruchu wynosi do około 3 metrów, a kąt detekcji około 30°. Stosunkowo wąski obszar wykrywania pomaga ograniczyć przypadkowe uruchamianie instalacji przez osoby znajdujące się poza schodami.

Czujniki podłącza się do wejść sterujących UP i DOWN. Sterownik rozpoznaje, który czujnik został aktywowany, a następnie uruchamia efekt świetlny w odpowiednim kierunku.

Automatyczna praca sterownika po zmroku

Do zestawu dołączona jest niewielka sonda zmierzchowa, która mierzy poziom oświetlenia w pomieszczeniu. Sterownik może blokować uruchamianie taśm LED, gdy światło dzienne lub oświetlenie główne zapewnia wystarczającą widoczność.

Funkcja zmierzchowa ogranicza niepotrzebne zużycie energii i sprawia, że oświetlenie dekoracyjne działa przede wszystkim wieczorem i w nocy. Próg reakcji sondy można dopasować do warunków panujących w miejscu montażu lub całkowicie wyłączyć jej działanie.

Sekwencyjne zapalanie i wygaszanie stopni

Po wykryciu ruchu sterownik może kolejno rozjaśniać oświetlenie poszczególnych stopni. Sekwencja rozpoczyna się od strony, z której użytkownik wszedł na schody, i przesuwa się zgodnie z kierunkiem jego poruszania.

Po upływie ustawionego czasu światło może zostać wygaszone stopniowo lub jednocześnie. Kierunek wyłączania może być zgodny z kolejnością zapalania albo przeciwny, co pozwala dopasować zachowanie systemu do układu schodów i oczekiwanego efektu wizualnego.

Wbudowany ściemniacz umożliwia regulację jasności oświetlenia, a ustawienie prędkości pozwala zdecydować, jak szybko mają zapalać się kolejne stopnie.

Kolorowe efekty na taśmach cyfrowych SPI

W przypadku zastosowania adresowalnej taśmy RGB sterownik może tworzyć płynące fale świetlne, sekwencje kolorów, efekty pogoni oraz łagodne przejścia pomiędzy barwami. Możliwe jest także wybranie statycznego koloru i dopasowanie kolejności kanałów RGB do zastosowanej taśmy.

ES24 obsługuje wiele popularnych układów cyfrowych stosowanych w taśmach i modułach LED. Typ układu scalonego wybiera się w menu urządzenia, dzięki czemu sterownik może współpracować z różnymi modelami oświetlenia cyfrowego.

Dwa wyjścia cyfrowego sygnału SPI

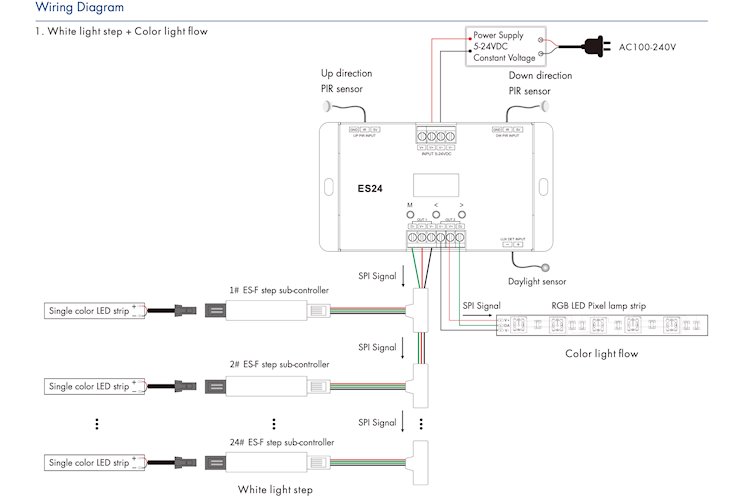

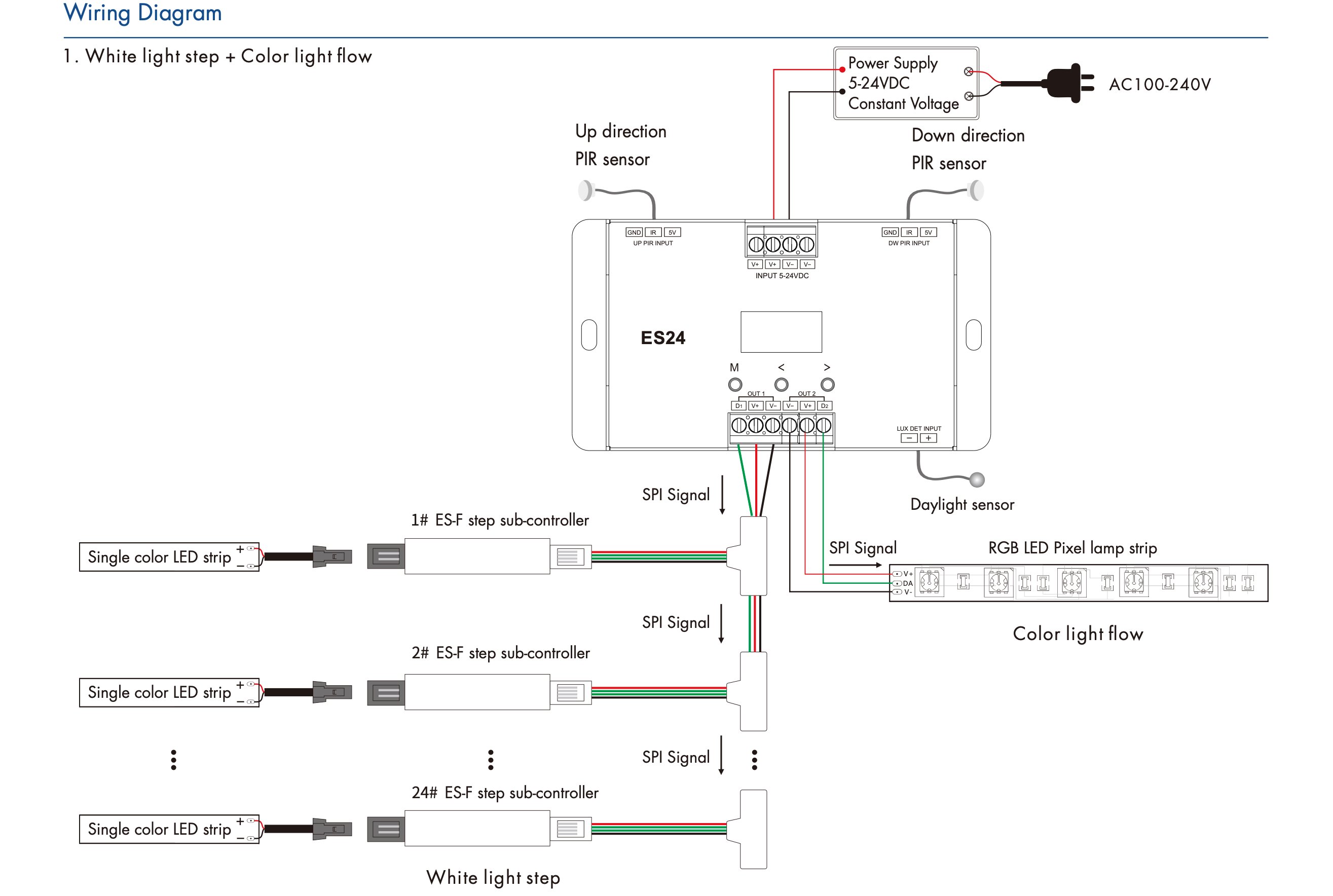

Sterownik posiada dwie grupy wyjściowe sygnału SPI TTL. Pierwsza grupa może odpowiadać za sterowanie oświetleniem poszczególnych stopni — bezpośrednio w instalacji cyfrowej lub poprzez adaptery ES-F w instalacji MONO.

Druga grupa może sterować dodatkową cyfrową taśmą RGB zamontowaną przy poręczy, ścianie, cokole lub wzdłuż schodów. Pozwala to połączyć niezależnie podświetlane stopnie z dodatkowym, płynącym efektem dekoracyjnym.

Wyświetlacz i wygodna konfiguracja

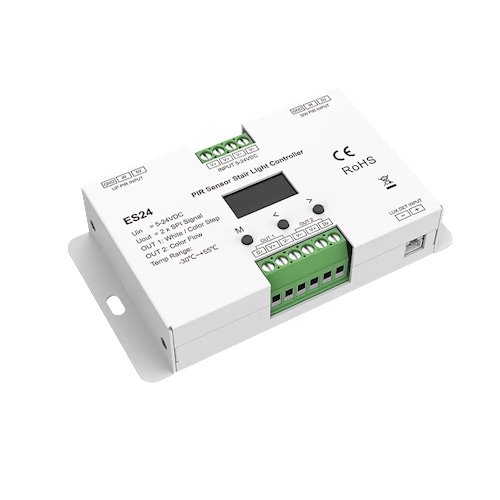

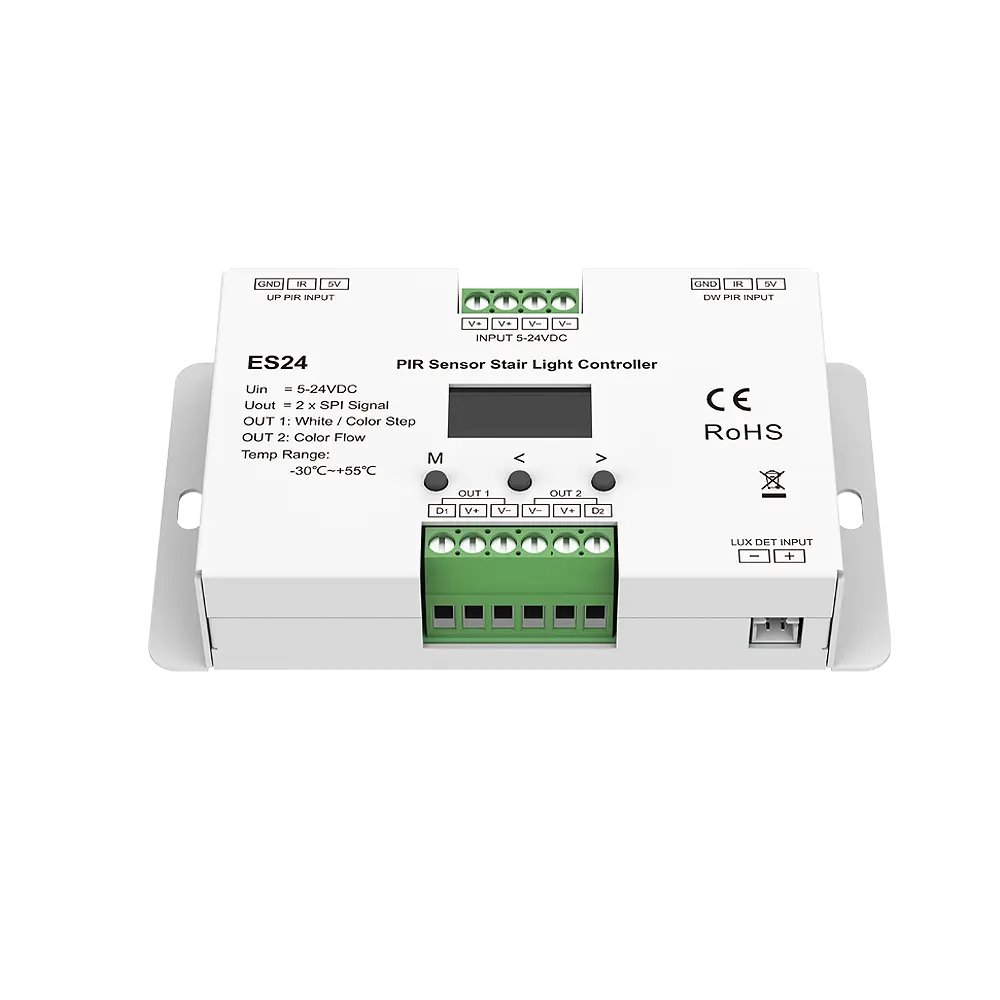

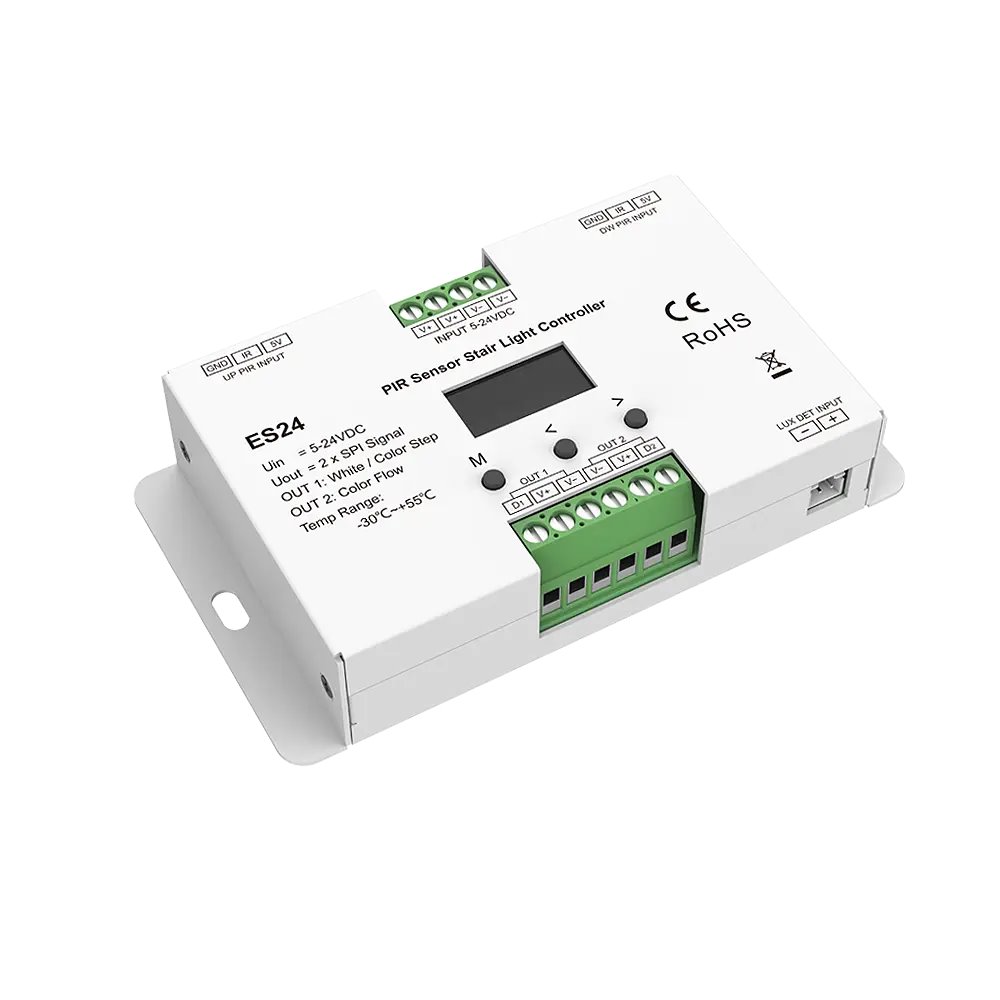

Na obudowie sterownika znajduje się czytelny wyświetlacz oraz trzy mechaniczne przyciski konfiguracyjne. Pozwalają one ustawić wszystkie najważniejsze parametry bez korzystania z komputera lub aplikacji mobilnej.

Z poziomu menu można skonfigurować między innymi liczbę stopni, rodzaj oświetlenia, typ cyfrowego układu LED, kolejność kanałów RGB, jasność, prędkość animacji, czas podtrzymania światła, sposób zapalania i wygaszania oraz próg działania sondy zmierzchowej.

Możliwość współpracy z systemem zewnętrznym

Oprócz wejść UP i DOWN sterownik posiada dodatkowe wejście DIS. Może ono służyć do blokowania lub odblokowywania automatycznego działania instalacji z poziomu zewnętrznego przełącznika, automatyki budynkowej lub systemu inteligentnego domu.

Pozwala to na przykład wyłączyć reakcję na czujniki w określonych godzinach, zablokować oświetlenie podczas sprzątania lub połączyć sterownik z nadrzędnym systemem sterującym.

Najważniejsze funkcje zestawu ES24 + ES-F

• automatyczne sterowanie oświetleniem schodów i korytarzy
• obsługa cyfrowych taśm LED SPI
• obsługa jednokolorowych taśm LED MONO za pomocą adapterów ES-F
• 24 adaptery ES-F znajdujące się w zestawie
• maksymalna obciążalność jednego adaptera do 1 A
• niezależne sterowanie maksymalnie 24 stopniami w instalacji MONO
• obsługa od 8 do 72 stopni w instalacji cyfrowej SPI
• obsługa maksymalnie 720 adresowalnych pikseli LED
• dwa czujniki ruchu PIR znajdujące się w zestawie
• automatyczne rozpoznawanie kierunku poruszania się użytkownika
• zasięg detekcji czujników do około 3 metrów
• kąt detekcji czujników około 30°
• sonda zmierzchowa blokująca działanie przy dostatecznym oświetleniu
• sekwencyjne lub jednoczesne zapalanie stopni
• sekwencyjne lub jednoczesne wygaszanie stopni
• możliwość wyboru kierunku wygaszania
• wbudowana regulacja jasności
• regulowana prędkość efektów
• regulowany czas podtrzymania oświetlenia
• kolorowe efekty dynamiczne dla taśm cyfrowych RGB
• dwie grupy wyjść sygnału SPI TTL
• obsługa wielu popularnych cyfrowych układów LED
• możliwość zmiany kolejności kanałów RGB
• wbudowany wyświetlacz konfiguracyjny
• obsługa za pomocą trzech przycisków na obudowie
• wejścia sterujące UP i DOWN
• dodatkowe wejście blokujące DIS
• możliwość pracy autonomicznej lub współpracy z zewnętrznym systemem

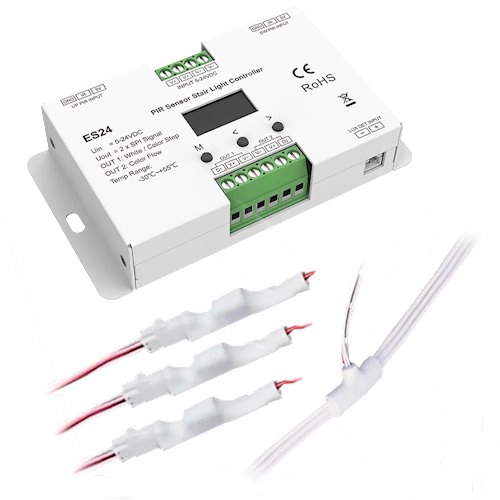

Zawartość zestawu

• sterownik schodowy cyfrowo-korytarzowy ES24 – 1 szt.
• adapter ES-F przekształcający sygnał SPI na wyjście MONO PWM – 24 szt.
• czujnik ruchu PIR – 2 szt.
• sonda zmierzchowa – 1 szt.
• zintegrowany przewód do podłączenia adapterów o długości około 11 m – 1 szt.
• przewód do podłączenia czujnika ruchu o długości około 5 m – 2 szt.

Parametry techniczne sterownika ES24

• model sterownika: ES24
• rodzaj urządzenia: cyfrowy sterownik schodowy i korytarzowy
• obsługiwane rodzaje oświetlenia: SPI oraz MONO z adapterami ES-F
• napięcie zasilania: 5–24 V DC
• maksymalne napięcie pracy wyjść: 24 V DC
• maksymalny prąd systemu: 20 A
• rodzaj sygnału wyjściowego sterownika: 2 × SPI TTL
• liczba obsługiwanych stopni SPI: od 8 do 72
• maksymalna liczba cyfrowych pikseli: 720
• liczba wejść sterujących: 3
• wejścia kierunkowe: UP i DOWN
• dodatkowe wejście: DIS
• napięcie sygnału wejść wyzwalających: 5 V
• konfiguracja: wbudowany wyświetlacz i przyciski
• regulacja jasności: wbudowana
• temperatura pracy: od -30°C do +55°C
• stopień ochrony: IP20
• sposób montażu: nawierzchniowy

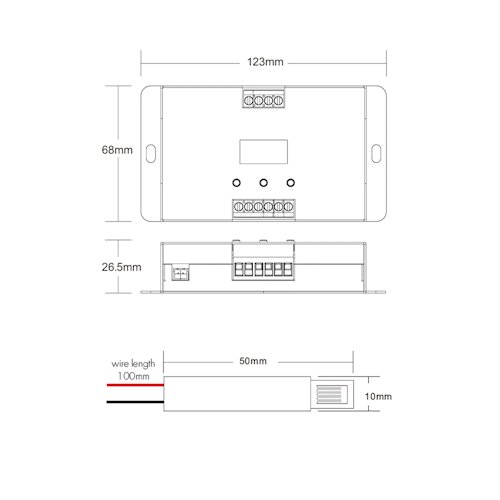

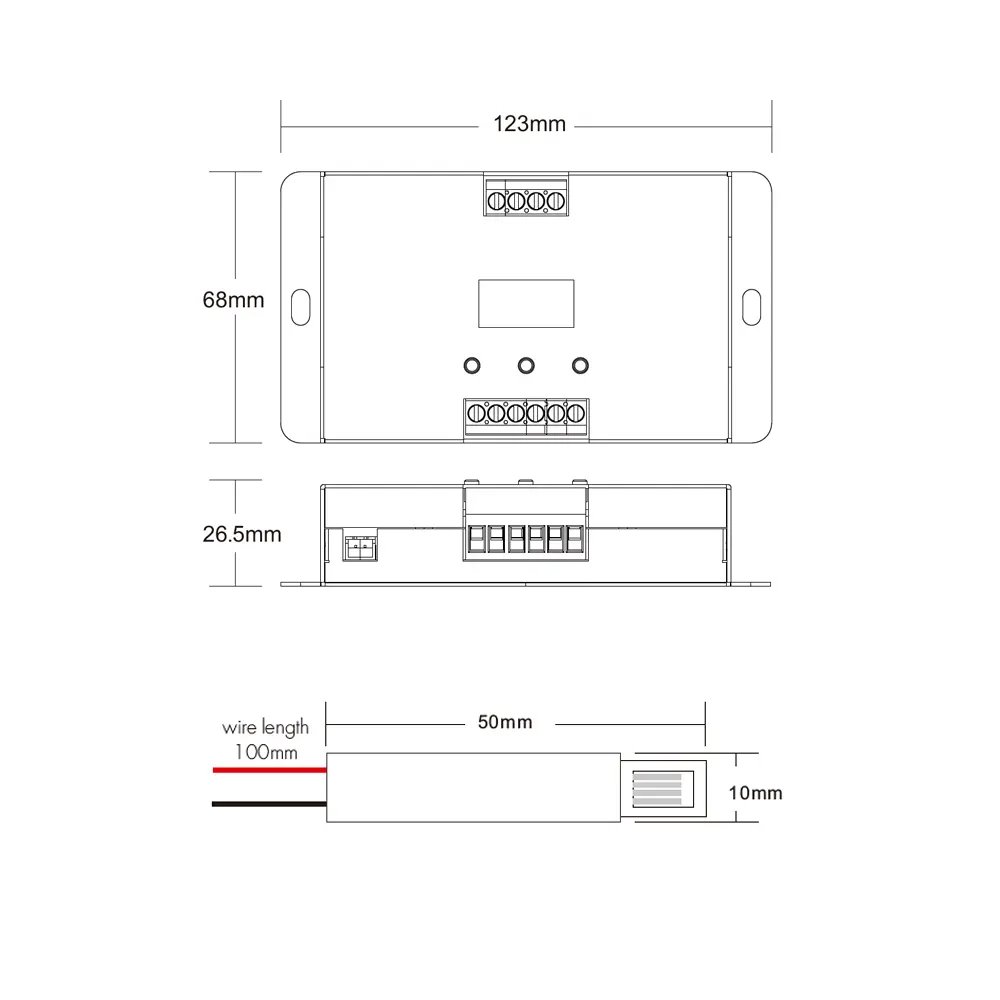

• wymiary sterownika: 123 × 68 × 26,5 mm
• gwarancja: 60 miesięcy
• kod EAN zestawu: 5904063169719

Parametry adapterów ES-F

• rodzaj urządzenia: adapter sygnału SPI na wyjście stałonapięciowe MONO PWM
• liczba adapterów w zestawie: 24
• liczba wyjść jednego adaptera: 1
• maksymalny prąd jednego adaptera: 1 A
• maksymalne napięcie pracy: 24 V DC
• zastosowanie: niezależne sterowanie odcinkiem jednokolorowej taśmy LED
• połączenie ze sterownikiem: wspólny, zintegrowany przewód sygnałowy

Parametry czujników ruchu PIR

• liczba czujników w zestawie: 2
• zasięg detekcji: do około 3 m
• kąt detekcji: około 30°
• średnica zewnętrzna czujnika: około 26 mm
• średnica otworu montażowego: około 20 mm
• długość czujnika: około 16 mm
• długość przewodu połączeniowego: około 5 m dla każdego czujnika
