Zestaw schodowy LED Standard - Równocześnie

Zestaw schodowy LED Standard z czujnikami ruchu

Inteligentny zestaw schodowy LED Standard to komplet, który pozwoli w pełni zautomatyzować pracę Twojego oświetlenia schodowego. Wykorzystamy go do do efektownego sterowania oświetleniem LED 12V lub 24V (mogą być to taśmy LED czy oprawy schodowe) klatki schodowej w instalacjach z równoległym połączeniem lamp. Zestaw schodowy LED Standard równocześnie i płynnie włącza nasze oświetlenie na określony czas (w momencie wykrycia ruchu), a także delikatnie podświetla lampy w czasie czuwania.

Najważniejsze funkcje sterownika schodowego:

• Funkcja włącznika pełnego oświetlenia na określony czas
• Funkcja podświetlenia grupy lamp L1 w stanie czuwania po zmierzchu na 2% maksymalnej jasności
• Funkcja lampy Master do podświetlenia ogólnego lub poręczy (L2)
• Funkcja świecenia stałego (z użyciem dowolnych wyłączników)
• Funkcja przedłużenia świecenia
• Funkcja blokowania świecenia w dzień przez wejście DIS

Funkcja lampy Master:

• Lampa L2 pełni funkcję lampy Master np. do podświetlenia poręczy lub do oświetlenia ogólnego
• Lampa Master jest zapalana razem z grupa lamp L1, a gaszona po L1 (Czas gaszenia =1s)
• Lampa Master (L2) jest wygaszona w stanie czuwania sterownika (w odróżnieniu od grupy lamp L1, która ma ustaloną na stałe wartość podświetlenia równą 2% maksymalnej jasności).

Zestaw automatyki schodowej Standard

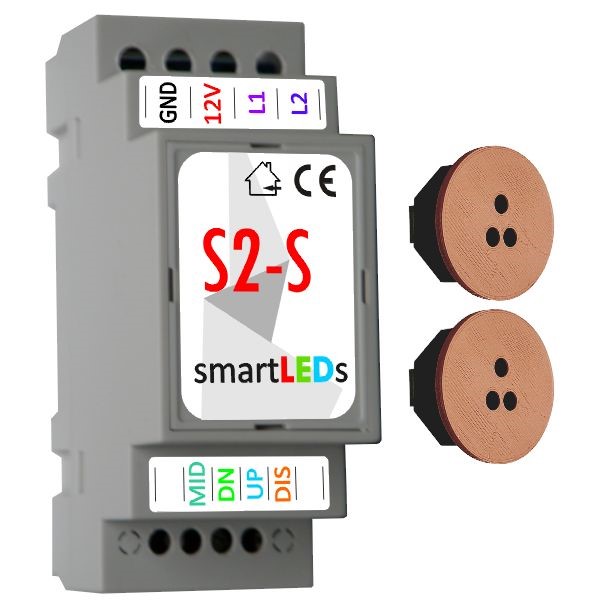

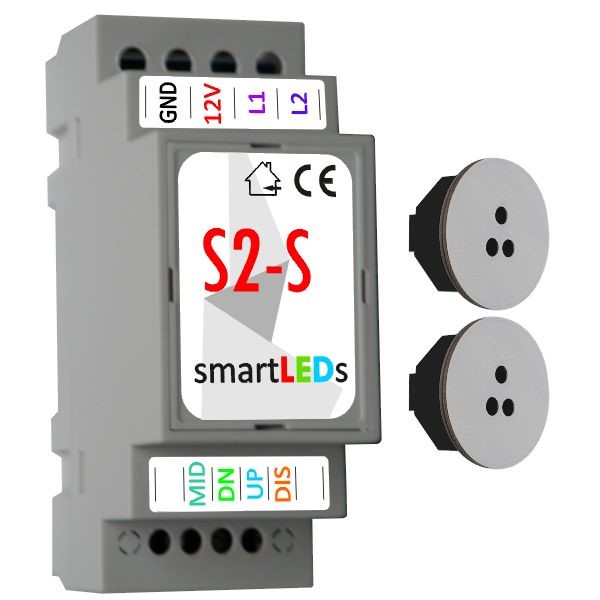

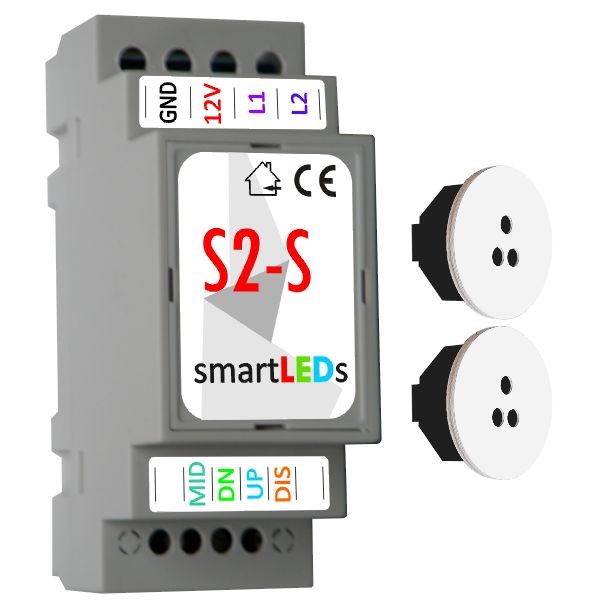

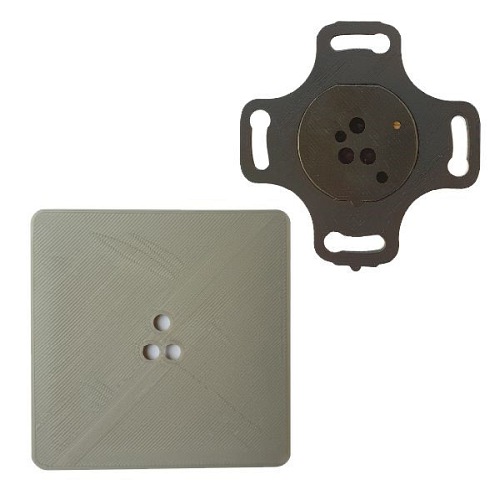

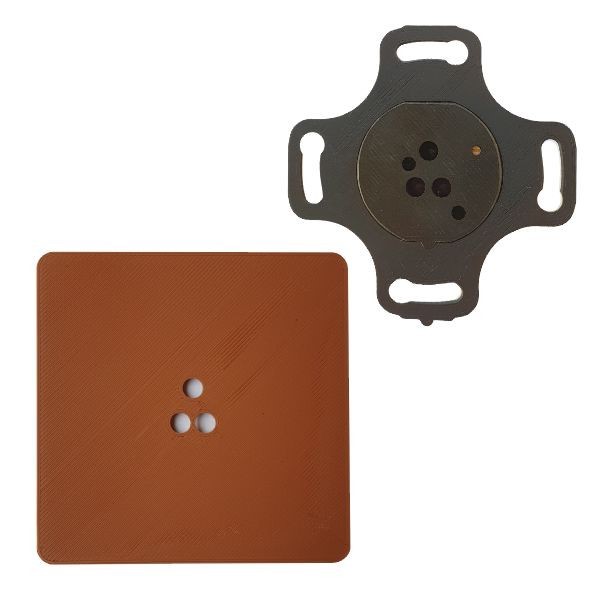

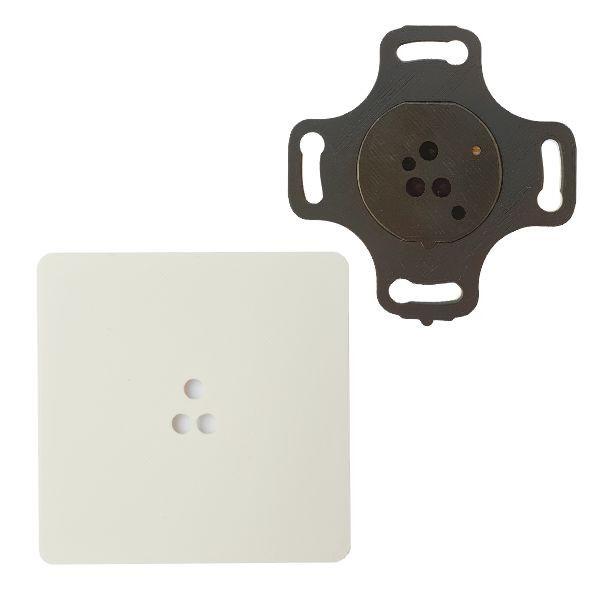

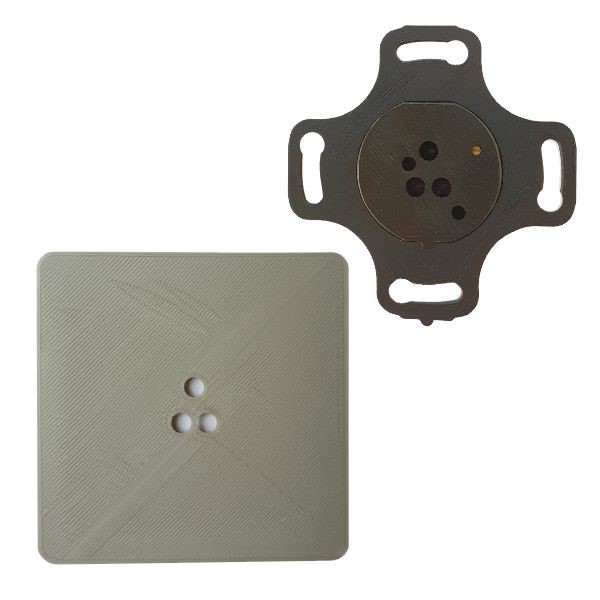

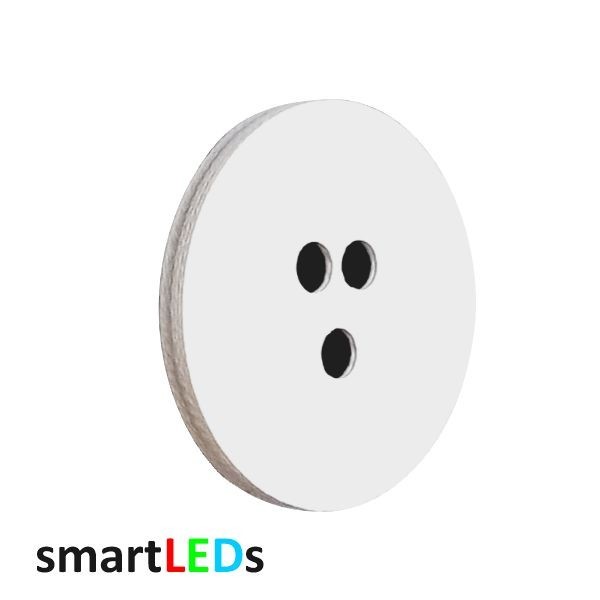

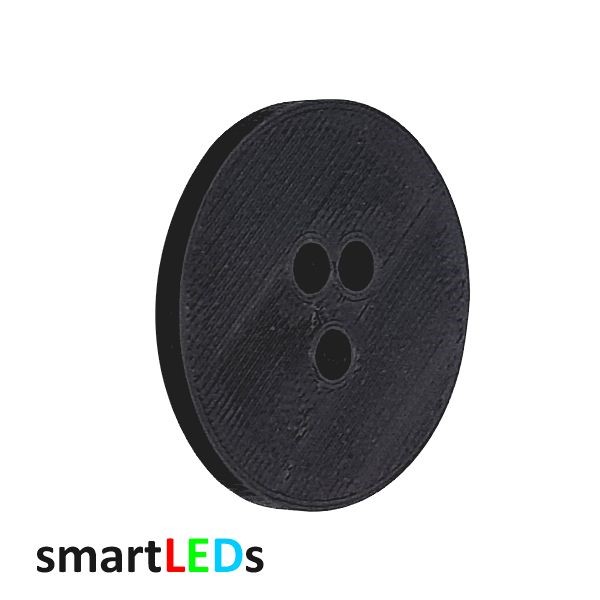

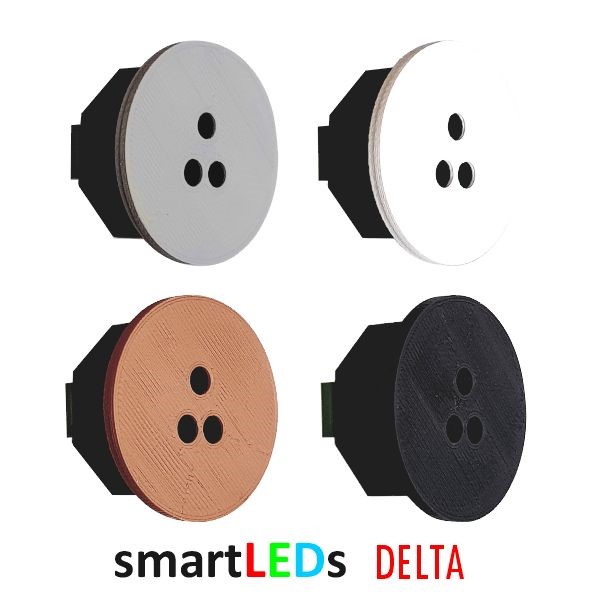

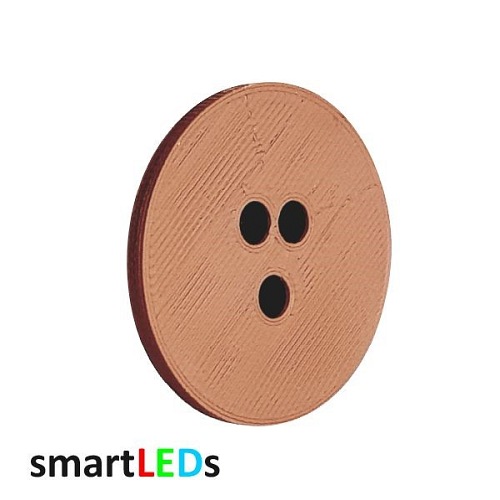

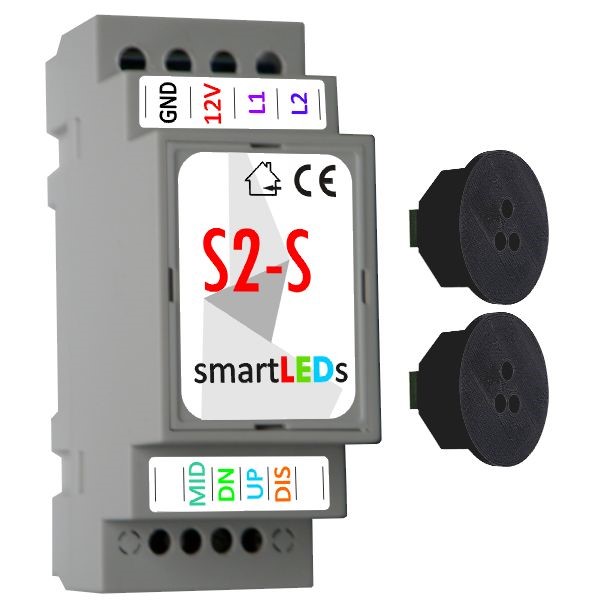

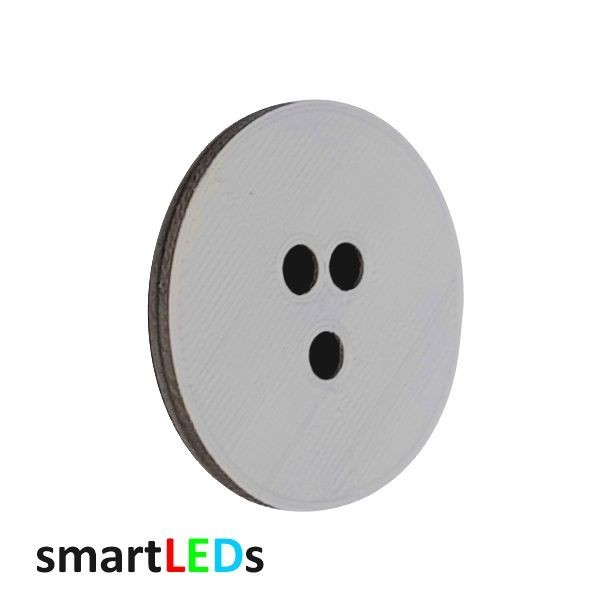

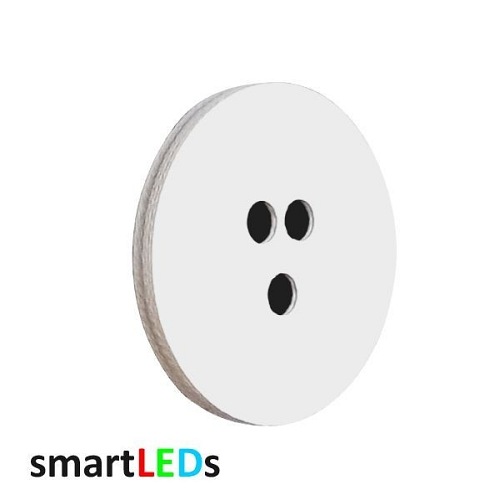

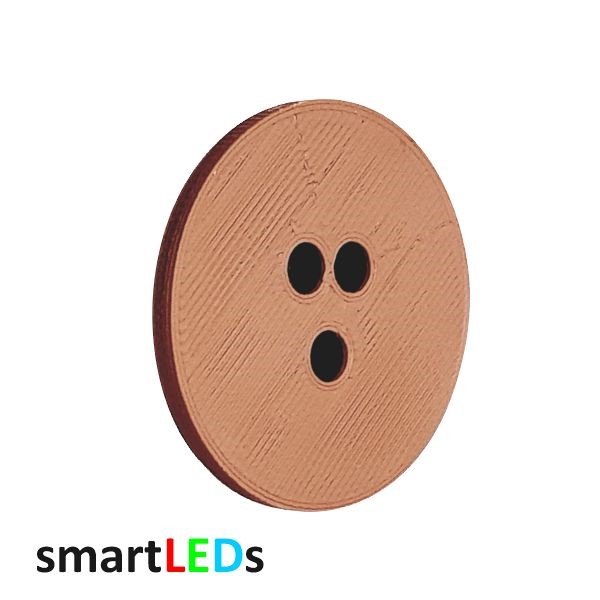

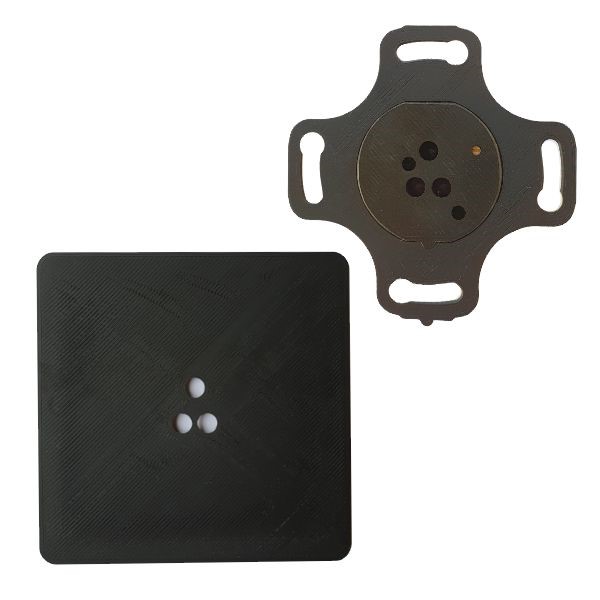

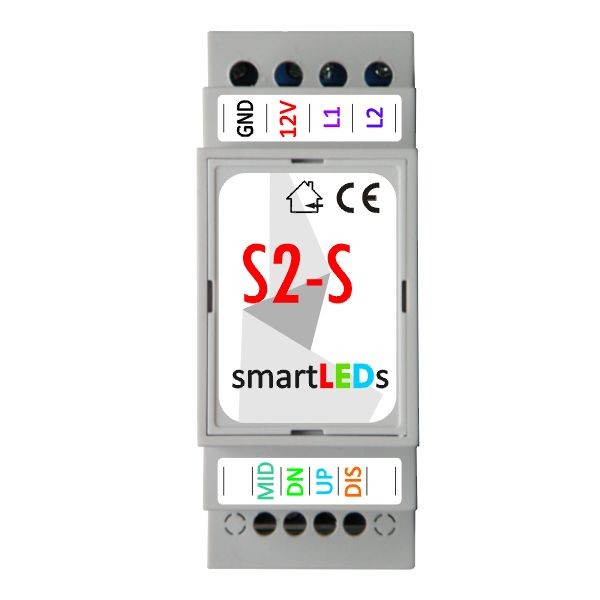

Podstawowym elementem zestawu Standard jest sterownik schodowy S2-S pełniący funkcję włącznika czasowego oświetlenia. Aktywacja sterownika S2-S odbywa się za pomocą czujników odległości i ruchu ALFA 100cm lub DELTA 200cm (w zależności od wybranego modelu). Zestaw schodowy LED Standard steruje dwoma wyjściami L1 i L2, gdzie L1 charakteryzuje się z zwiększonym maksymalnym obciążeniem prądowym (8A), umożliwiając podłączenie dużej grupy równolegle połączonych lamp, natomiast drugie wyjście (L2) o maksymalnym obciążeniu prądowym (2A) działa w trybie lampy Master do podłączenia oświetlenia ogólnego lub poręczy. Lampa L2 jest zapalana razem z grupą lamp L1, a gaszona po L1. Po zmierzchu, w stanie czuwania, lampy L1 są delikatnie podświetlone na 2% maksymalnej jasności, a lampy L2 są zgaszone. Po wykryciu osoby na schodach przez dowolny czujnik sterownik przechodzi w stan aktywny i włącza oświetlenie lamp w ramach każdej z dwóch grup RÓWNOCZEŚNIE. Po ustalonym czasie świecenia oświetlenie jest automatycznie przygaszane do wartości podświetlenia 2%. W przypadku lamp ściemnialnych włączanie i gaszenie każdej lampy odbywa się płynnie, a w przypadku lamp nieściemnialnych – skokowo. Blokowanie działania sterownika w dzień może odbywać się przez wejście DIS sterownika za pomocą przycisku, zewnętrznego automatu zmierzchowego lub zegara astronomicznego (do kupienia osobno), sterownik nie reaguje wtedy na wejścia sterujące (czujniki ruchu, przyciski), a lampy są zgaszone.

Zestaw schodowy Standard - parametry sterownika

• Liczba sterowanych grup lamp: 1-2
• Styl zapalania/gaszenia: RÓWNOCZEŚNIE
• Obciążenie prądowe wyjść: 8A (L1)  +  2A (L2)
• Duża sterowana moc wyjściowa: 240W (przy 24VDC zasilania lamp)
• Trzy wejścia sterujące UP, DN i MID, aktywowane ręcznie (dowolne łączniki bezpotencjałowe typu przycisk), automatycznie (np. czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub w sposób mieszany
• Wbudowany konfigurator 2 parametrów sterownika
• Wejście DIS do blokowania działania sterownika w dzień przez wyłącznik, zewnętrzny automat zmierzchowy lub programowalny zegar astronomiczny (do kupienia osobno), ewentualnie przez bezpotencjałowe wyjście dowolnego systemu Inteligentny Dom.
• Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)
• Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe.

Do zestawu można podłączyć równolegle praktycznie dowolną liczbę przycisków i/lub czujników ruchu ALFA lub DELTA i sterować oświetleniem LED wielopoziomowej klatki schodowej.

Konfiguracja sterownika:
Sterownik posiada prosty konfigurator, umożliwiający zmianę 2 parametrów konfiguracyjnych:

• Ściemnialność lamp: TAK, NIE
• Czas świecenia: 0s-240s

Pozostałe parametry działania sterownika S2-S są przyjęte optymalnie dla większości zastosowań i odpowiadają następującym wartościom parametrów S2-P (Premium):
Czas zapalania = 0s; Czas gaszenia = 1s; Kierunek gaszenia = ZGODNY; Jasność = 100%; Podświetlenie = 2%; Jasność  Master= 100%; Podświetlenie  Master= 0%; Lampa Master = „ŚCIEM-R” lub „SKOK-R” (w zależności od wartości parametru Ściemnialność lamp); Liczba ostrzeżeń = 0; Typ kroku = STAŁY; Płynność = 5; Poziom aktywny = ZERO; Wejście DIS = BLOKUJ; Wydłużona filtracja wejść= NIE.

W modelu Standard nie ma możliwości zmiany wartości tych parametrów.
