Sterownik LED Cyfrowy Schodowy Mono-RGB z czujnikami

Sterownik schodowy do cyfrowych taśm LED Mono/RGB z czujnikami ruchu i zmierzchu

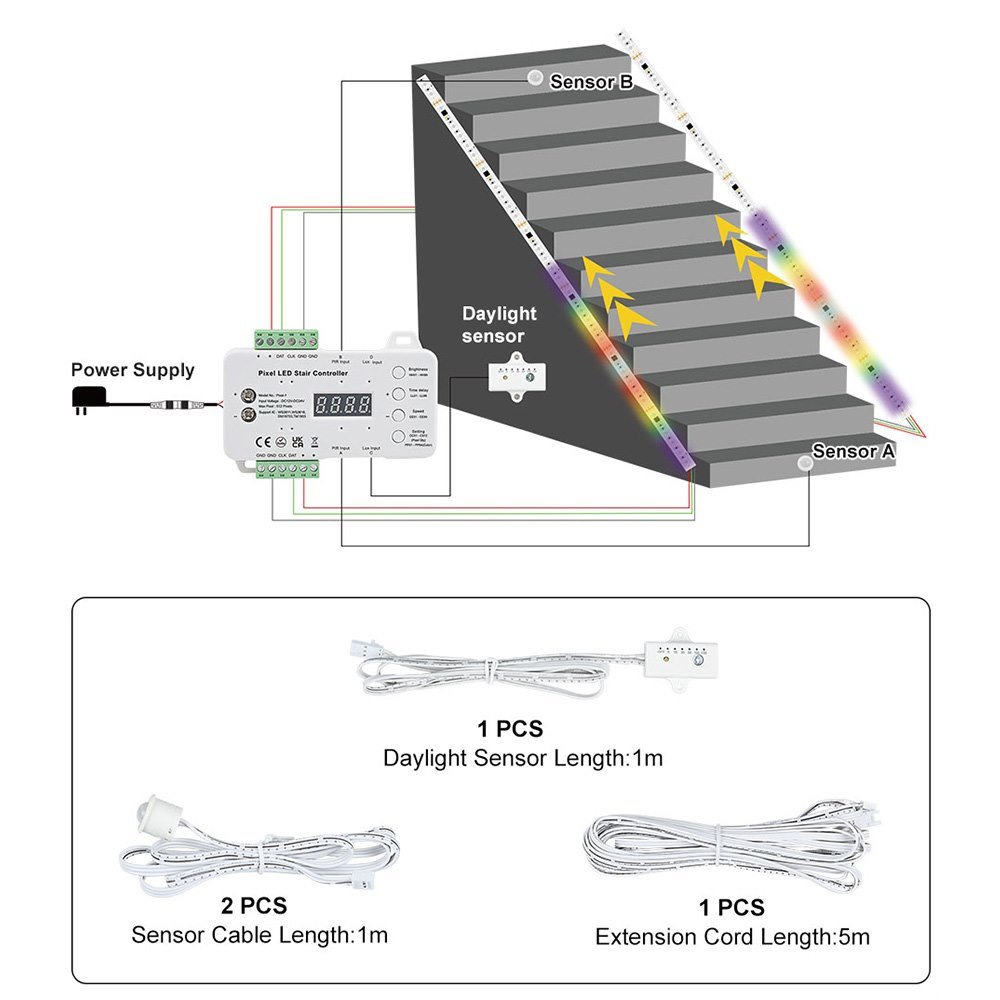

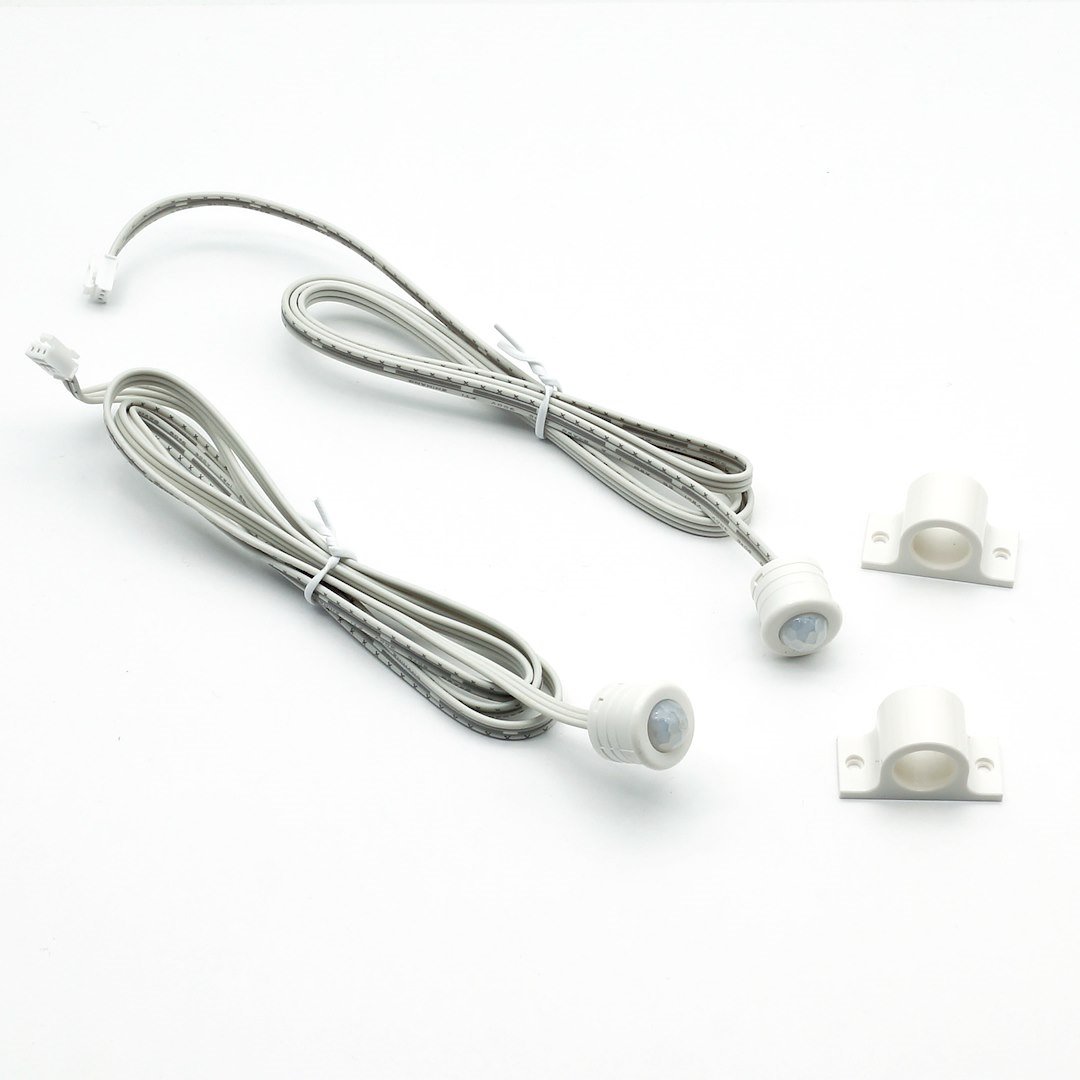

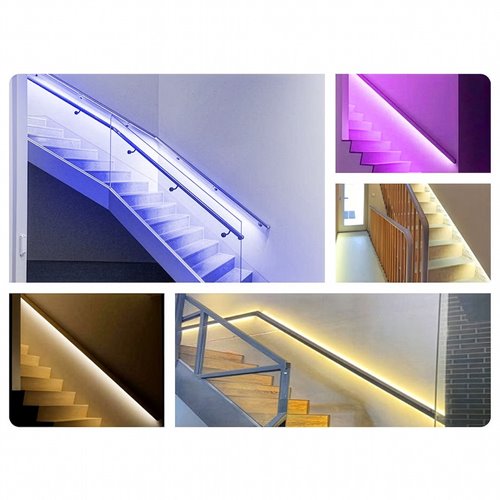

Sterownik LED schodowy przeznaczony do cyfrowych taśm LED oferuje możliwość uzyskania płynnych efektów świetlnych na stopniach schodowych. Kontroler współpracuje z najpopularniejszymi układami sterującymi, takimi jak WS2811, WS2818, SM16703 i TM1903, dzięki czemu bez problemu obsłuży cyfrowe taśmy LED w wersji jednokolorowej oraz RGB. Taka konstrukcja urządzania pozwala uzyskać animację rozwijającego się oświetlenia na stopniach - od pierwszego do ostatniego i dokładnie od strony, po której czujka wykryła ruch. W zestawie ze sterownikiem znajdują się dwa czujniki ruchu PIR (na przewodzie o długości 100 cm z dołączoną przedłużką 500 cm), które można dyskretnie rozmieścić na górze i na dole biegu schodów. Reagują one na ruch w zasięgu około 1,5–2 m, a sterownik po detekcji uruchamia płynną animację rozjaśniania stopni.

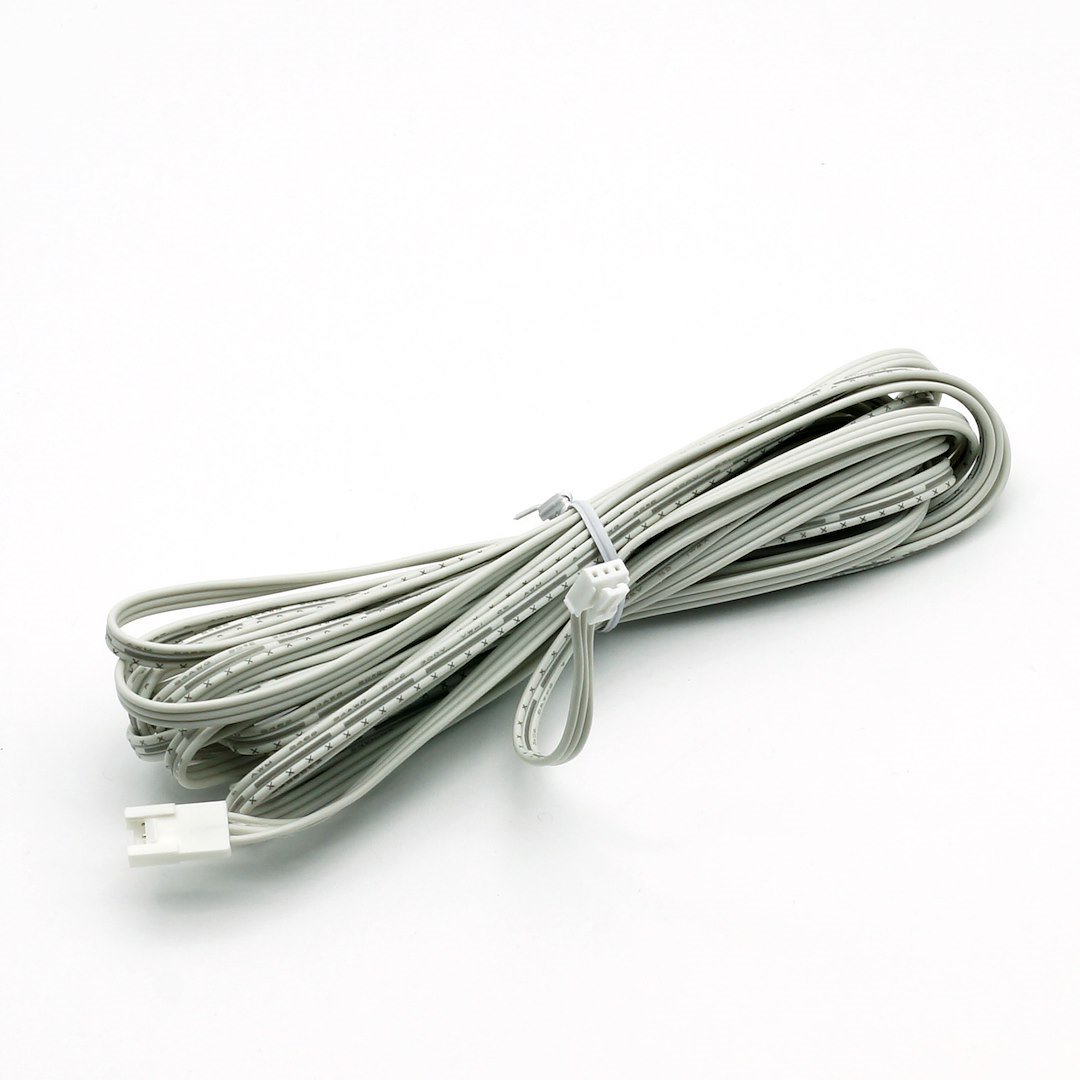

Odległość od sterownika do czujników zwiększysz do 5 metrów przy pomocy dedykowanego przedłużacza:

• Przewód do czujników RL-STEP - 5 metrów

Sterownik schodowy i kompatybilne cyfrowe taśmy LED

Oferowany sterownik schodowy do LED cyfrowych jest kompatybilny programowalnymi taśmami LED Mono i RGB. Umożliwia obsługę do 512 indywidualnie sterowanych pikseli, co oznacza, że możemy podłączyć do niego:

• Taśma LED Cyfrowa COB 24V 12W WS2811 Ciepła - do 43 metrów
• Taśma LED Cyfrowa COB 24V 12W WS2811 Neutralna - do 43 metrów
• Taśma LED Cyfrowa COB 24V 12W WS2811 Zimna - do 43 metrów
• Taśma LED Cyfrowa 24V 12W SMD2835 WS2811 Ciepła - do 64 metrów
• Taśma LED Cyfrowa 24V 12W SMD2835 WS2811 Neutralna - do 64 metrów
• Taśma LED Cyfrowa 24V 12W SMD2835 WS2811 Zimna - do 64 metrów
• Taśma LED Cyfrowa COB RGB 24V 12W WS2811 - do 25 metrów

Pamiętaj, że w przypadku instalacji taśmy LED 24V, zasilanie należy podłączyć przynajmniej co 10 metrów paska. Oznacza to, że przy podłączeniu 30 metrów cyfrowej taśmy LED wystarczy jeden sterownik na początku układu i dwa dodatkowe dosilanie na środku i końcu taśmy.

Sterownik LED cyfrowy schodowy w zestawie z czujnikiem zmierzchu

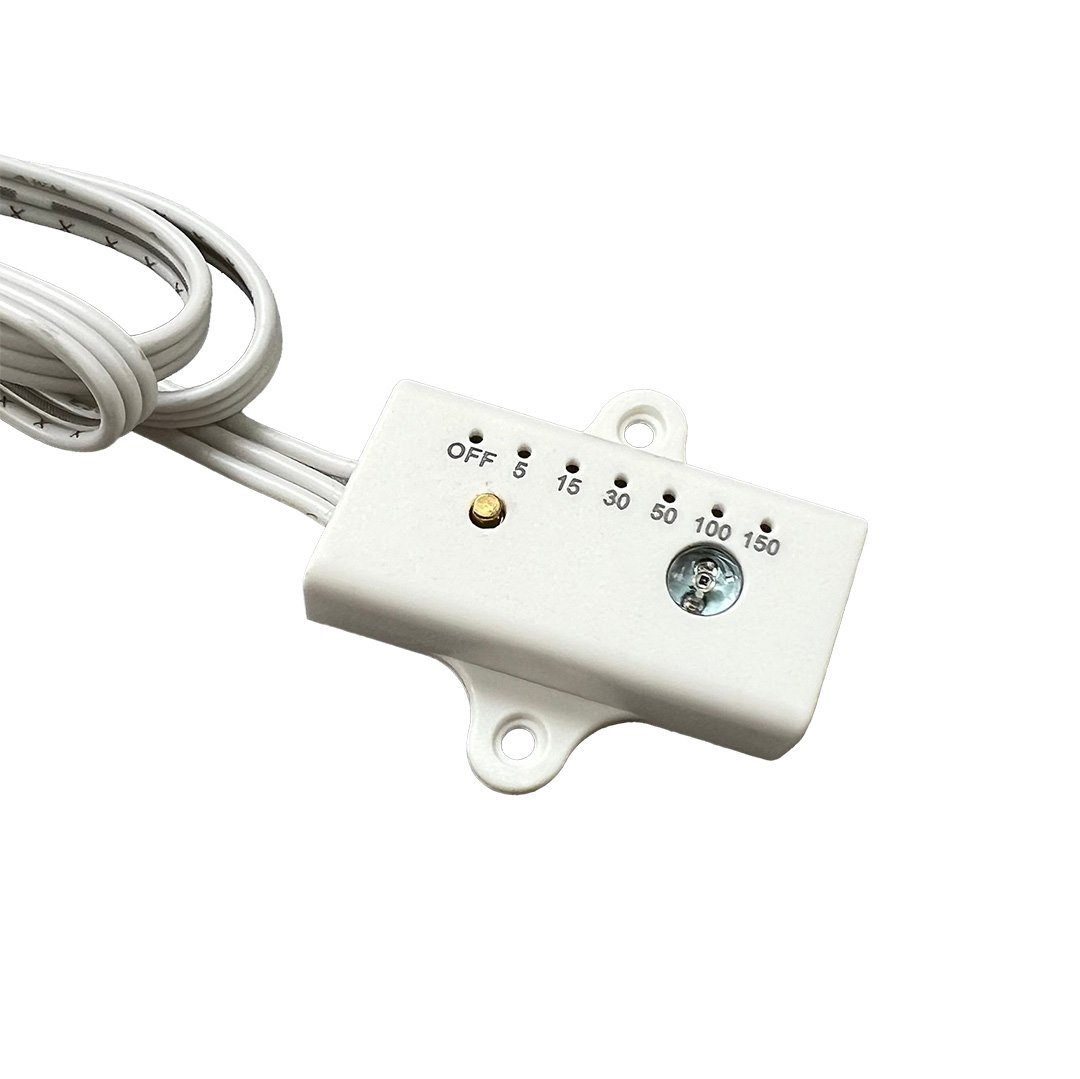

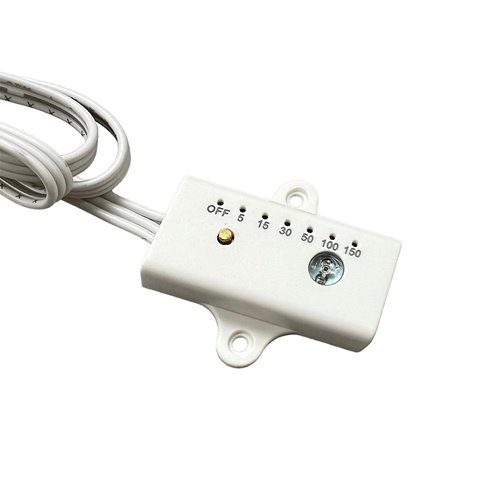

Nad pracą sterownika po zmroku odpowiada dołączony czujnik zmierzchu z siedmioma poziomami czułości, który można w dowolnym momencie włączyć lub wyłączyć. Jeśli oświetlenie ma działać przez całą dobę, wystarczy przełączyć tryb na „OFF” (dioda kontrolna świeci wtedy na niebiesko). Gdy chcemy, aby światło włączało się tylko po zapadnięciu ciemności, wybieramy preferowany próg jasności otoczenia: pojedyncze naciśnięcie przycisku dezaktywuje czujnik, podwójne ustawia 5 lx (uruchomienie w pełnej ciemności), kolejne kliknięcia przechodzą przez 15 lx, 30 lx, 50 lx, 100 lx aż do 150 lx, gdzie światło może włączać się nawet przy jasnym tle.

Sterownik schodowy do cyfrowych taśm LED - obsługa

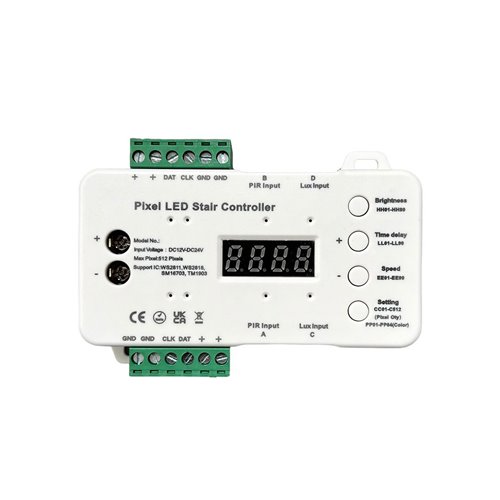

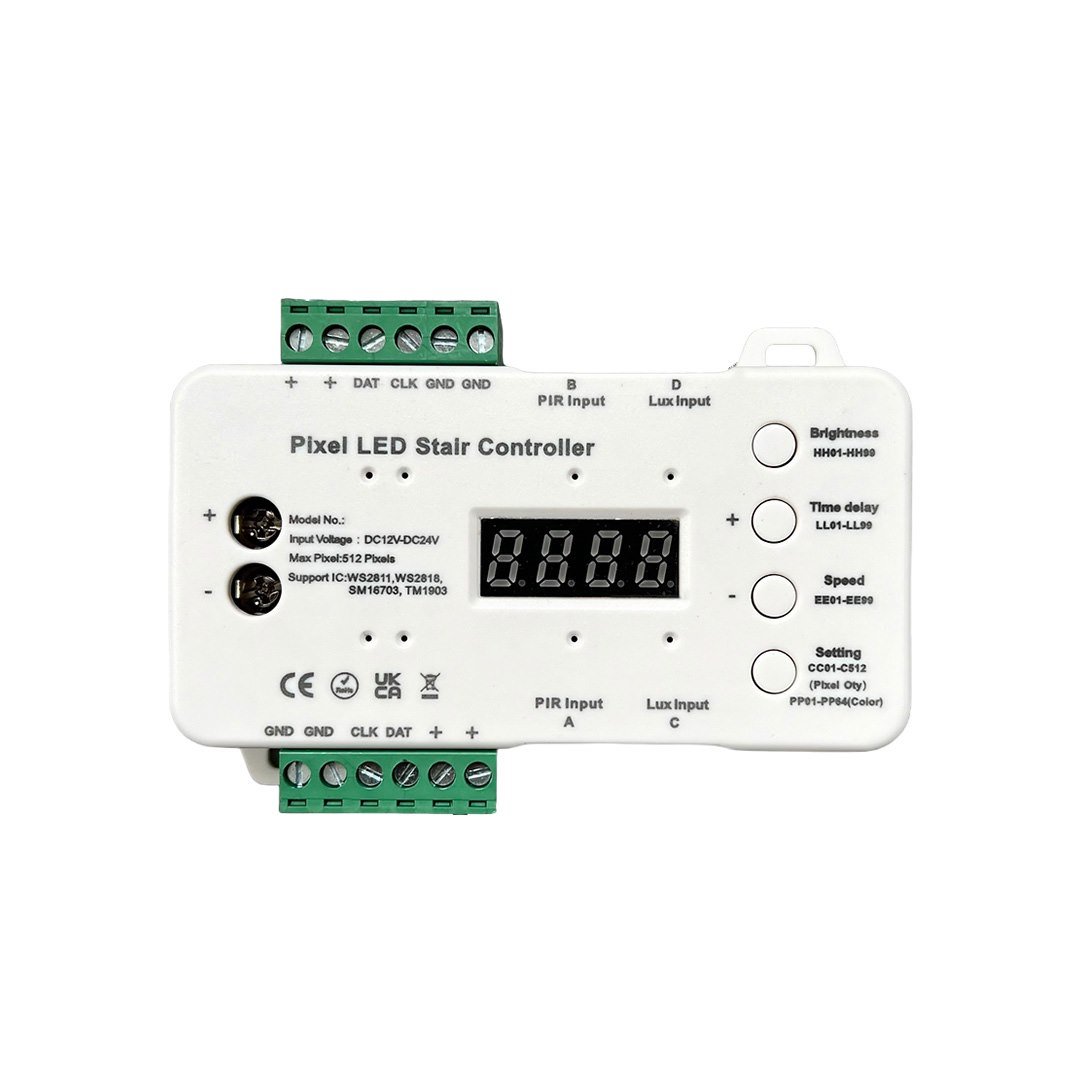

Wygodę obsługi sterownika zapewnia czytelny wyświetlacz oraz logicznie opisane parametry.

Jasność regulowana jest w aż 99 krokach, prezentowanych jako HHO1–HH99; wartości graniczne to około 2% przy HHO1, 3% przy HHO2, 4% przy HHO3, a przy HH99 uzyskujemy 100% mocy. Wystarczy użyć przycisków „+” i „–”, aby precyzyjnie dopasować poziom świecenia do warunków i nastroju.

Podobnie ustawimy opóźnienie wygaszania: parametr czasu LL01–LL99 pozwala wybrać od 4 s (LL01) przez 6 s (LL02) i 8 s (LL03), aż do 200 s przy LL99. Dzięki temu światło może gasnąć niemal natychmiast po przejściu albo utrzymywać się dłużej, co bywa praktyczne np. przy częstym ruchu domowników.

Trzecim kluczowym parametrem jest prędkość efektu wejścia/wyjścia, odwzorowana kodem EE01–EE99. Tu również mamy pełną, 99-stopniową skalę: EE01 to najszybsza animacja (ok. 150 ms na krok), EE02 odpowiada ok. 175 ms, EE03 — ok. 200 ms, a EE99 to najwolniejszy, miękki efekt ok. 2600 ms na krok. Warto pamiętać o odwróconej logice przycisków w tym trybie: „EE01” to maksimum szybkości, więc aby przyspieszyć, naciskamy „–”, a aby zwolnić, używamy „+”.

Sterownik cyfrowy schodowy do taśm LED Mono i RGB

Sterownik został przygotowany z myślą o wielu instalacjach. Przy taśmie jednokolorowej wybieramy kanał CH-1, natomiast dla taśm LED RGB - CH-3. Dla cyfrowych taśm RGB dostępna jest korekta kolejności kanałów, co pozwala dopasować wyprowadzenie kolorów do konkretnego układu LED: sekwencje LO-1 do LO-6 obejmują najczęściej spotykane warianty, w tym R-G-B, R-B-G, G-R-B, B-R-G oraz G-B-R. Konfiguracja liczby pikseli jest równie prosta: parametrem CC ustawiamy długość paska od CC01 (1 piksel) do C512 (512 pikseli), co umożliwia precyzyjne zsynchronizowanie efektu ze stroną fizyczną instalacji i uniknięcie niedoświetlonych końcówek albo niepotrzebnego przewijania. Jeżeli korzystamy z taśmy RGB Pixel, możemy dodatkowo wybrać kolor statyczny z zakresu PP01–PP64, płynnie przebijając przez pełną paletę - świetne rozwiązanie, gdy preferujemy konkretną barwę akcentową zamiast zmiennych efektów.

Konfiguracja sterownika schodowego

Obsługa sterownika sprowadza się do intuicyjnego przycisku „Setting”. Przytrzymanie go rozpoczyna tryb konfiguracji, w którym kolejno ustawiamy jasność, czas podtrzymania, prędkość animacji, tryb RGB lub MONO, liczbę pikseli oraz (dla RGB) kolor; krótkie naciśnięcia przełączają nas pomiędzy kolejnymi pozycjami. Po zakończeniu wystarczy znów przytrzymać „Setting”, aby zapisać całość — sterownik zapamięta nasze preferencje i będzie je stosował przy każdym zadziałaniu czujników. Dzięki temu, że czujnik światła dziennego nie wymaga montażu w widocznym miejscu przy schodach, można go ukryć w estetycznej lokalizacji, byle miał dostęp do naturalnego lub sztucznego oświetlenia w pomieszczeniu, co gwarantuje prawidłowe rozpoznawanie dnia i zmierzchu bez kompromisów w wyglądzie wnętrza.

Parametry techniczne:

• Napięcie: 12V -24V DC
• Maksymalna ilość pikseli: 512
• Maksymalny prąd: 10A
• Współpracuje z IC: WS2811, WS2818, SM16703, TM1903
• Rodzaj taśmy: cyfrowa mono lub RGB
• Temperatura pracy: max. 45°C
• Czujnik ruchu: TAK (2szt na przewodzie 100cm+ przedłużka 500cm)
• Zasięg czujnik ruchu: 1,5-2m
• Szerokie kąt detekcji ruchu: ok 130°
• Czujnik zmierzchu: TAK (7 poziomów)
• Regulacja prędkości: TAK
• Regulacja czasu: TAK
• Regulacja jasności: TAK
• Stopień IP: IP20
• Sposób podłączenia: listwy zaciskowe dokręcane śrubami

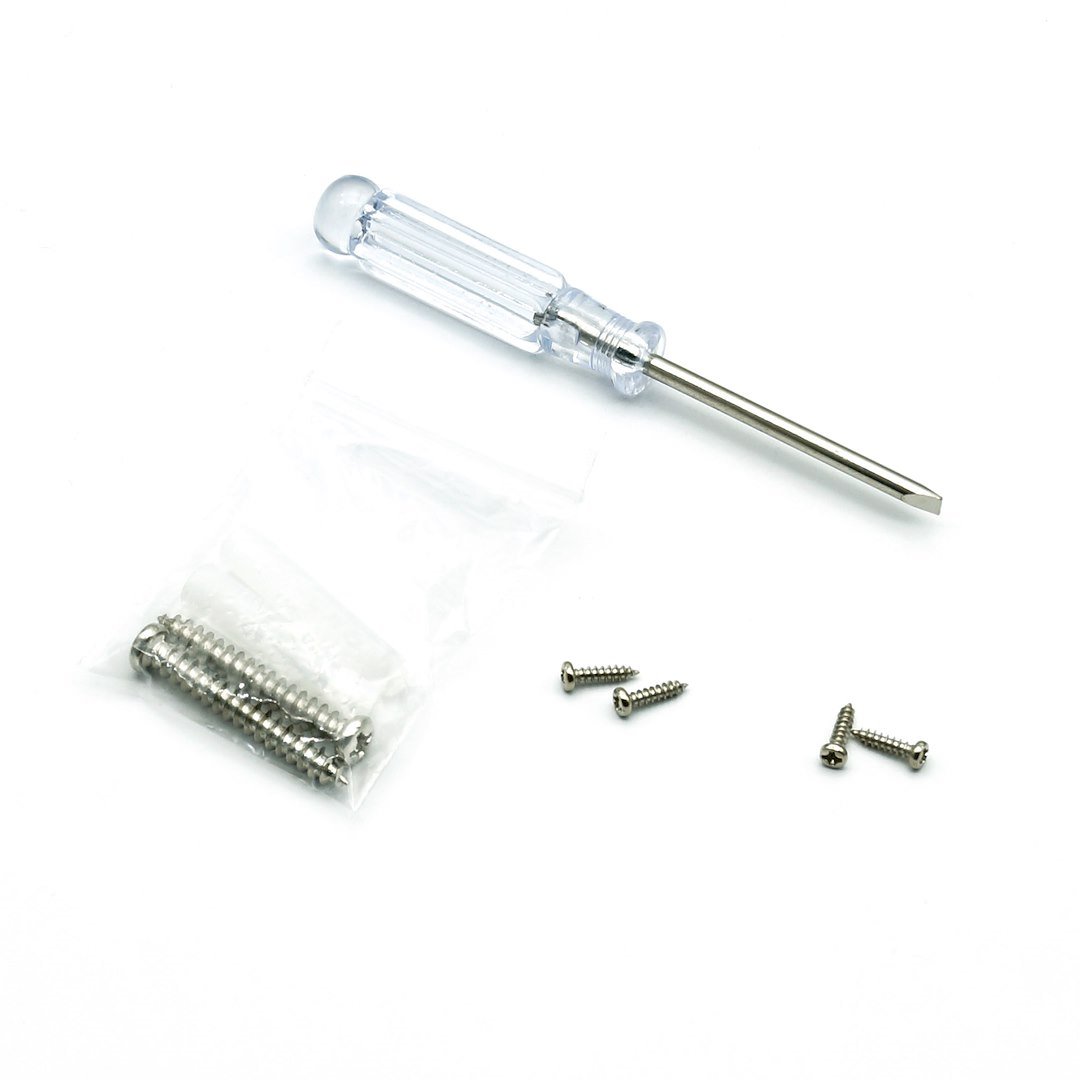

• Śrubokręt w zestawie

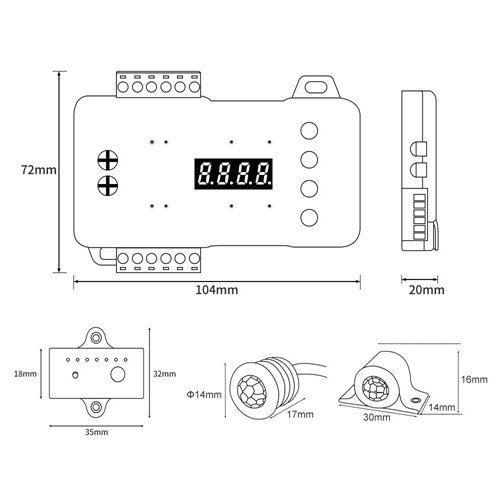

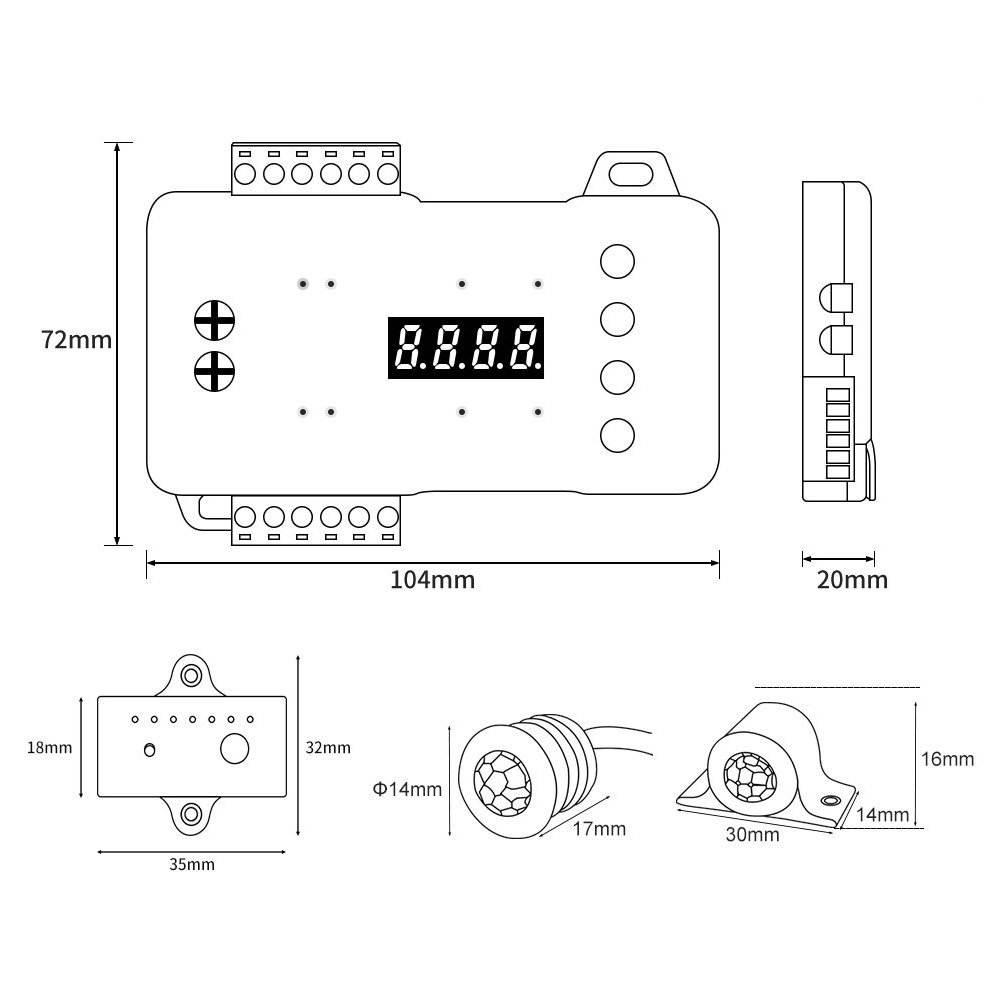

• Wymiary zewnętrzne: 105 x 55 x 22mm
• Gwarancja: 2 lata
• Certyfikaty: CE, RoHS
