Zestaw schodowy LED Basic z modułem czasowym 12V/230V

Zestaw schodowy LED z modułem czasowym Basic Sigma 12V/230V

Inteligentny zestaw schodowy Basic wyposażony w moduł czasowy przeznaczony do dowolnej instalacji 12V lub 230V. Komplet spełniający funkcję automatycznego włącznika czasowego, doposażony w czujniki schodowe doskonale sprawdzi się do automatyki schodowego oświetlenia. Ten uniwersalny zestaw sterujący możemy wykorzystać do oświetlenia wszelkiego rodzaju klatek schodowych, którego pracę będziemy w stanie w pełni zautomatyzować poprzez automatykę ruchu i zmierzchu.

Zestaw schodowy ze sterownikiem Sigma - zasada działania

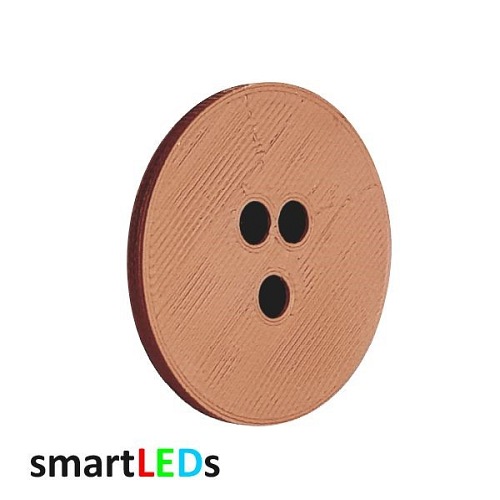

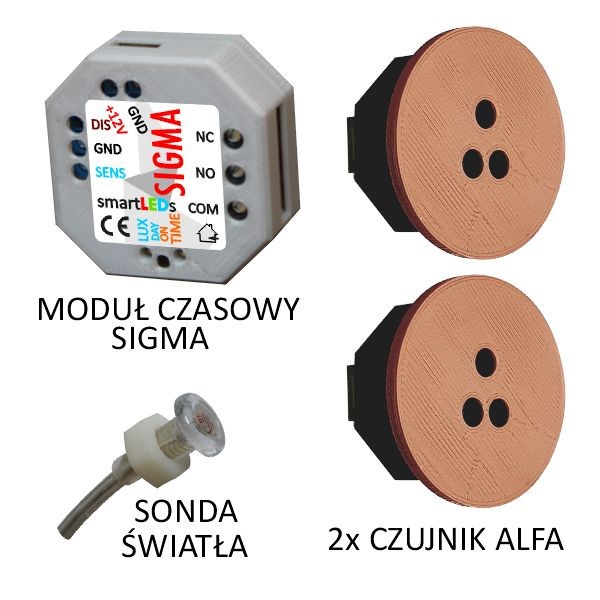

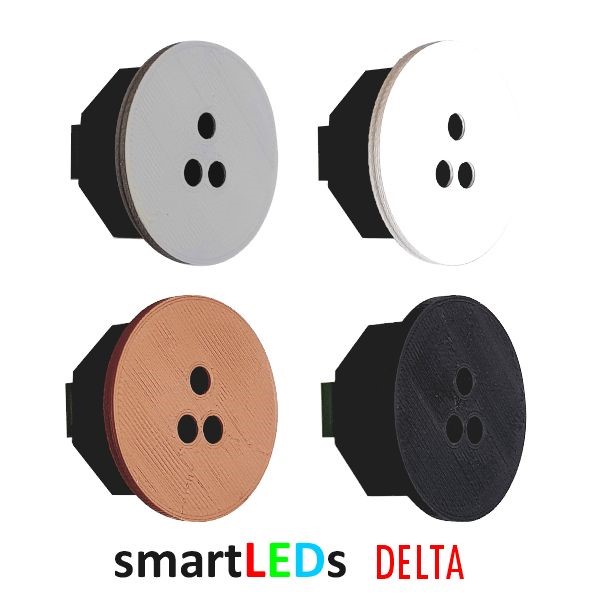

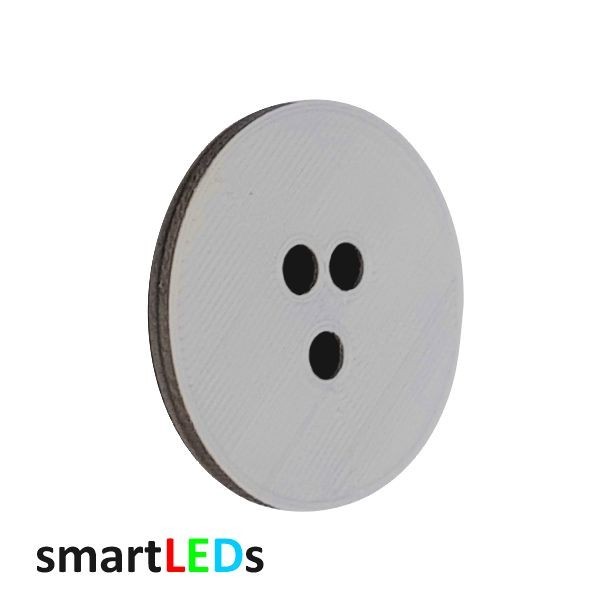

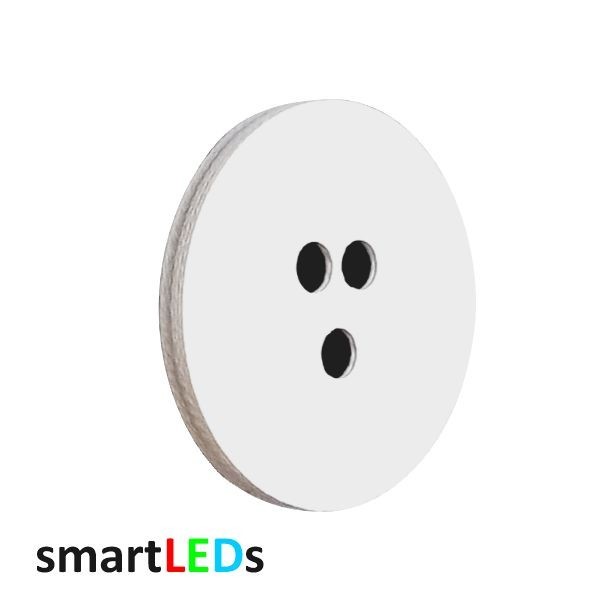

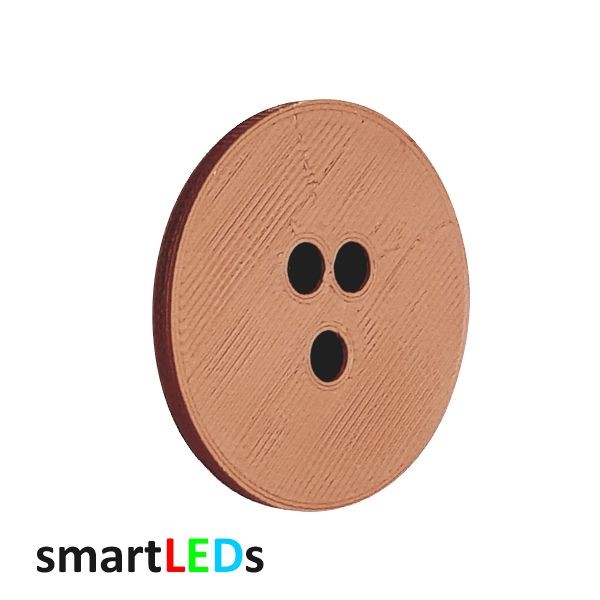

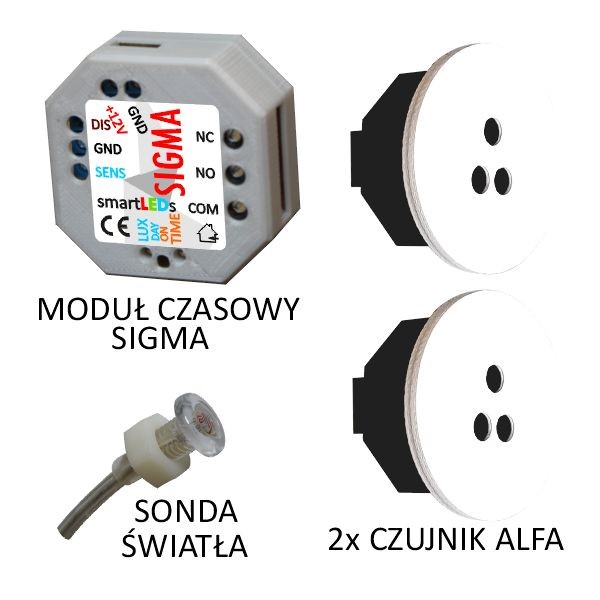

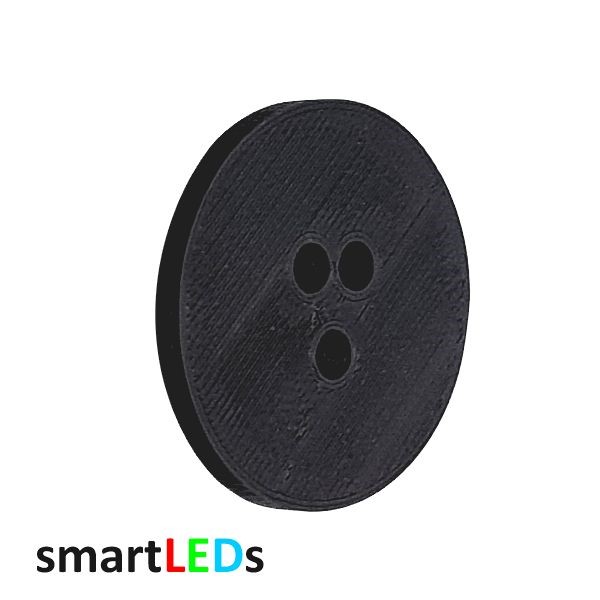

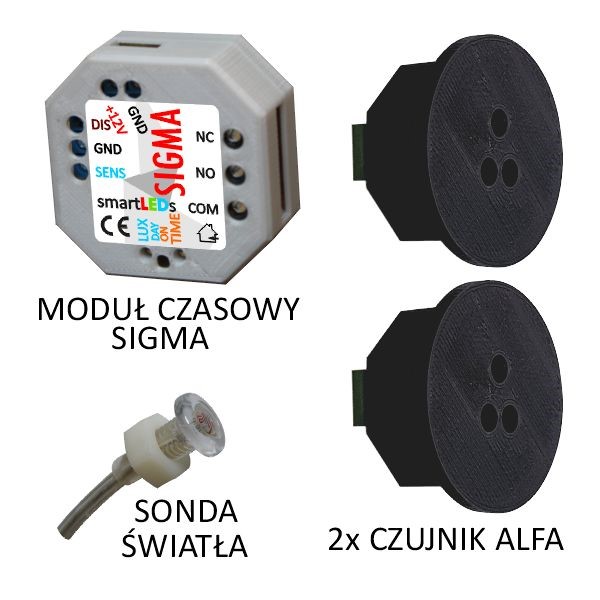

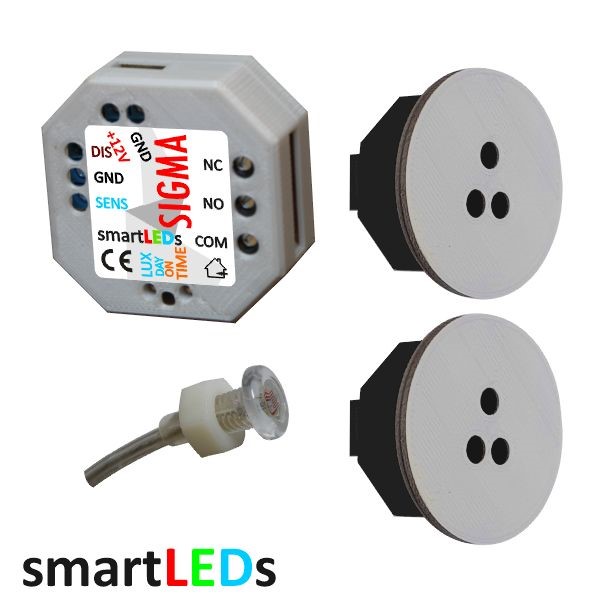

Podstawowym elementem zestawu schodowego Basic jest sterownik z modułem czasowym Sigma pełniący funkcję włącznika czasowego oświetlenia. Aktywacja sterownika SIGMA odbywa się za pomocą czujników odległości i ruchu ALFA 100cm lub DELTA 200cm (w zależności od wybranego modelu). Moduł czasowy Sigma po otrzymaniu sygnału wejściowego masy GND powoduje przejście sterownika w stan włączenia i przełączenie przekaźnika wyjściowego na ustalony czas. Ponowne pojawienie się stanu aktywnego w czasie, gdy moduł czasowy jest w stanie włączenia, powoduje ponowne rozpoczęcie odmierzania czasu (przedłużenie stanu włączenia). W zestawie znajduje się również wyłącznik zmierzchowy, po podłączeniu załączonej sondy światła, umożliwia blokadę działania modułu w dzień.

Zestaw Basic a oświetlenie wielopoziomowej klatki schodowej

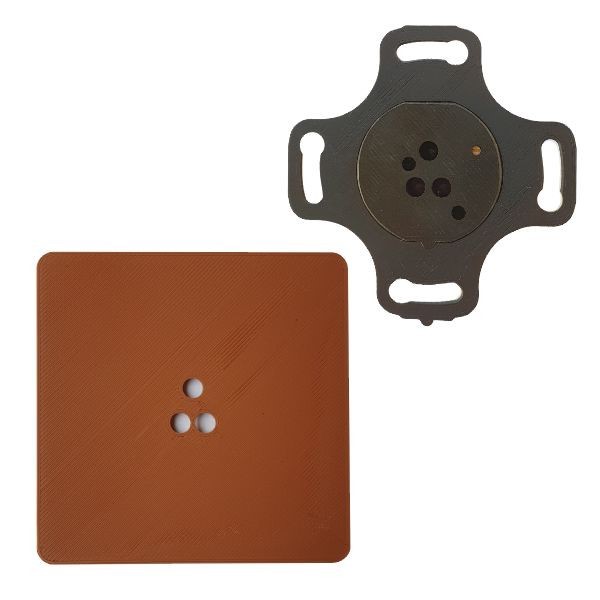

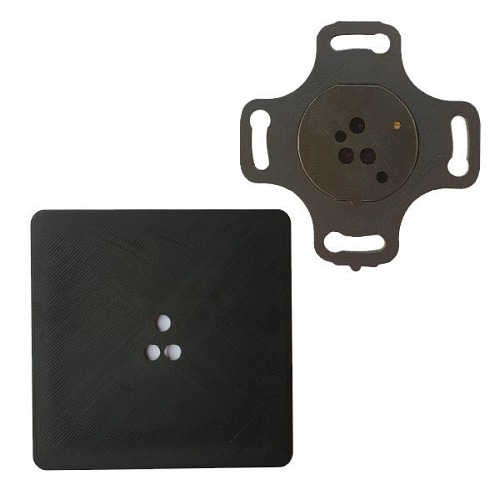

Zestaw Sigma z 2 czujnikami ruchu jest przeznaczony do schodów jednobiegowych, jednakże po rozbudowaniu zestawu o dodatkowe czujniki ruchu ALFA lub DELTA (ewentualnie przyciski) możliwe jest także sterowanie oświetleniem schodów wielopoziomowych (całe oświetlenie klatki schodowej wielopoziomowej będzie włączane równocześnie). Dodatkowe czujniki należy podłączyć równolegle z innymi do modułu SIGMA. Do modułu SIGMA można podłączyć praktycznie dowolną liczbę czujników ruchu i automatycznie sterować czasowym włączaniem oświetlenia klatki schodowej wielopoziomowej w domu lub w bloku.

Sterownik schodowy Sigma - Funkcje

• Wejście aktywowane sygnałem zwarcia do masy GND
• Regulacja czasu włączenia: płynnie w 12 przedziałach (potencjometr wieloobrotowy „TIME”)
• Regulacja progów jasności wyłącznika zmierzchowego: płynnie na 10 poziomach (potencjometr wieloobrotowy „LUX”)
• Funkcja przedłużania czasu włączenia
• Sygnalizacja blokady (niebieska dioda LED „DAY”)
• Sygnalizacja włączenia (pomarańczowa dioda LED „ON”)

Montaż modułu

Moduł czasowy Sigma przeznaczony jest do montażu w puszce lub skrzynce instalacyjnej (puszka nie wchodzi w skład zestawu)

• Obudowa przystosowana do montażu w standardowych puszkach
• instalacyjnych o średnicy 60mm
• Łatwy montaż elektryczny (listwy zaciskowe)

Wbudowany wyłącznik zmierzchowy z sondą światła

• Blokowanie świecenia lamp w dzień
• Montaż sondy możliwy zarówno  na zewnątrz jak i wewnątrz domu w rejonie schodów (Czujnik jest inteligentny – nie blokuje się od oświetlenia, które sam załączył, co jest istotną zaletą wobec zewnętrznych automatów zmierzchowych, których sondy światła muszą być instalowane na zewnątrz pomieszczeń, w miejscu nieoświetlanym sztucznym światłem). Sondę światła należy podłączyć do wejścia DIS modułu SIGMA.
• Próg jasności wyłącznika zmierzchowego regulowany płynnie na 10 poziomach

UWAGA: Zamiast sondy światła do wejścia DIS można podłączyć inne urządzenie (np.wyłącznik lub zegar astronomiczny) lub bezpotencjałowe wyjście dowolnego systemu Inteligentny Dom.
