Zestaw schodowy LED Standard - Fala 19 LED

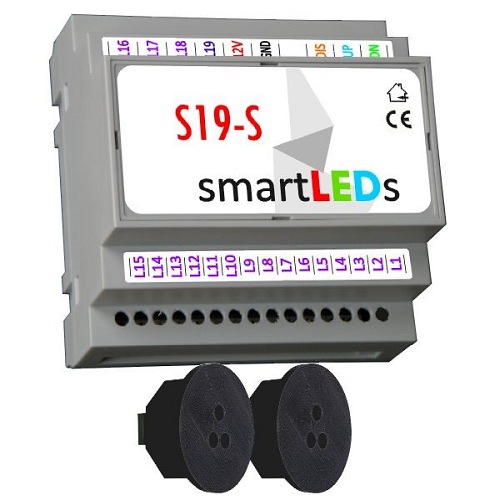

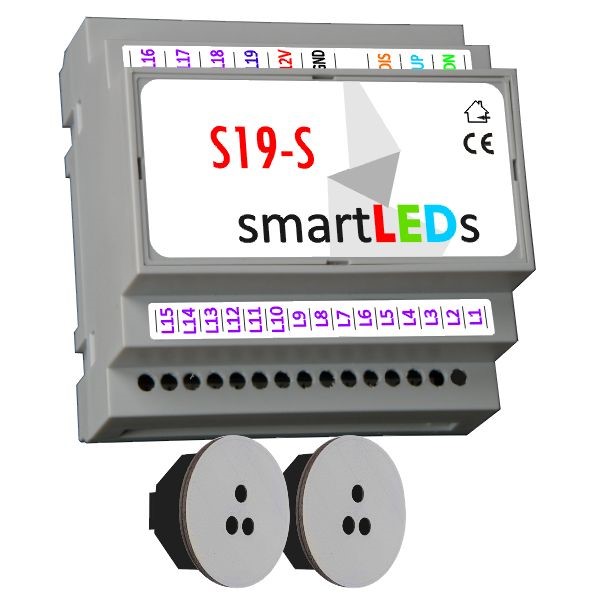

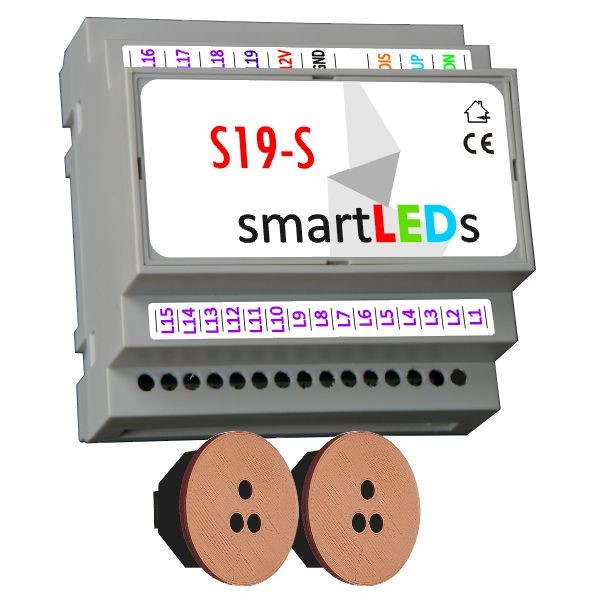

Zestaw schodowy LED Standard S19-S z czujnikami ruchu

Inteligentny zestaw schodowy LED Standard S19-S przeznaczony jest do efektownego sterowania oświetleniem na klatce schodowej. Podłączymy do niego wielopunktowego oświetlenie LED zasilane prądem o bezpiecznym napięciu 12V lub 24V, a w instalacji będziemy w stanie sterować indywidualnie każdą lampą. Zestaw schodowy LED Standard S19-S pozwolą na stworzenie w pełni zautomatyzowanego oświetlenia schodów z wykorzystaniem taśmy LED, czy opraw schodowych.

Fala świetlna LED
Efekt „rozmycia”: przesunięcie i nakładanie się w czasie rozjaśniania/ściemniania kolejnych lamp (kolejne lampy zaczynają rozpalać się, gdy poprzednie jeszcze nie osiągnęły maksymalnej jasności)
Kolejne zapalanie oraz gaszenie: lampa po lampie, ze stałym krokiem
Płynność zapalania/gaszenia: stopniowe rozjaśnianie lub ściemnianie każdej lampy

Najważniejsze funkcje sterownika schodowego:

• Funkcja włącznika pełnego oświetlenia na określony czas
• Funkcja fali świetlnej, dodatkowo z efektem “rozmycia”
• Płynność zapalania i gaszenia lamp ściemnialnych
• Skokowe zapalanie i gaszenie lamp nieściemnialnych
• Funkcja podświetlenia lamp w stanie czuwania po zmierzchu na 2% maksymalnej jasności
• Funkcja świecenia stałego (z użyciem dowolnych wyłączników)
• Funkcja przedłużenia świecenia

Zestaw inteligentego oświetlenia schodów Standard S19-S - działanie

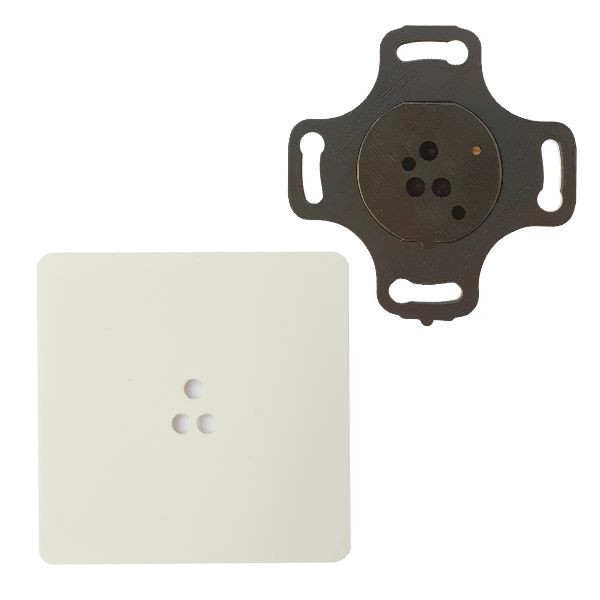

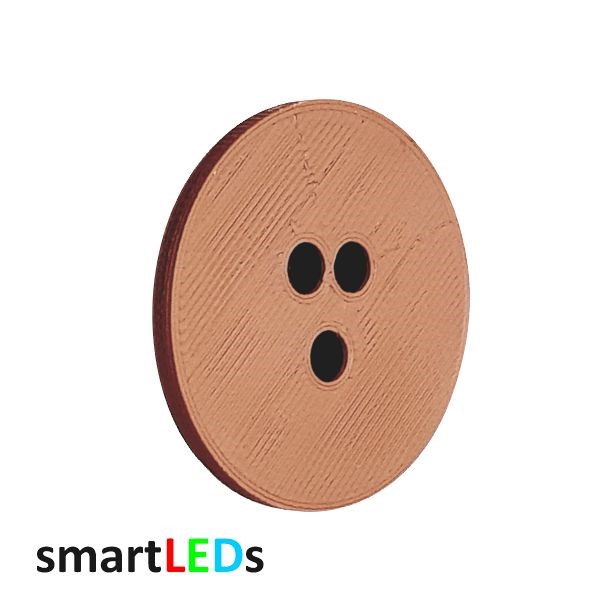

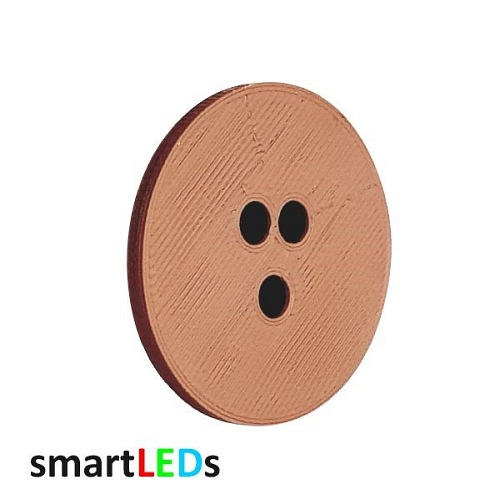

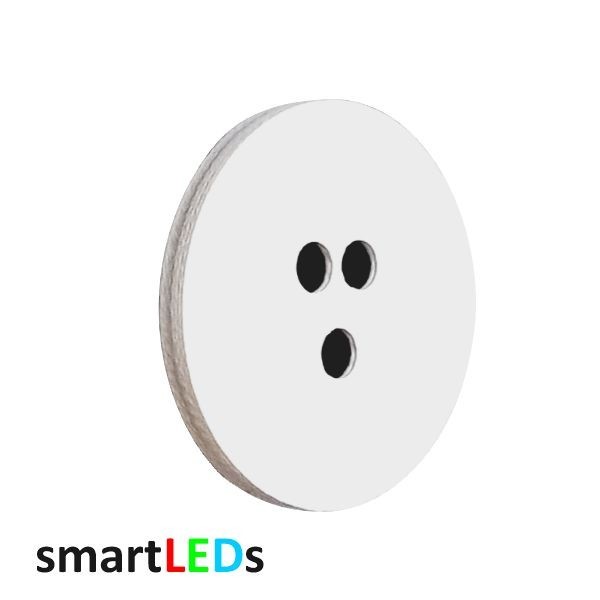

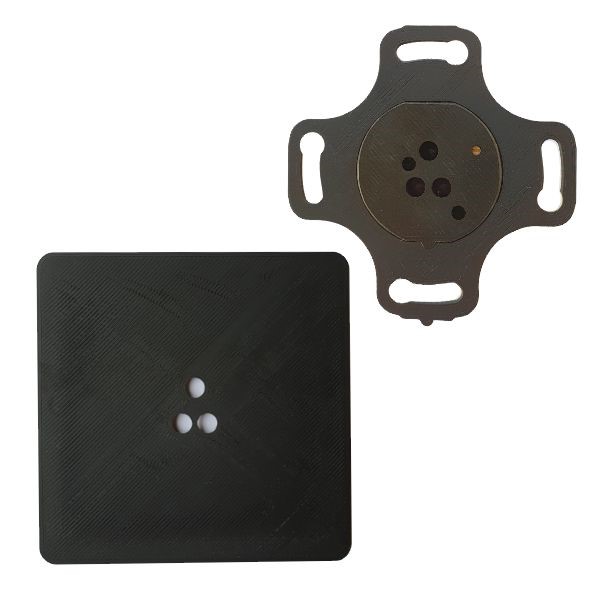

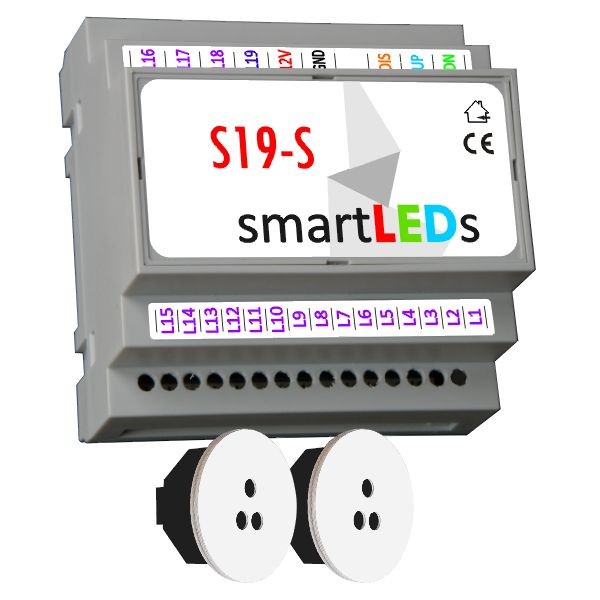

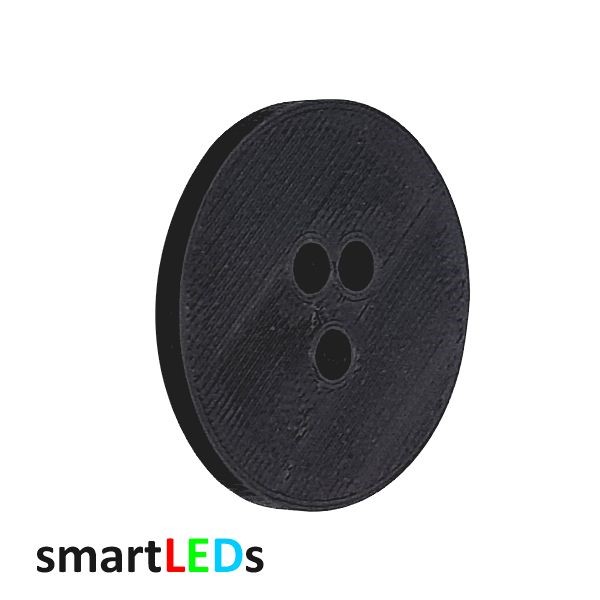

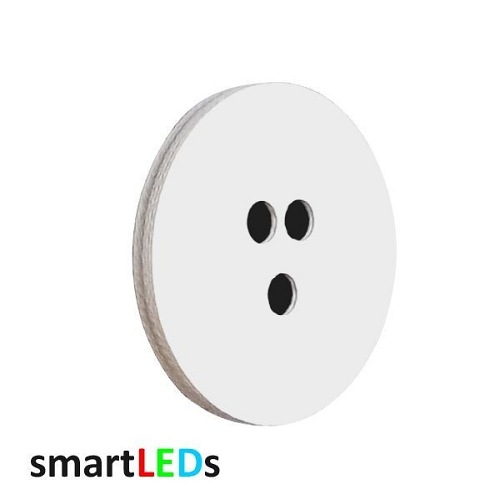

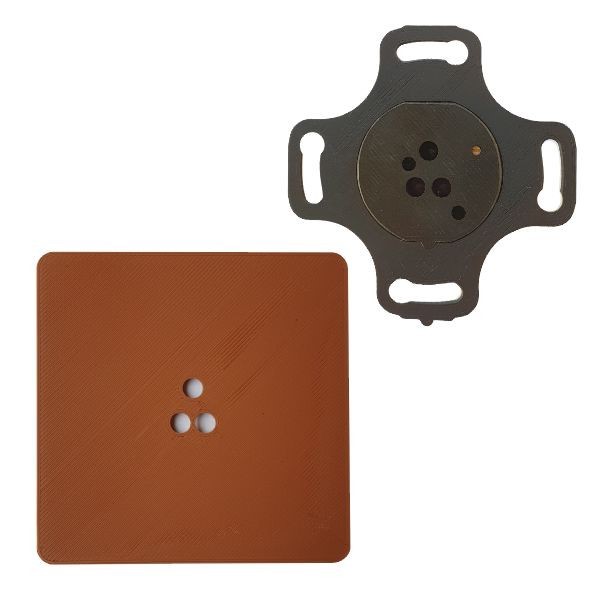

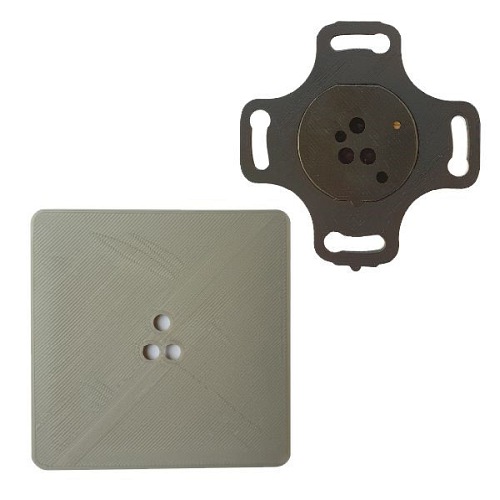

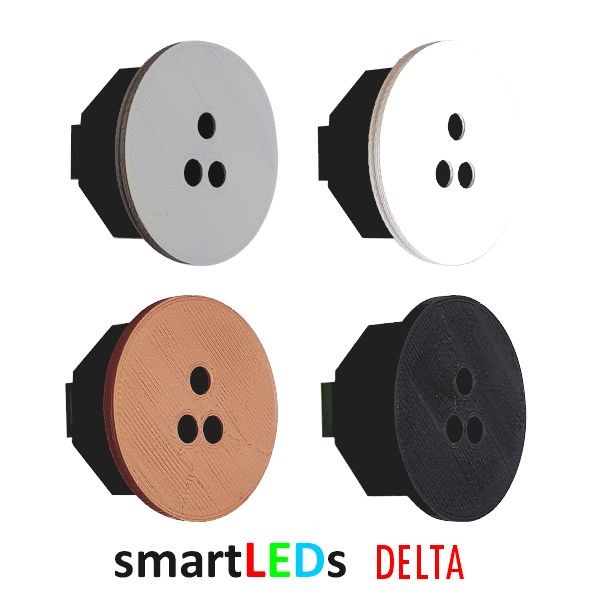

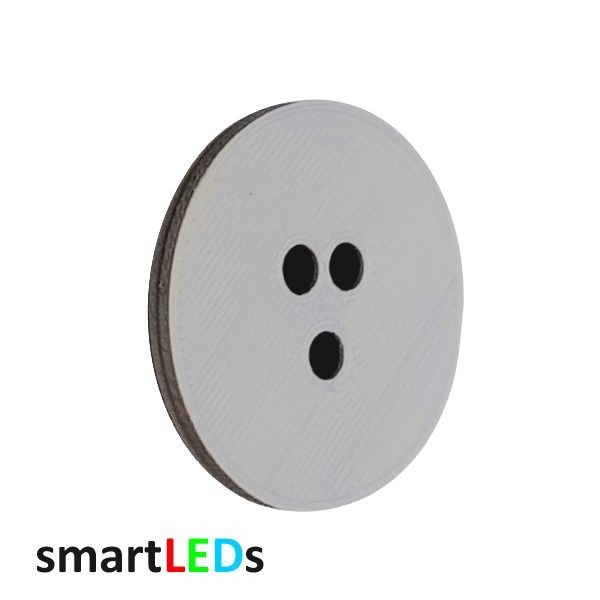

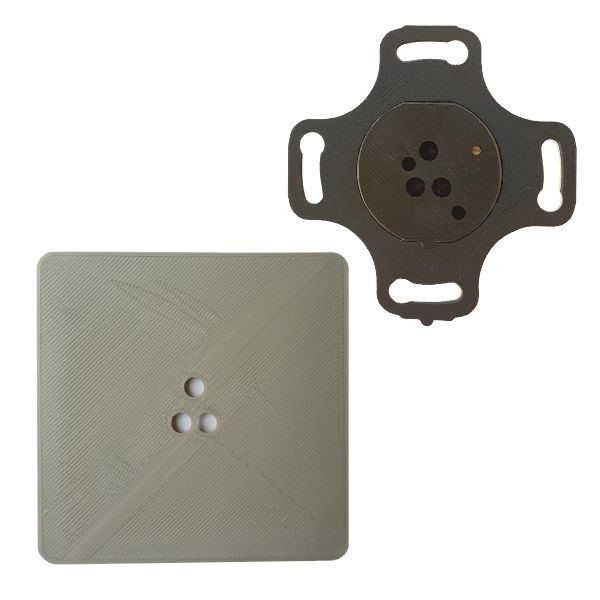

Podstawowym elementem zestawu Standard jest sterownik schodowy S19-S pełniący funkcję włącznika czasowego oświetlenia. Aktywacja sterownika S19-S odbywa się za pomocą czujników odległości i ruchu ALFA 100cm lub DELTA 200cm (w zależności od wybranego modelu). W stanie czuwania sterownika lampy są podświetlone na 2% maksymalnej jasności. Po wykryciu przez dowolny czujnik osoby na schodach sterownik przechodzi do stanu aktywnego, w którym występują fazy: zapalania, świecenia, ostrzegania (opcjonalnie) i gaszenia. Pełne oświetlenie jest włączane kolejno, lampa po lampie (fala świetlna), zgodnie z kierunkiem poruszania się po schodach. Jeśli ruch został wykryty przez oba czujniki UP i DN, lampy są zapalane kolejno z obu stron. Po ustalonym czasie świecenia oświetlenie jest przygaszane do wartości podświetlenia 2%. W przypadku lamp ściemnialnych włączanie i gaszenie każdej lampy odbywa się płynnie, a w przypadku lamp nieściemnialnych – skokowo. Działanie sterownika w dzień można zablokować poprzez podłączenie do wejścia DIS  przycisku, zewnętrznego automatu zmierzchowego lub zegara astronomicznego (do kupienia osobno). Dopracowany algorytm sterownika gwarantuje prawidłowość działania niezależnie od sposobu aktywacji sterownika (czujniki ruchu, przyciski itp.), liczby osób poruszających się po schodach i kierunku ich ruchu.

Zestaw schodowy LED Standard S19-S - konfiguracja

Sterownik S19-S posiada prosty konfigurator, umożliwiający zmianę 3 parametrów konfiguracyjnych:

• Liczba lamp: 3-19
• Ściemnialność lamp: TAK, NIE
• Czas świecenia: 0s-240s.

Pozostałe parametry działania sterownika S19-S są przyjęte optymalnie dla większości zastosowań i odpowiadają następującym wartościom parametrów modelu S19-P (Premium):
Czas zapalania = 6s; Czas gaszenia = 9s; Kierunek gaszenia = ZGODNY; Jasność = 100%; Podświetlenie = 2%; Lampa Master = NIE; Liczba ostrzeżeń = 0; Typ kroku = STAŁY; Płynność = 5; Poziom aktywny = ZERO; Wejście DIS = BLOKUJ.

W modelu Standard nie ma możliwości zmiany wartości tych parametrów.

Parametry techniczne:

• Liczba sterowanych lamp: 3-19
• Styl zapalania/gaszenia: po kolei (FALA LED)
• Podświetlenie 2% (Uwaga: w sterowniku S19-S  nie ma możliwości wyłączenia podświetlenia; taką możliwość posiada sterownik S19-P)
• Wbudowany konfigurator 3 parametrów sterownika
• Duża sterowana moc wyjściowa: 19 x 48W (przy 24V zasilania lamp)
• Dwa wejścia sterujące UP i DN, aktywowane ręcznie (dowolne łączniki bezpotencjałowe typu przycisk), automatycznie (np. 2 czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub w sposób mieszany.
• Wejście DIS do podłączenia  zewnętrznego automatu zmierzchowego lub programowalnego zegara astronomicznego, do kupienia osobno
• Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)
• Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe
